ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
8) ЭЛЕКТРИЧЕСКОЕ ПОДСОЕДИНЕНИЕ
Электрическое подсоединение должно
производиться в соответствии с
действующими нормами.
Перед тем как производить подсоединение,
проверьте, чтобы:
- электрооборудование и розетки
соответствовали максимальной мощности
прибора (см. опознавательную табличку в
нижней части корпуса прибора).
- Розетка или электрооборудование были
надежно заземлены в соответствии с
действующими нормами. В случае
несоблюдения этих норм производитель
снимает с себя всякую ответственность.
Если подсоединение к электросети
производится через розетку:
- подсоединить к подводящему кабелю „С”
(рис. 11), соответствующую указанной на
опознавательной табличке потребляемой
мощности вилку, если таковая не
предусмотрена в комплекте.
- Подсоедините провода, следя за соблюдением
нижеприведенных соответствий (рис.11):
Буква L (фаза) = коричневый провод;
Буква N (ноль) = синий провод;
Символ (земля) = желто-зеленый провод.
- Подводящий кабель должен располагаться
таким образом, чтобы не подвергаться нагреву,
превышающему 65K.
- Не следует использовать для подсоединения
удлинители, переходники или тройники,
поскольку это может привести к опасному
перегреву.
- Вывод должен быть досягаем после
встраивания.
Если подсоединение производится
непосредственно к электрической сети:
- mежду прибором и сетью следует установить
м н о г о п о л ю с н ы й в ы к л ю ч а т е л ь ,
соответствующий потребляемой мощности
прибора, с минимальным размыканием
контактов 3 мм.
- Помните, что провод заземления не должен
прерываться выключателем.
- Электрическое подсоединение может также
быть защищено высокочувствительным
дифференциальным выключателем.
Настоятельно рекомендуется подсоединить
соответствующий провод «земля» желто-
зеленого цвета к надежному заземляющему
устройству.
ПРИМЕЧАНИЕ:
задняя стенка, прилегающие и
окружающие поверхности должны
выдерживать нагрев, соответствующий
65
K
.
Все приборы сконструированы и
изготовлены в соответствии с
европейскими нормами EN 60 335-1,
EN 60 335-2-6 u EN 60 335-2-102 с
соответствующими изменениями и
дополнениями.
Данный прибор соответствует
предписаниям следующих директив
Европейского Союза:
- СЕЕ 2004/108/CE по электромагнитной
безопасности.
- СЕЕ 2006/95 по электробезопасности.

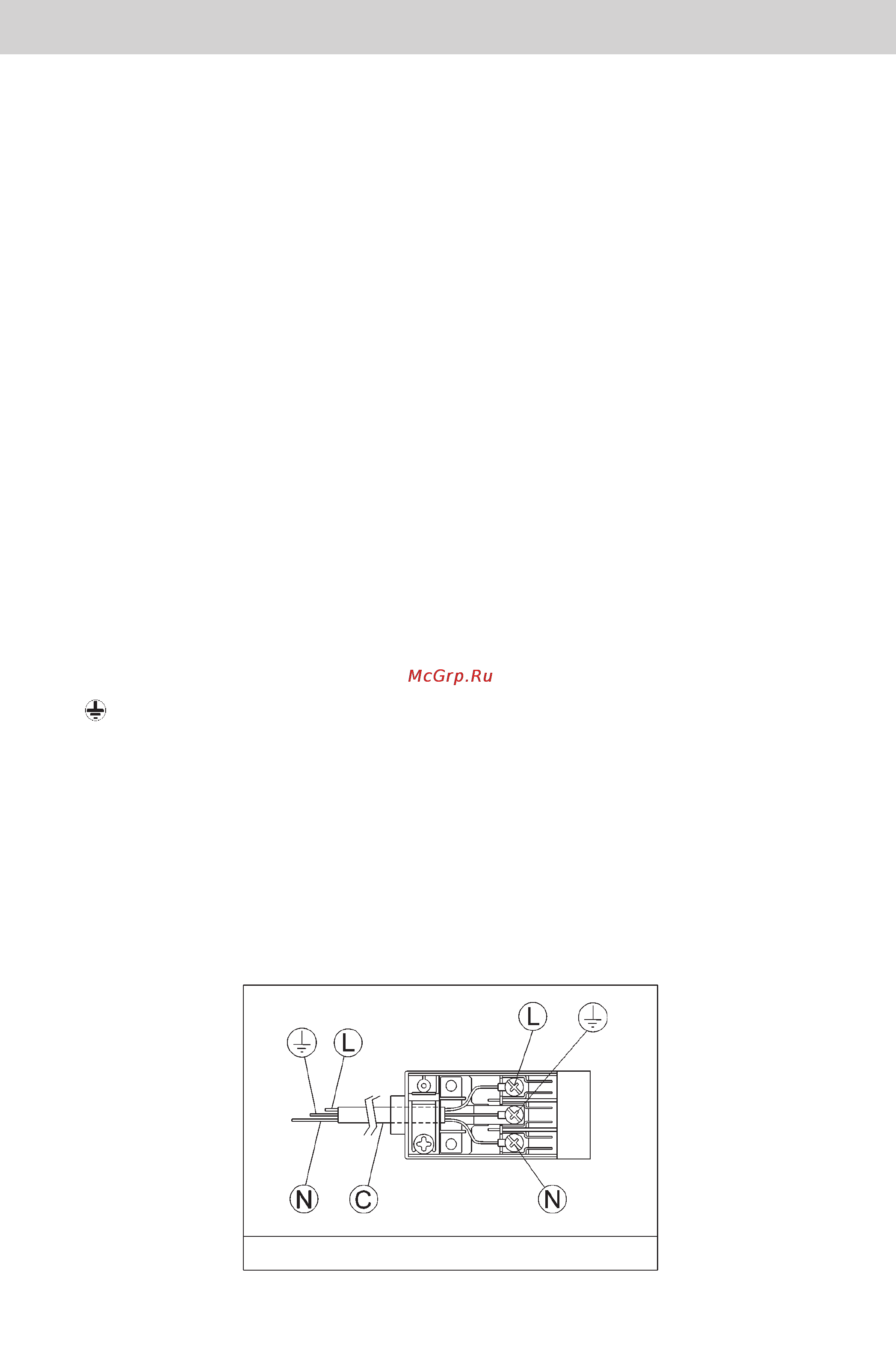

РИС. 11
