2.4. Порты Fast Ethernet

Порты Fast Ethernet (FE) предназначены для подключения IP-

видеокамер. Порты FE поддерживают питание по технологии PoE, что

дает возможность удаленно запитать как IP-видеокамеру, так и PoE

термокожух. Рекомендуется использовать термокожухи TH-01 или TH-

02 (ООО «Форт-Телеком»), специально разработанные для

коммутаторов PSW.

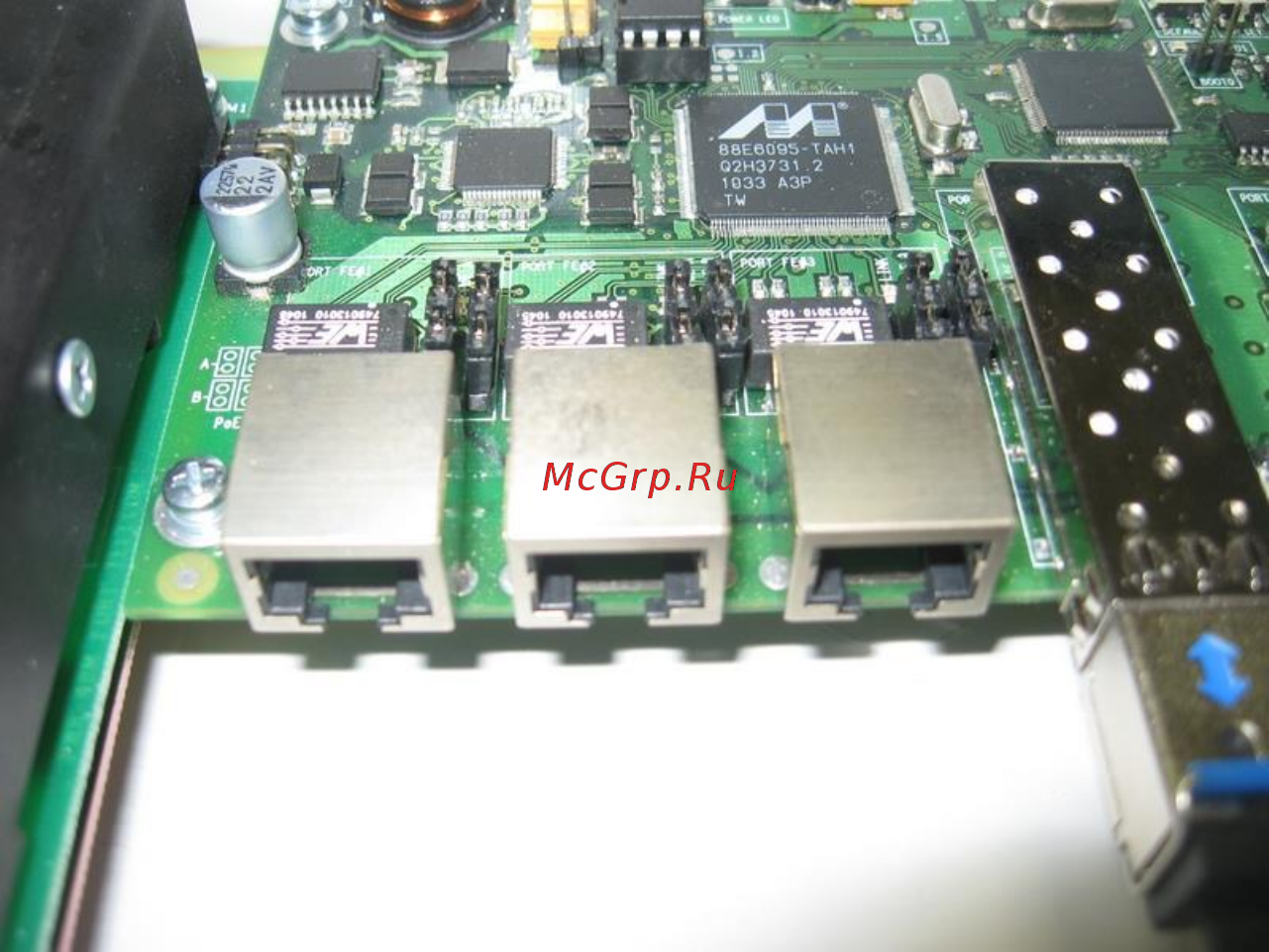

Рис. 2.4. Порты FE

Порты Fast Ethernet поддерживают питание по технологии PoE, что

дает возможность удаленно запитать как IP-видеокамеру, так и PoE

термокожух TH-02 и TH-03. Согласно стандарту IEEE802.3af возможно

два варианта подачи питания «А» и «В». В варианте «А» питание

подается поверх данных (пары проводов 1,2 и 3,6), в варианте «В» -

по свободным парам (пары проводов 4,5 и 7,8). PSW-2G по варианту

«А» запитывает видеокамеру, а по варианту «В» - термокожух. Таким

образом, передача данных, питание видеокамеры и питание

термокожуха осуществляются через один Ethernet кабель.

2.5. Блоки питания

В PSW-2G размещены два блока питания. Первый БП (рис. 2.5-1)

предназначен для питания коммутатора и видеокамер по варианту

«А». Второй БП (рис. 2.5-2) необходим для организации питания

нагревательных элементов термокожухов по варианту «В».
