7
2.2. Структурная схема блока
Структурная схема PSW-2G приведена на рис. 2.2-1. Устройство
объединяет в себе: управляемый коммутатор с двумя гигабитными
SFP слотами, PoE инжекторы для питания видеокамер и
термокожухов, микроконтроллер для обеспечения сервисных
функций, модули грозозащиты, термостат, два блока питания.

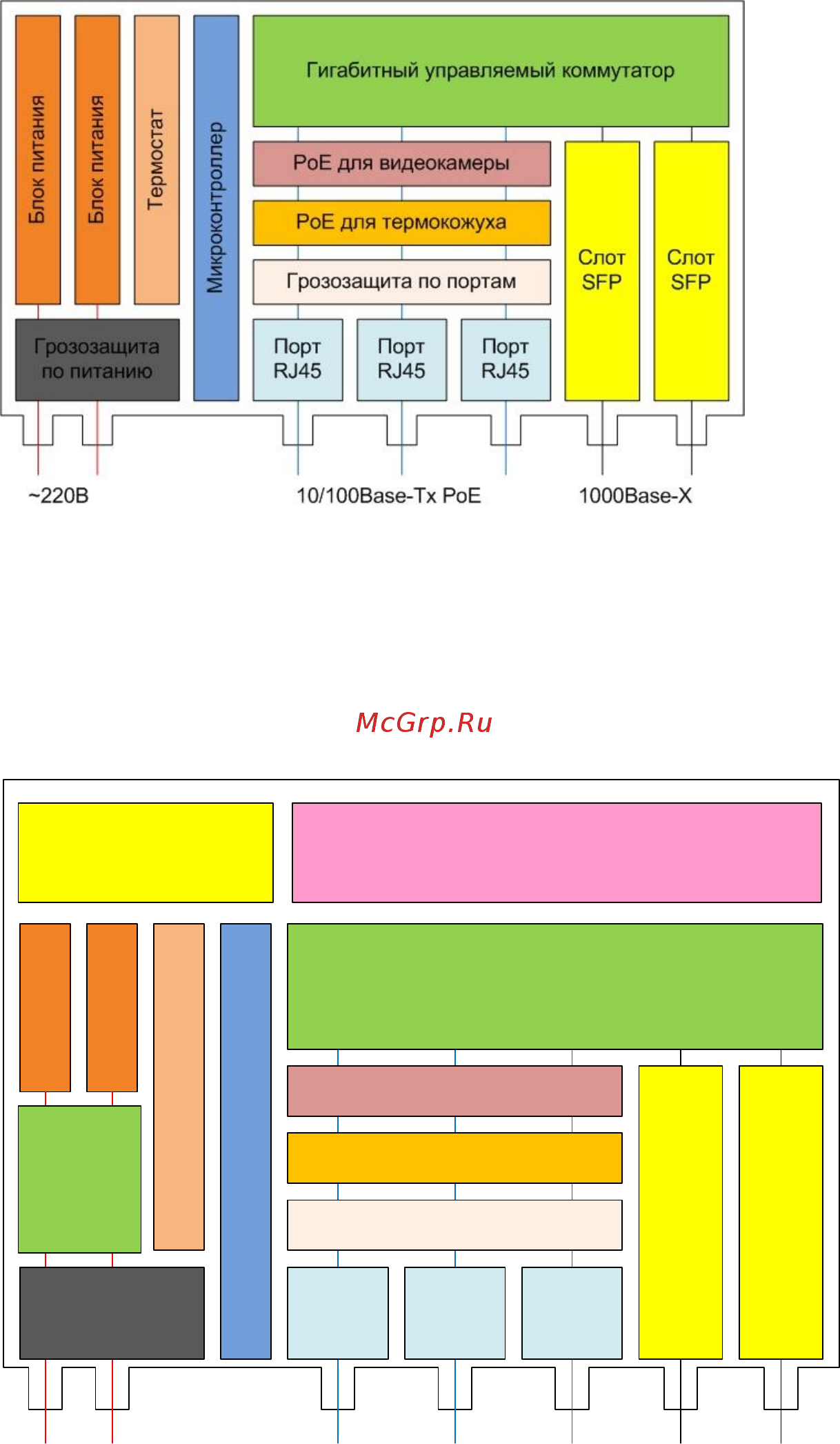

Рис. 2.2-1. Структурная схема блока PSW-2G.
В коммутаторе PSW-2G-UPS дополнительно содержится реле
контроля напряжения, контроллер заряда и АКБ.
10/100Base-Tх PoE
PoE для видеокамеры
PoE для термокожуха
Слот
SFP
Слот
SFP
Порт
RJ45
Порт
RJ45
Порт
RJ45
Грозозащита по портам
Гигабитный управляемый коммутатор
Микроконтроллер
Блок питания
Блок питания
Термостат
1000Base-X~220В
Грозозащита
по питанию
Контроллер заряда АКБ
Реле
контроля
напряжения
Рис. 2.2-2. Структурная схема блока PSW-2G-UPS.
