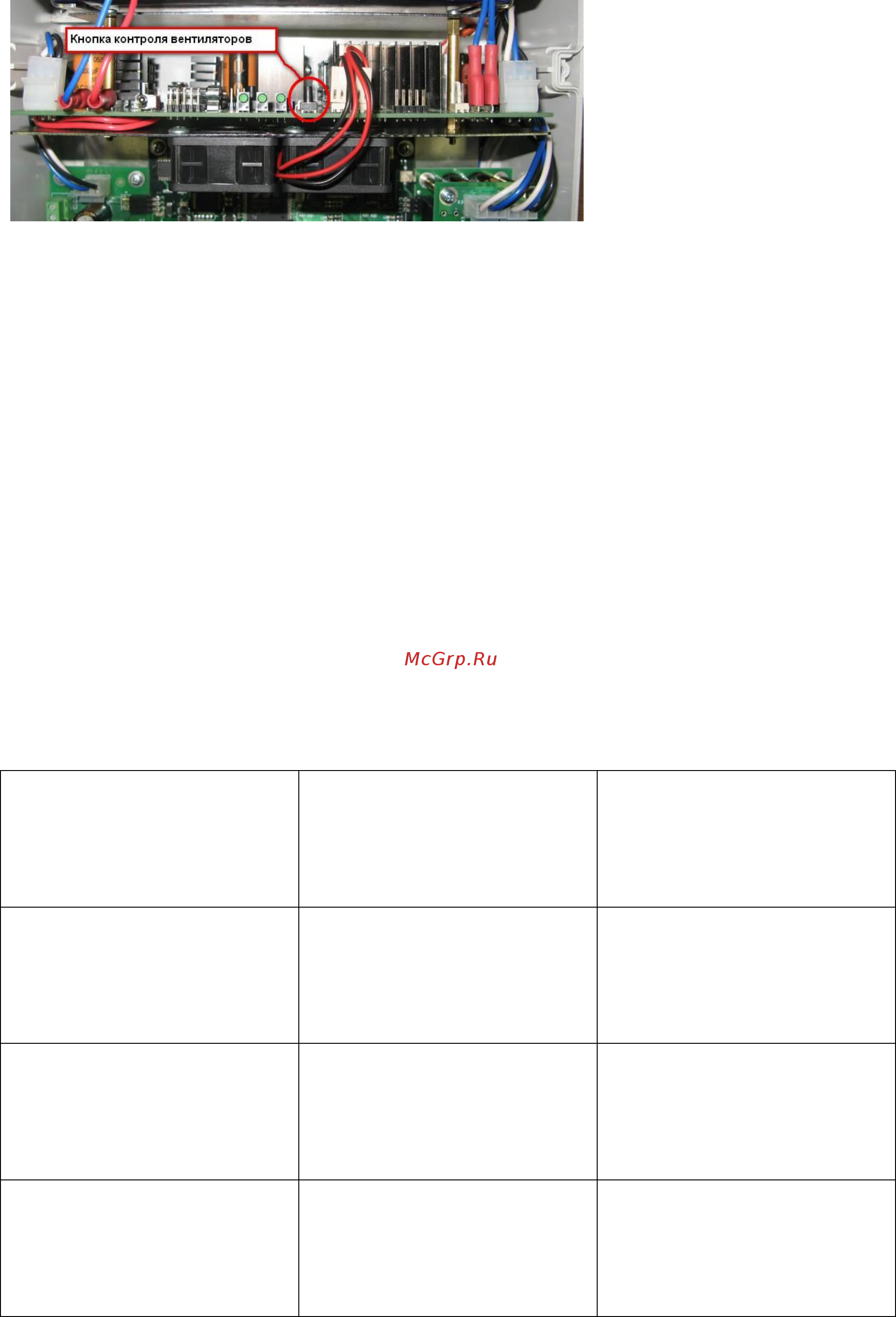

Рис. 2.11.5. Проверка работоспособности вентиляторов.
2.12. Грозозащита
Коммутаторы TFortis PSW имеют встроенные модули
грозозащиты, которые обеспечивают защиту от синфазных и
дифференциальных электромагнитных помех для Ethernet портов и
цепей питания от сети ~220 В.
Коммутаторы устойчивы к микросекундным импульсным помехам
большой энергии по ГОСТ Р 51317.4.5 со степенью жесткости
согласно таблице 2.12-1 при критерии качества функционирования B.
Коммутаторы устойчивы к динамическим изменениям напряжения
сети электропитания переменного тока по ГОСТ Р 51317.4.11 согласно
таблице 2.12-2 при критерии качества функционирования B.
Таблица 2.12-1.
Порт
Степень жесткости по
таблице 1 ГОСТ Р
51317.4.5
Значение импульса
напряжения, кВ+ 10%
Линии электропитания
коммутатора “провод-
провод”
1
0,5
Линии электропитания
коммутатора “провод-
земля”
2
1
Симметричные линии
связи коммутатора
“провод-земля”
2
1
