24
2.11. Встроенный источник бесперебойного
питания
2.11.1. Описание работы источника бесперебойного
питания
Модель PSW-2G-UPS имеет встроенный источник бесперебойного
питания, реализованный на БП, контроллере заряда и АКБ (рис. 2.11)
Емкость АКБ составляет 2.2А*ч по 48В. Состояние работы
описывается тремя индикаторами «VBAT», «VOUT» и «VAC» (таблица
2.11-1).

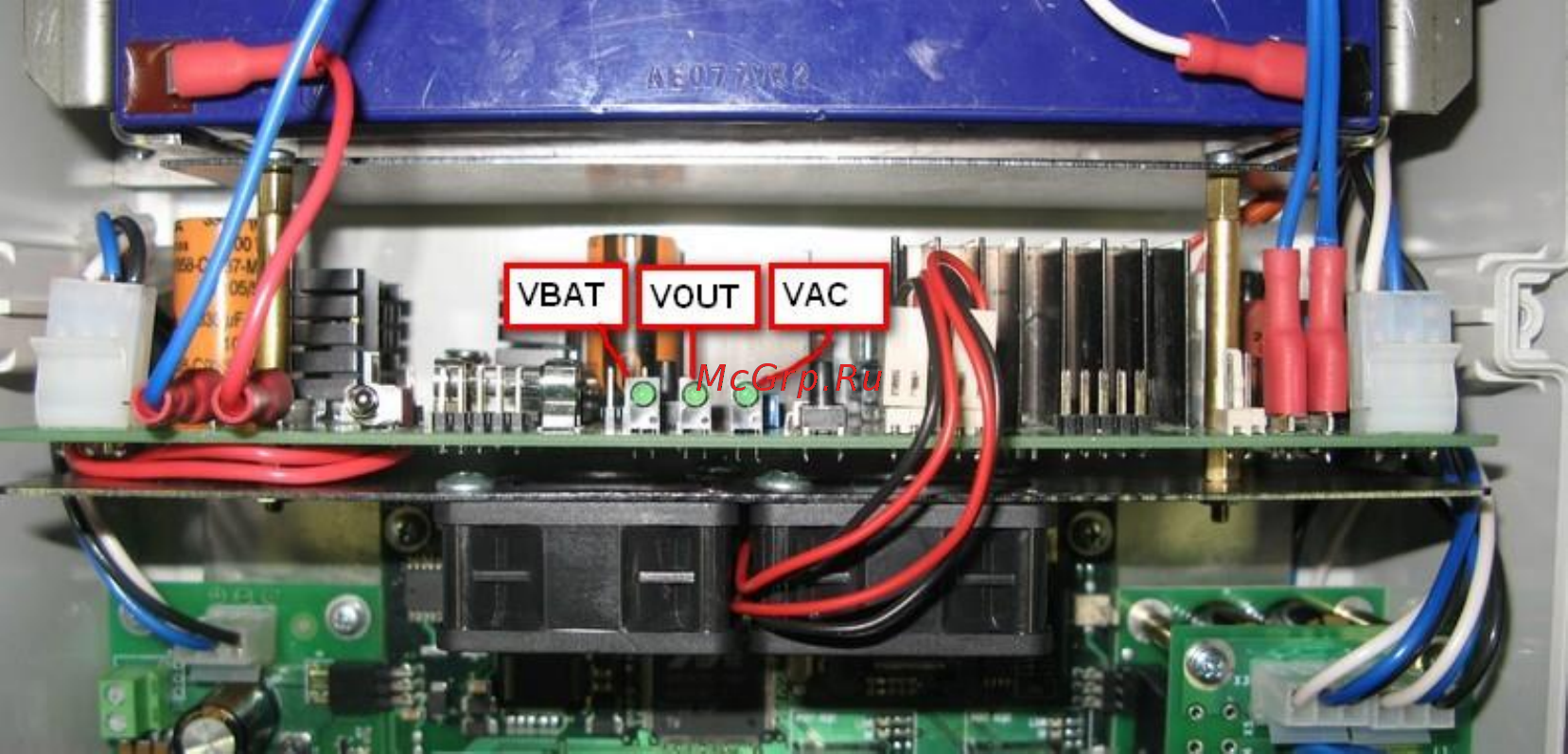

Рис. 2.11. Узел встроенного источника бесперебойного питания
При наличии сетевого напряжения осуществляется питание
коммутатора и идет заряд АКБ. Индикатор «VAC» светится и
указывает на наличие напряжения питающей сети. Индикатор
«VBAT» светится при наличии исправной АКБ, индикатор «VOUT»
светится и указывает на наличие выходного напряжения. Каждые 10
сек. на 1 сек. отключается цепь заряда АКБ и выполняется проверка
уровня напряжения на клеммах АКБ. Если АКБ не подключена,
подключена неправильно или клеммы АКБ замкнуты, то светодиод
«VBAT» не светится.
При отключении сетевого напряжения происходит
автоматический переход на резервное питание от АКБ.
Индикатор «VAC» гаснет. В резервном режиме контролируется
уровень напряжения на клеммах АКБ. При снижении этого
напряжения ниже 46В, индикатор «VBAT» начинает прерывисто
