25
светиться с интервалом 2 сек. (1 сек. горит, 1 сек – не горит). При
дальнейшем падении напряжения ниже уровня 42В индикатор
«VBAT» начинает прерывисто светиться с интервалом 4 сек. (1 сек.
горит, 3 сек – не горит), и коммутатор отключается, предотвращая
глубокий разряд АКБ.
Табл. 2.11-1 – индикаторы узла бесперебойного питания
Индикатор
Описание
VOUT
Наличие выходного напряжения
VBAT
Наличие подключенной АКБ
VAC
Наличие сети переменного тока

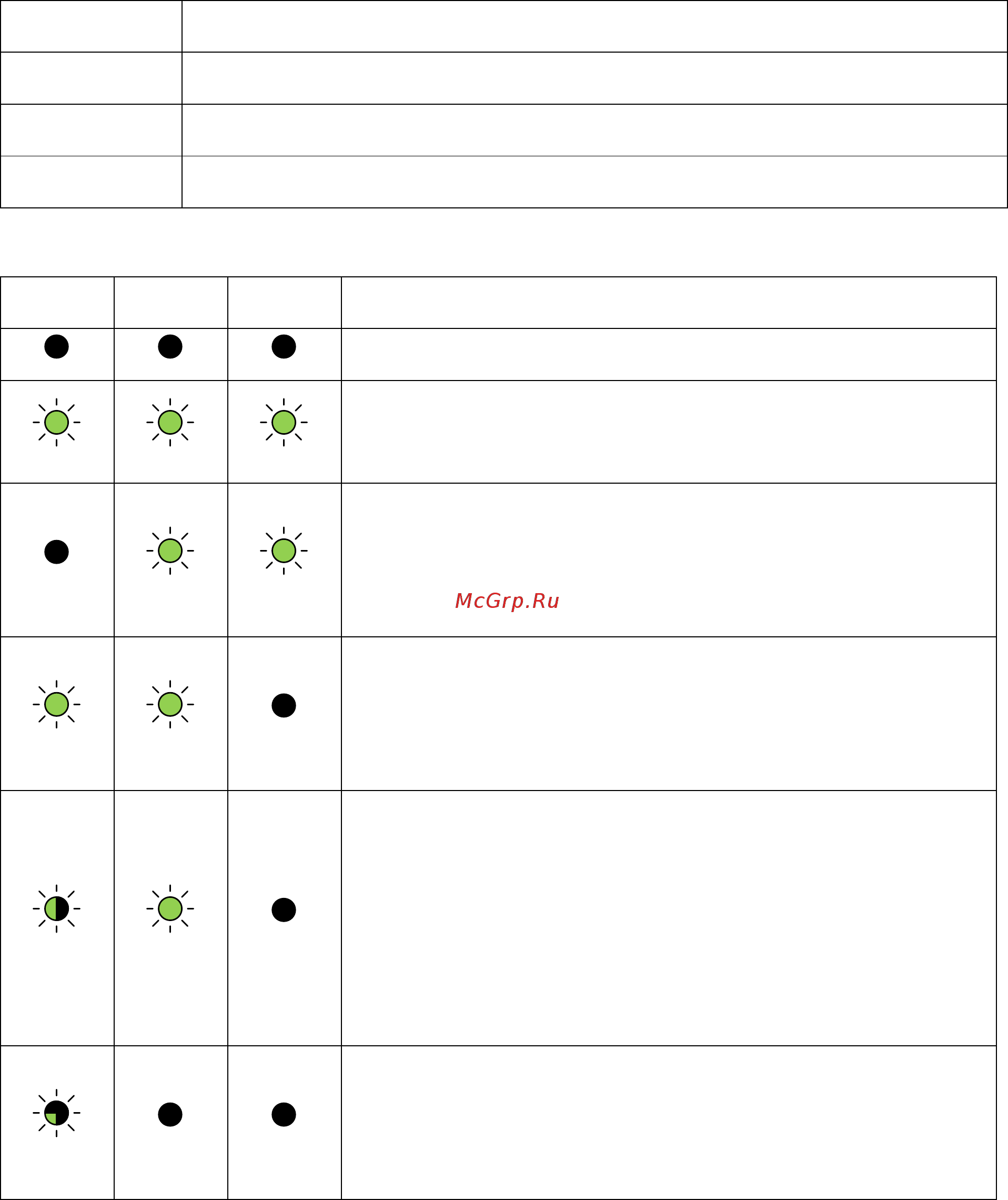

Табл. 2.11-2 – индикация состояния узла бесперебойного питания
VBAT
VOUT
VAC
Коммутатор выключен
Коммутатор работает от сети, АКБ
присутствует, напряжение на АКБ в норме.
Коммутатор работает от сети, неисправность
АКБ (АКБ не подключена, нарушена
полярность или клеммы замкнуты)
Коммутатор работает от АКБ (напряжение на
АКБ выше 46В), сетевое напряжение
отсутствует.
Коммутатор работает от АКБ (напряжение на
АКБ ниже 46В, но выше 42В), сетевое
напряжение отсутствует. Моргание
светодиода VBAT указывает, что АКБ скоро
разрядится.
Коммутатор не запитан, сетевое напряжение
отсутствует, АКБ отключены для
предотвращения глубокой разрядки.
