37
6.2. Подключение к портам Fast Ethernet
К портам FE подключают камеры с помощью витой пары.
Рекомендуется использовать 4-х парный экранированный кабель не
хуже категории 5. PSW-2G позволяет по одному кабелю передавать
данные, питание для PoE-видеокамеры и питание для термокожуха
TH-01 (TH-02), что радикально снижает трудоемкость установки
системы.
Ethernet кабель заводится через гермоввод в блок, кремпируется и
подключается к портам FE. Для удобства кремпирования допускается
снятие гермоввода с блока с последующей установкой обратно в
исходное состояние. Не используемые гермовводы обязательно
заглушить.
Разделка кабеля приведена на рис. 6.2. Для подачи питания в
Ethernet-кабель потребуется сделать соответствующую конфигурацию
джамперами PoE (см. табл. 2.7.2). Манипуляцию с джамперами
проводить только при отсутствии питания PSW-2G.
1
8
5
4
3
2
6
7
бело-зеленый
зеленый
бело- оранжевый
синий
бело-синий
оранжевый
бело-коричневый
коричневый
RJ-45
1
8
5
4
3
2
6
7
RJ-45
бело -зеленый
зеленый
бело - оранжевый
синий
бело -синий
оранжевый
бело -коричневый
коричневый
1
8
RJ-45

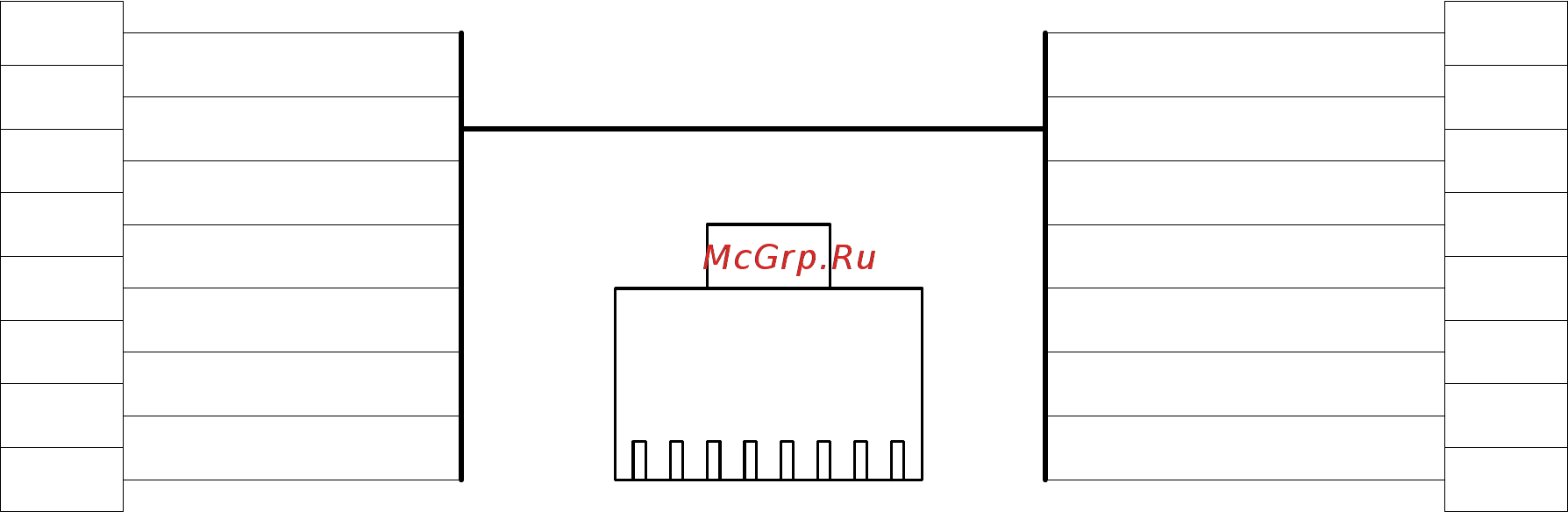

Рис. 6.2. Разделка кабеля.
6.3. Подключение к портам Gigabit Ethernet
Блок PSW-2G имеет два гигабитных SFP слота. Блок может
поставляться с установленными модулями SFP (опция).
Не допускайте сильного перегибания оптического кабеля и касания
радиаторов БП.
