TFortis PSW-2G [35/69] Подключение блока

6. Подключение блока

6.1. Подключение питания

6.1.1. Подключение питания к PSW-2G

PSW-2G подключается к источнику переменного тока 220В. Питающий

кабель заводится внутрь блока через гермоввод, где подключается к

клеммной колодке блока питания (рис. 6.1.1).

Заземление устройства обязательно. Сопротивление заземления

должно быть не более 4 Ом.

PE N L PE N L

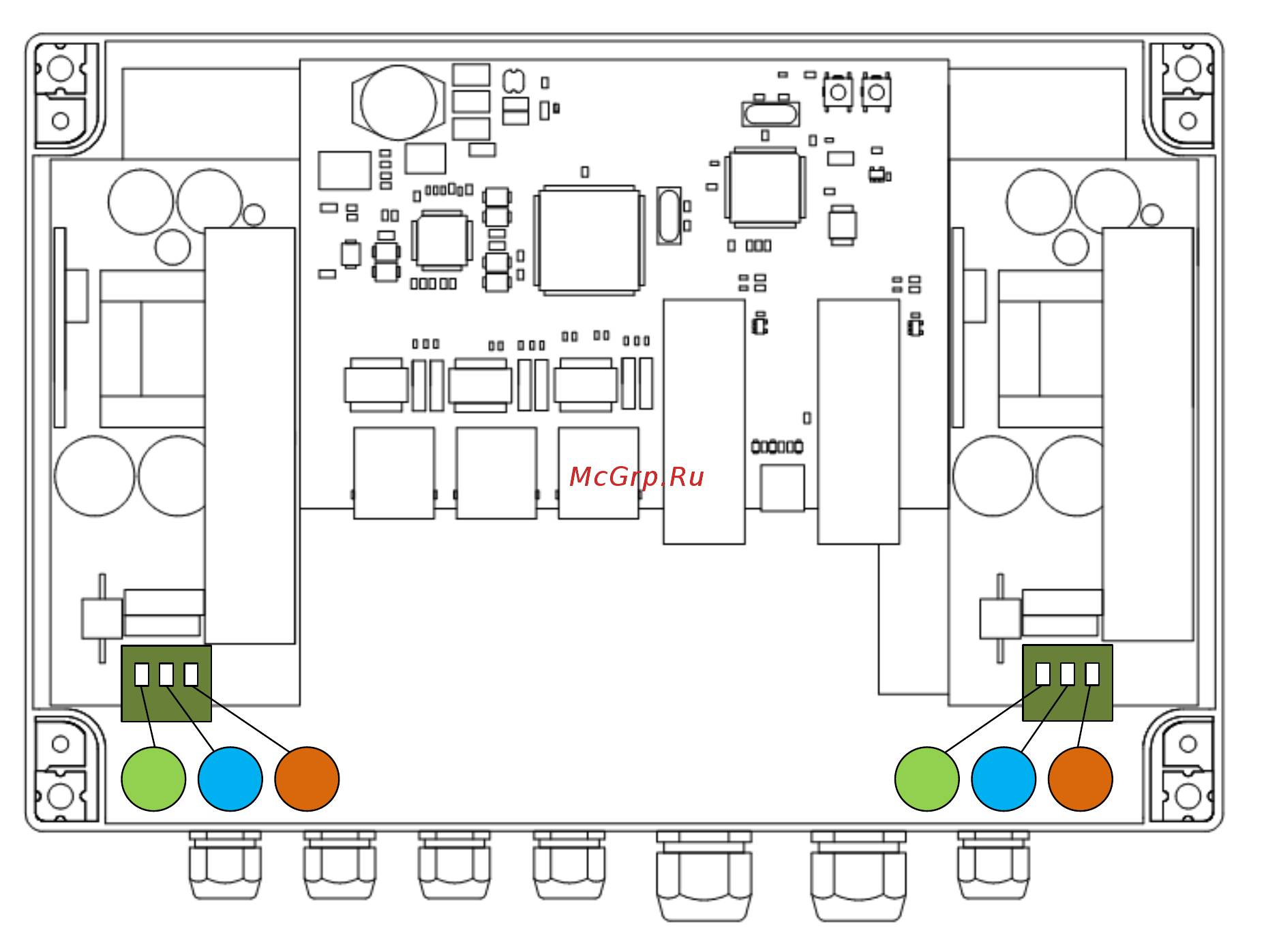

Рис. 6.1.1. Подключение питания к PSW-2G.

Если Вы подключите PSW-2G через бесперебойник, то, за счет

питания по PoE, Вы одновременно обеспечите резервное питание и

самих видеокамер. Обратите внимание, что в PSW-2G два блока

питания. Первый БП предназначен для питания самого коммутатора и

видеокамер, а второй – для питания термокожухов. Поскольку БП

имеют раздельные клеммы, то целесообразно подключить через

бесперебойник только первый БП. При переходе на резервное
