23
Этот узел защищает устройство от таких явлений как
1. перекос фаз
2. потеря нуля (380В)
3. ошибка подключений (380В)

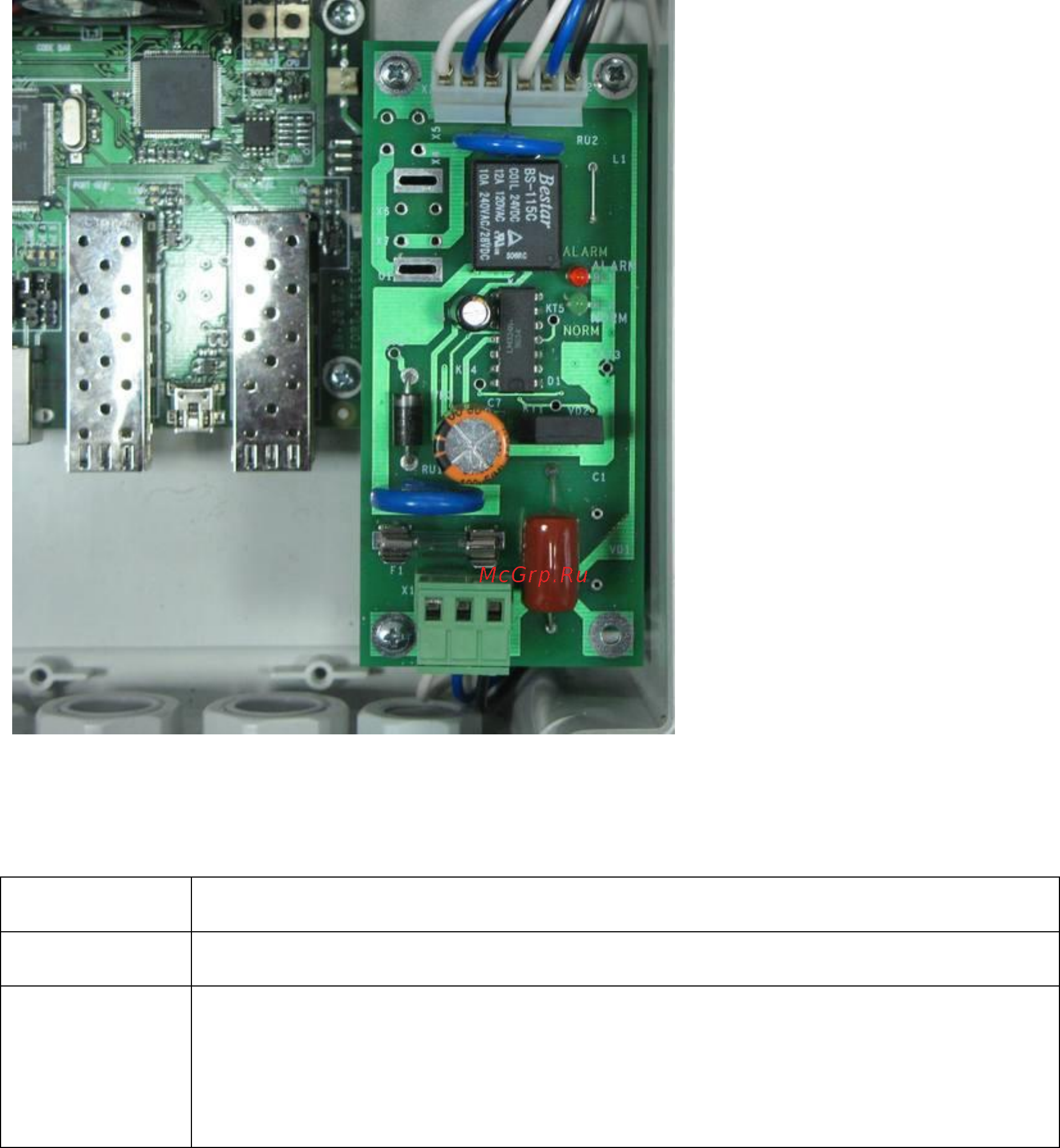

Рис. 2.10. Реле контроля напряжения
Табл. 2.10 – индикаторы реле контроля напряжения
Индикатор
Описание
NORM
Коммутатор запитан от сетевого напряжения
ALARM
Сетевое напряжение не подается на коммутатор
вследствие повышенного или пониженного напряжения.
ВНИМАНИЕ! При подаче питания всегда загорается индикатор
ALARM. И только спустя 5-10 секунд устройство переходит в
нормальный режим работы.
