Pioneer EFX-1000 [10/28] Эффекты
![Pioneer EFX-1000 [10/28] Эффекты](/views2/1019338/page10/bga.png)

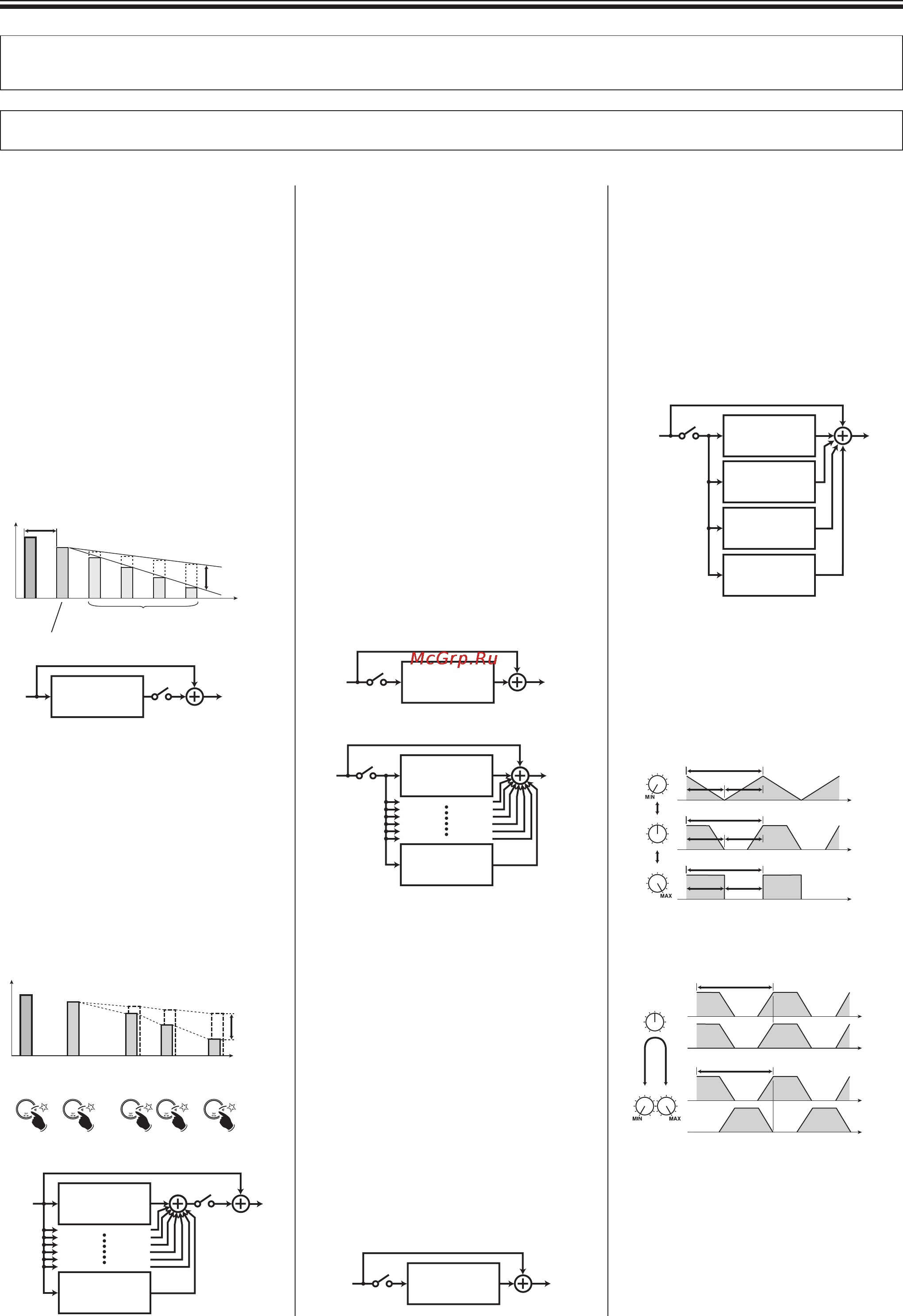

10
ЭФФЕКТЫ (Тактовые эффекты)
ЭФФЕКТЫ
Тактовые эффекты
1. Эффект DELAY (Задержка)
Дополняет оригинальный звук задержанным звуком.
[Режим BPM]
Величина задержанного звука, который добавляет-
ся к оригинальному, устанавливается регулятором
TIME.
Регулятор DEPTH (Глубина) можно использовать
для контроля уровня обратной связи. Обратная
связь в данном случае – это когда задержанный
звук снова подается для задержки. Регулятор
позволяет настраивать величину обратной связи
(чем ближе к положению [MAX], тем она силь-
нее).
Регулятор CHARACTER (Характер) используется
для настройки степени фильтрации, применяе-
мой к обратной связи.
Регулятор MIX (Микс) применяется для баланса
уровней исходного и задержанного сигналов.
ВРЕМЯ
Исходный
звук
Задержанный звук
обратная связь
Блок задержки
Громкость звука
время
ГЛУБИНА
[Режим RHYTHM]
С помощью кнопки перкуссии ТАР к исходному звуку
можно добавить задержанный звук (звук задержан-
ного удара) – не более 8 ударов.
Регулятор DEPTH (Глубина) используется для
настройки уровня задержанных ударов (чем бли-
же к позиции [MAX], тем они громче).
Регулятор CHARACTER (Характер) используется
для установки величины фильтрации, применяе-
мой к звуку задержанного удара (ТАР).
Регулятор MIX (Микс) применяется для баланса
уровней исходного и задержанного ударов.
ВРЕМЯ
Исходный
звук
Задержанный
звук
обратная связь
Блок задержки
УДАРА 1
Громкость звука
время
ГЛУБИНА
Блок задержки
УДАРА 8
УДАР 0 УДАР 1 УДАР УДАР УДАР
•
•
•
•
•
•
. Эффект ECHO (Эхо)
Дополняет оригинальный звук задержанным звуком.
[Режим BPM]
Величина задержания звука, который добавляется к
исходному, устанавливается регулятором TIME.
[Режим RHYTHM]
К исходному звуку добавляется звук задержанного
удара (ТАР) – не более 8 ударов.
Отличие от эффекта DELAY (Задержка)
Даже если рычажок переключателя BEAT
EFFECTS передвинуть из положения [ON]
(Включено) в положение [OFF] (Выключено),
сигнал обратной связи или сигнал задержанного
удара будет продолжать звучать.
В режиме ВРМ: если регулятор DEPTH устано-
вить в положение [MAX], а рычажок переключа-
теля BEAT EFFECTS передвинуть из положения
[ON] в положение [OFF], эффект задержки бу-
дет продолжать работать без подавления обрат-
ной связи (чем ближе к положению [MAX] тем
она сильнее).
В режиме RHYTHM: когда рычажок переключате-
ля находится в положении [OFF] (Выключено),
эффект прекращается вместе с последним за-
держанным звуком удара.
Режим BPM
Режим RHYTHM
Блок эха
Блок эха для
удара 1
Блок эха для
удара 8
. Эффект PITCH ECHO (Эхо с изменени-
ем высоты тона)
Изменяет высоту тона задержанного звука и приме-
няет этот эффект к исходному звуку. Так же, как и
в случае с ECHO, эффект продолжает действовать
даже когда переключатель BEAT EFFECTS сдви-
нут из положения [ON] (Вкл) в положение [OFF]
(Выкл).
[Режим BPM]
Изменяет высоту тона звука, задержанного с помо-
щью регулятора TIME, и накладывает этот эффект на
исходный звук.
Регулятор DEPTH можно использовать для конт-
роля уровня обратной связи.
Регулятор CHARACTER служит для настройки
высоты тона задержанного сигнала.
Регулятор MIX применяется для баланса уровней
исходного сигнала и его эха с измененной высо-
той тона.
Блок эха с изменен-
ной высотой тона
•
•
•
•
•
[Режим RHYTHM]
Изменяет высоту тона задержанного звука удара
(ТАР) и накладывает эффект на исходный звук (не
более 4 ударов).
Регулятор DEPTH используется для настройки
уровня задержанных ударов (чем ближе к пози-
ции [MAX], тем они громче).
Регулятор CHARACTER служит для настройки
высоты тона задержанного звука удара.
Регулятор MIX применяется для баланса уровней
исходного сигнала и его эха с измененной высо-
той тона.
Блок эха с измененной
высотой тона
для удара 1
Блок эха с измененной
высотой тона
для удара 2
Блок эха с измененной
высотой тона
для удара 3
Блок эха с измененной
высотой тона
для удара 4
. Эффект TRANS (Срез)
Осуществляет цикличное срезание звука.
[Режим BPM]
Срезание звука производится через интервалы, кото-
рые можно задавать с помощью регулятора TIME.
Пропорции срезки могут быть настроены регуля-
тором DEPTH.
DEPTH
DEPTH
DEPTH
Время
ВРЕМЯ
ВРЕМЯ
ВРЕМЯ
Время
Время
Регулятор CHARACTER позволяет регулировать
разницу по фазе между левым и правым каналами.
Время
ВРЕМЯ
ВРЕМЯ
Время
Время
Время
CHARACTER
CHARACTER
Левый
канал
Левый
канал
Правый
канал
Правый
канал
Регулятор MIX применяется для настройки ба-
ланса уровней исходного и срезанного сигналов.
•
•
•
•
•
•
