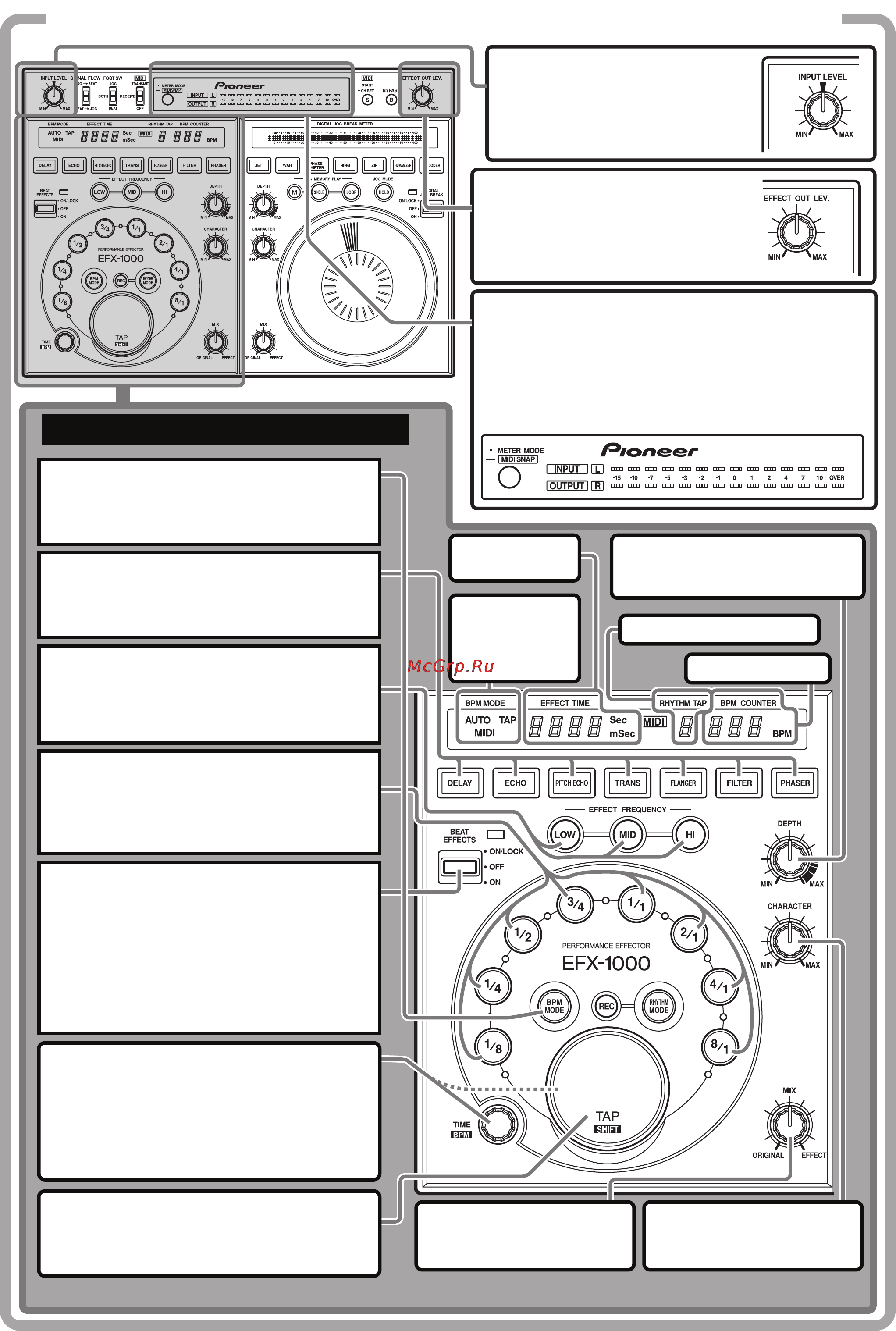

КРАТКОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (1/)
Настройка уровня входного
сигнала
При поступлении сигнала на входной разъем
настройте с помощью регулятора INPUT LEVEL
уровень входного сигнала.
Настройка уровня вывода эффекта
Вращением регулятора EFFECT OUT LEV. настройте
уровень эффекта.
Переключение режима индикатора уровня сигнала
При последовательном нажатии кнопки METER MODE (Режим индикатора)
вид индикатора изменяется:
Загораются надписи INPUT, OUTPUT (Вход, Выход): Отображение входного и
выходного сигналов в монофоническом режиме.
Загораются надписи INPUT, L, R (Вход, левый, правый): Отображение входного
сигнала в стереофоническом режиме.
Загораются надписи OUTPUT, L, R (Выход, левый, правый): Отображение выход-
ного сигнала в стереофоническом режиме.
•
•
•
ИСПОЛЬЗОВАНИЕ ТАКТОВЫХ ЭФФЕКТОВ [РЕЖИМ ВРМ]
1. Выберите способ определения темпа.
Нажмите кнопку BPM MODE – загорается кнопка и соответс-
твующий индикатор (AUTO, MIDI или ТАР).
. Выберите тип эффекта.
Нажмите кнопку DELAY (Задержка), ECHO (Эхо), PITCH ECHO
(Эхо высоты тона), TRANS (Срез), FLANGER (Флэнджер), FILTER
(Фильтр) или PHASER (Фейзер), кнопка начнет мигать.
. Выберите диапазон частот для применения
эффекта.
Нажмите кнопку, соответствующую диапазону частот (LOW, MID
или HI), на который вы хотите наложить эффект, загорается ин-
дикатор.
. Выберите темп, с которым должен быть син-
хронизирован эффект.
Нажмите кнопку темпа (1/8, 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 и 8/1),
кнопка загорается.
5. Примените эффект.
Потяните рычажок переключателя на себя (положение ON)
для включения функции. Отпустите рычажок, и он вернется в
среднее положение (OFF - выключено). В среднем положении
(OFF) исходный звук не меняется. Установите переключатель
в положение ON/LOCK (переключатель будет зафиксирован в
этом положении) – теперь эффект будет действовать и после
того, как вы отпустите рычажок.
Регулятор TIME/BPM
Установите желаемый темп, как описано в п. 4.
Чтобы установить желаемое значение ВРМ (количество уда-
ров в минуту), поверните регулятор TIME/BPM, удерживая
нажатой кнопку перкуссии TAP/SHIFT. Если удерживать нажа-
той еще и кнопку BPM MODE, значение ВРМ можно изменять
с интервалом в 0,1.
Кнопка перкуссии TAP/SHIFT (Удар/Подстройка)
Значение ВРМ можно настраивать вручную, регулируя дли-
тельность долей такта и ударяя пальцем по этой кнопке.
Длительность
эффекта
Индикаторы
способа опре-
деления ВРМ
Регулятор DEPTH (Глубина)
Для настройки Параметра 1 каждого
эффекта.
Счетчик BPM
Индикатор количества ударов
Регулятор MIX (Микс)
Служит для настройки баланса между
исходным звуком и эффектом.
Регулятор CHARACTER (Характер)
Для настройки Параметра 2 каждого
эффекта.
