НАСТРОЙКИ MIDI
НАСТРОЙКИ MIDI
MIDI (Цифровой интерфейс музыкального инструмента) – это стандарт обмена данными между электронными музыкальными инструментами и компьютерами. Два уст-
ройства, оснащенные MIDI-разъемами, соединяются MIDI-кабелем для осуществления передачи и прием данных. Эффектор EFX-1000 может передавать и принимать через
MIDI-интерфейс управляющие сигналы и ВРМ-данные (частоту синхронизации).

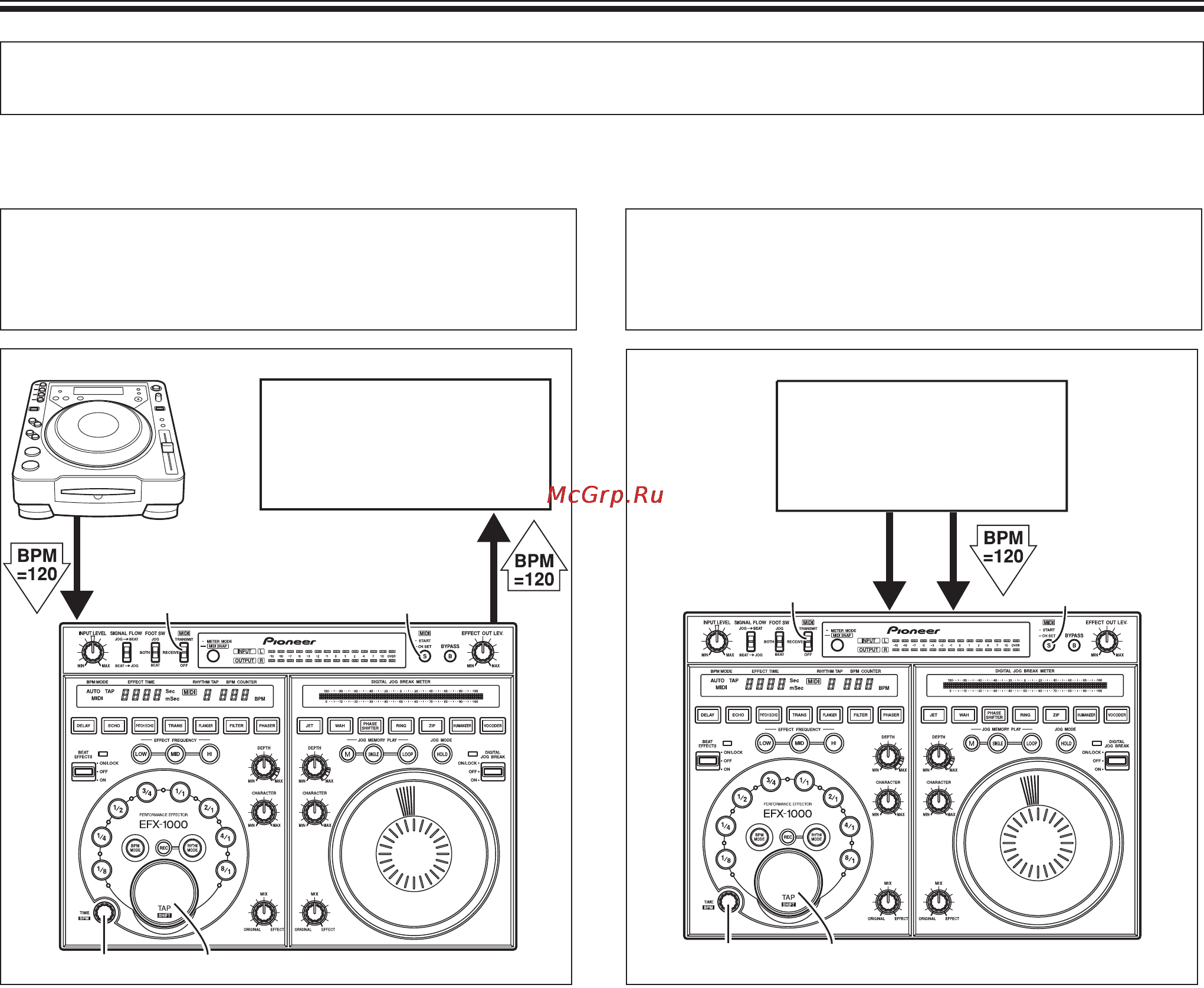

Синхронизация внешнего синтезатора по ау-
диосигналу, управление внешним синтезато-
ром с помощью рабочих данных EFX-1000
DJ CD-плеер
ВЫХОД
ВХОД
Аудиосигнал
Переключатель MIDI TRANSMIT/
RECEIVE/OFF (MIDI: Передача/
Прием/Выкл.)
MIDI-синтезатор
Сигнал MIDI
ВЫХОД
ВХОД
Кнопка MIDI START/CH SET
(MIDI: Пуск/Установка канала)
EFX-1000Кнопка перкуссии
Регулятор TIME (Длительность)
1. Соедините разъем MIDI OUT на EFX-1000 с разъемом MIDI IN
на MIDI-синтезаторе при помощи MIDI-кабеля.
Задайте MIDI-синтезатору подчиненный режим синхронизации.
MIDI-синтезатор, который не поддерживает MIDI-синхронизацию, невоз-
можно синхронизировать.
. Установите переключатель MIDI в положение [TRANSMIT]
(Передача).
Композиции, темп (ВРМ) которых не поддается корректному измерению, не
могут быть синхронизированы.
Частота синхронизации выводится также в соответствии со значениями
ВРМ, установленными в режиме ТАР.
. Нажмите кнопку MIDI START/CH SET.
Диапазон частоты синхронизации MIDI составляет 40-250 ударов в минуту
(BPM).
[Установка канала передачи MIDI-данных]
Канал TRANSMIT (Передача) можно устанавливать и регистрировать в памяти неза-
висимо от канала RECEIVE (Прием).
1. Установите переключатель MIDI в положение [TRANSMIT]
(Передача).
. Нажмите и задержите кнопку MIDI START/CH SET (MIDI: Пуск/
Установка канала).
Индикатор MIDI начинает мигать, показывая, что можно приступать к ус-
тановке канала.
. Поворачивая регулятор TIME, выберите MIDI-канал.
. Нажмите кнопку MIDI START/CH SET (MIDI: Пуск/Установка
канала).
MIDI-канал будет зарегистрирован, и устройство выйдет из режима установки
канала.
ПРИМЕЧАНИЕ:
В некоторых случаях темп (ВРМ) не поддается корректному определению электрон-
ной системой устройства.
•
•
•
•
•
•
•
Синхронизация тактовых эффектов с внешним
синтезатором, или управление EFX-1000 с по-
мощью внешнего синтезатора
ВХОД
Аудиосигнал
Переключатель MIDI TRANSMIT/
RECEIVE/OFF (MIDI: Передача/
Прием/Выкл.)
MIDI-синтезатор
Сигнал
MIDI
ВЫХОД
Кнопка MIDI START/CH
SET (MIDI: Пуск/Установка
канала)
EFX-1000Кнопка перкуссии
Регулятор TIME (Длительность)
ВЫХОД
ВХОД
1. Соедините разъем MIDI OUT MIDI-синтезатора с разъемом
MIDI IN эффектора EFX-1000 при помощи MIDI-кабеля
Настройте средства управления для оптимального уровня входного/выход-
ного сигнала инструмента.
Все переключатели эффектов установите в положение OFF (Выкл).
Переключатель BYPASS установите в положение OFF (Выкл).
. Переключатель MIDI установите в положение [RECEIVE] (При-
ем).
Через выход MIDI OUT/THRU (сквозной канал) сигнал будет выходить в
том же виде, в каком был подан на вход.
. Включите MIDI-синтезатор.
Теперь при желании эффектором EFX-1000 можно управлять с синтеза-
тора, даже если там будут использоваться средства управления. Только
позаботьтесь о том, чтобы заранее выровнять уровень сигнала, иначе при
запуске эффекта с синтезатора может произойти резкий скачок громкости.
Тактовый генератор MIDI обеспечивает от 40 до 250 ударов в минуту.
[Установка канала приема MIDI-данных]
Канал RECEIVE (Прием) можно устанавливать и регистрировать в памяти независи-
мо от канала TRANSMIT (Передача).
1. Установите переключатель MIDI в положение [RECEIVE] (При-
ем).
. Нажмите и задержите кнопку MIDI START/CH SET (MIDI: Пуск/
Установка канала).
Индикатор MIDI начинает мигать, показывая, что можно приступать к ус-
тановке канала.
. Поворачивая регулятор TIME, выберите MIDI-канал и нажати-
ем на кнопку перкуссии подтвердите выбор.
ПРИМЕЧАНИЕ:
Если величина BPM MIDI-синтезатора имеет шаг 0,1 удара, ее значение может не
совпадать со значением, отображаемым индикатором BPM на EFX-1000.
•
•
•
•
•
•
•
