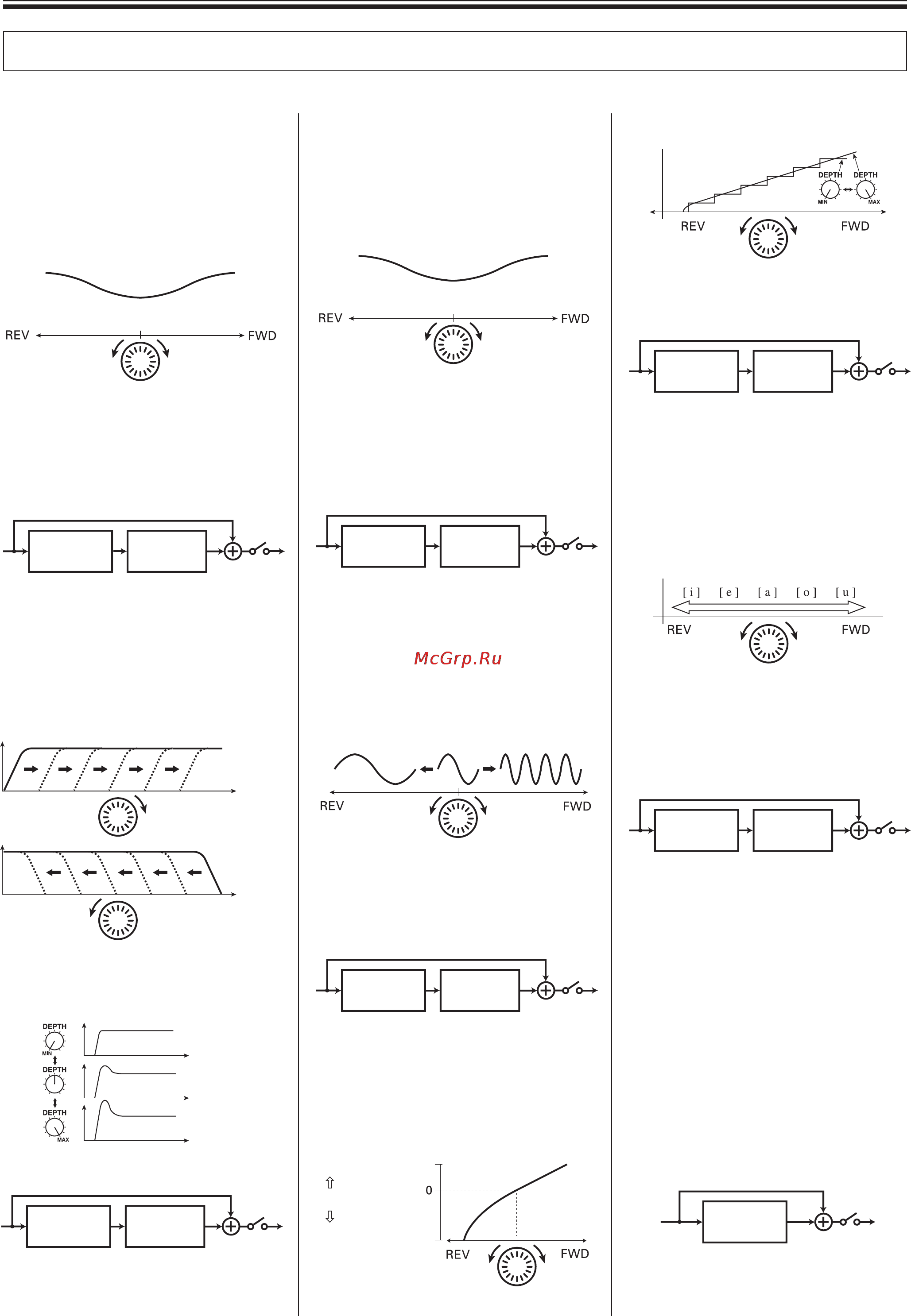

ЭФФЕКТЫ (Дисковый манипулятор)
Импровизационный дисковый манипулятор
1. Эффект JET (Реактивный самолет)
Смещаемый по времени сигнал накладывается на
оригинальный, образуя эффект похожий на звук
взлетающего или садящегося реактивного самолета
(эффект флэнджера).
С помощью дискового манипулятора можно из-
менять диапазон частот, на которые распростра-
няется эффект.
Дисковый манипулятор
Регулировка эффекта флэнджера
НАЗАД ВПЕРЕД
Регулятор DEPTH позволяет изменять величину
резонанса для усиления эффекта флэнджера. (По
мере приближения к позиции [MAX] уровень
эффекта нарастает).
Регулятор CHARACTER можно использовать для
контроля реверберации.
Блок Jet-эф-
фекта
Блок
реверберации
Регулятор MIX применяется для настройки ба-
ланса уровней исходного сигнала и эффекта Jet
+ реверберации.
. Эффект WAH (Квакушка)
Плавное смещение частоты среза фильтра образует
эффект плавного изменения тембра звука.
Дисковый манипулятор позволяет варьировать
частоту среза фильтра.
Частота
Частота
Дисковый
манипулятор
Дисковый
манипулятор
Регулятор DEPTH позволяет изменять окраску
звука, варьируя величину резонанса. (По мере
приближения к позиции [MAX] уровень эффекта
нарастает).
Частота
Частота
Частота
Регулятор CHARACTER можно использовать для
контроля эффекта реверберации.
Блок Wah-
эффекта
Блок
реверберации
Регулятор MIX применяется для настройки ба-
ланса уровней исходного сигнала и эффекта Wah
+ реверберации.
•
•
•
•
•
•
•
•
. Эффект PHASE SHIFTER (Сдвиг фазы)
Постепенное смещение фазы исходного сигнала об-
разует оригинальный модуляционный эффект.
С помощью дискового манипулятора можно из-
менять диапазон частот, на которые распростра-
няется фазовый эффект.
Дисковый манипулятор
Регулировка эффекта смещения фазы
НАЗАД ВПЕРЕД
Регулятор DEPTH позволяет изменять величи-
ну резонанса для усиления эффекта смещения
фазы. (По мере приближения к позиции [MAX]
уровень эффекта нарастает).
Регулятор CHARACTER можно использовать для
контроля реверберации.
Блок смещения
фазы
Блок
реверберации
Регулятор MIX применяется для настройки ба-
ланса уровней исходного сигнала и эффекта сме-
щения фазы + реверберации.
. Эффект RING (Кольцевой модулятор)
Путем модуляции исходного сигнала в форме си-
нусоиды создается звук по окраске напоминающий
звучание колокола.
Дисковый манипулятор позволяет варьировать
частоту синусоиды.
НАЗАД
ВПЕРЕД
Дисковый манипулятор
Регулятор DEPTH используется для изменения
амплитуды синусоиды.
Регулятор CHARACTER можно использовать для
контроля эффекта реверберации.
Блок кольцево-
го модулятора
Блок
реверберации
Регулятор MIX применяется для настройки ба-
ланса уровней исходного сигнала и модулиро-
ванного эффекта + реверберации.
5. ZIP-эффект
Этот эффект образуется за счет резкого изменения
высоты тона при повороте дискового манипулятора.
НАЗАД
Дисковый манипулятор
ВПЕРЕД
Вверх (примерно 1 октава)
Вниз (примерно
15 октав)
Исходный
звук
Высота тона
•
•
•
•
•
•
•
•
Регулятор DEPTH позволяет настраивать пере-
менный диапазон (шаг) дискового манипулятора.
Дисковый манипулятор
ВПЕРЕДНАЗАД
Регулятор CHARACTER можно использовать для
настройки эффекта реверберации.
Блок Zip-эф-
фекта
Блок
реверберации
Регулятор MIX применяется для настройки ба-
ланса уровней исходного сигнала и Zip-эффекта
+ реверберации.
6. Эффект HUMANIZER (Артикуляция)
Исходный сигнал подвергается модификации, в ре-
зультате которой образуется эффект, напоминающий
артикуляцию гласных звуков человеком.
Дисковый манипулятор позволяет артикулиро-
вать разные «гласные».
Дисковый манипулятор
ВПЕРЕДНАЗАД
Регулятор DEPTH позволяет изменять окраску
звука за счет изменения резонанса. (По мере
приближения к позиции [MAX] уровень эффекта
нарастает).
Регулятор CHARACTER можно использовать для
контроля эффекта реверберации.
Блок
артикуляции
Блок
реверберации
Регулятор MIX применяется для настройки ба-
ланса уровней исходного сигнала и эффекта ар-
тикуляции + реверберации.
7. Эффект VOCODER (Вокодер)
Входной сигнал заменяется сигналом, генерирован-
ным электронной схемой – эффект «механического
голоса».
С помощью дискового манипулятора можно из-
менять частоту «механического голоса».
Регулятор DEPTH позволяет модифицировать ге-
нерированный сигнал, превращая его из одиноч-
ного голоса в аккорд. (Чем ближе к положению
[MAX], тем заметнее превращение в аккорд).
С помощью регулятора CHARACTER можно менять
характер аккордов. Вращением регулятора вы мо-
жете выбирать разные типы аккордов: минорный
(положение MIN), Minor7, 7, мажорный (среднее
положение), Major7, Sus4, Add9 (положение MAX).
Блок
Вокодера
Регулятор MIX применяется для настройки ба-
ланса уровней исходного сигнала и эффекта
вокодера.
•
•
•
•
•
•
•
•
•
•
•
