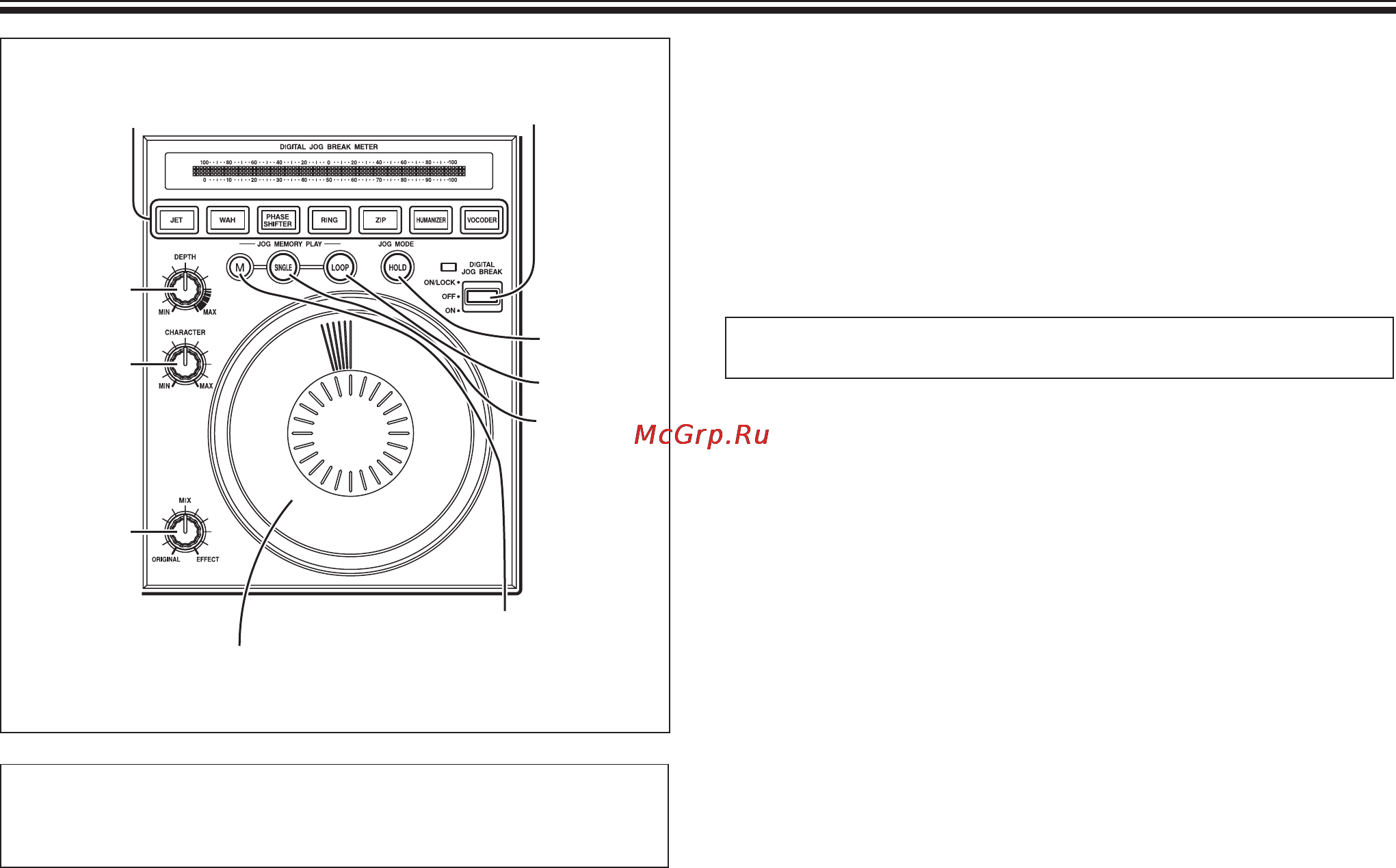

ЭКСПЛУАТАЦИЯ (дисковый манипулятор)
1) JET, WAH, PHASE SHIFTER, RING, ZIP,
HUMANIZER, VOCODER (выбор эффекта)
2) Переключатель дискового
манипулятора
Регулятор
DEPTH
(Глубина)
Регулятор
CHARACTER
(Характер)
Регулятор
MIX (Микс)
Импровизационный
дисковый манипулятор
Кнопка памяти эффектов
манипулятора (М)
HOLD (Удер-
жание)
LOOP (Много-
кратно)
SINGLE (Од-
нократно)
Импровизационный дисковый
манипулятор
Поскольку дисковый манипулятор позволяет плавно изменять параметры эффектов
генерируемых поворотами манипулятора, он может контролировать эти эффекты,
действуя наподобие музыкального инструмента. Кроме того, эти эффекты можно
записывать в память и вызывать их нажатием кнопки SINGLE (Однократно) или
LOOP (Многократно).
1. Выберите желаемый эффект, нажав одну из кнопок эффек-
тов.
Доступные варианты: JET, WAH, PHASE SHITER, RING, ZIP,
HUMANIZER, VOCODER
Нажатая кнопка начинает мигать.
Эти эффекты описаны на стр. 12.
. Установите переключатель дискового манипулятора, DIGITAL
JOG BREAK, в положение ON (Вкл.) и поверните манипуля-
тор.
[Функционирование переключателя дискового манипулятора]
При установке переключателя в положение [ON/LOCK]:
Переключатель будет зафиксирован и эффект будет продолжаться даже после
того, как вы отпустите переключатель. Для остановки эффекта переведите пе-
реключатель в среднее положение [OFF] (Выкл.).
При установке переключателя в положение [ON]:
Эффект будет применяться только до тех пор, пока вы удерживаете переклю-
чатель в положении [ON] (Вкл.). Как только вы отпустите его, переключатель
автоматически возвращается в положение [OFF] (Выкл.). Пользуйтесь этим
приемом, когда вы собираетесь быстро включать и выключать эффекты.
Изменения параметров эффекта, вызванные поворотом манипулятора,
отображаются индикатором дискового манипулятора.
Регулятор DEPTH (Глубина)
В среднем положении воспроизводится стандартный эффект. При вращении регу-
лятора DEPTH значение параметра меняется, как описано на стр. 10, 11, 13.
Регулятор CHARACTER (Характер)
В среднем положении воспроизводится стандартный эффект. При вращении ре-
гулятора CHARACTER значение параметра меняется, как описано на стр. 10, 11,
13.
•
•
•
•
Регулятор MIX (Микс)
Этот регулятор служит для настройки баланса между исходным звуком и генериру-
емым эффектом. В среднем положении воспроизводится стандартный эффект.
Функция удержания
При нажатии кнопки HOLD (кнопка загорается) эффект, генерированный поворо-
том манипулятора, будет продолжаться даже после того, как вы отпустите мани-
пулятор.
Память эффектов манипулятора
В памяти можно сохранять эффекты длительностью до 8 секунд, генерированные
поворотами манипулятора, а затем воспроизводить их одним нажатием кнопки.
1. Выберите желаемый эффект, нажав одну из кнопок эффектов.
Доступные варианты: JET, WAH, PHASE SHITER, RING, ZIP,
HUMANIZER, VOCODER.
Нажатая кнопка начинает мигать.
Эти эффекты описаны на стр. 12.
. Установите переключатель дискового манипулятора,
DIGITAL JOG BREAK, в положение ON (Вкл.), чтобы система
начала отслеживать эффект.
. Поверните манипулятор, удерживая нажатой кнопку памяти.
Движение манипулятора при нажатой кнопке М включает функцию сохранения эф-
фекта в памяти. Процесс сохранение эффектов длится 8 секунд или меньше, если
вы отпустите кнопку М раньше.
После того, как эффект будет сохранен в памяти, загораются кнопки
SINGLE и LOOP. Эффект, который до этого хранился в памяти, вытес-
няется новым.
. Нажмите кнопку SINGLE или LOOP.
При нажатии кнопки SINGLE (Однократно) кнопка начинает мигать, и со-
храненный в памяти эффект, который был генерирован движениями диско-
вого манипулятора, воспроизводится один раз.
При нажатии кнопки LOOP (Многократно) кнопка начинает мигать, и сохра-
ненный в памяти эффект, который был генерирован движениями дискового
манипулятора, воспроизводится снова и снова. Чтобы остановить его, на-
жмите кнопку LOOP еще раз.
Операции дискового манипулятора, сохраненные в памяти, могут быть пов-
торены даже в том случае, если впоследствии эффект был изменен.
•
•
•
•
•
•
•
