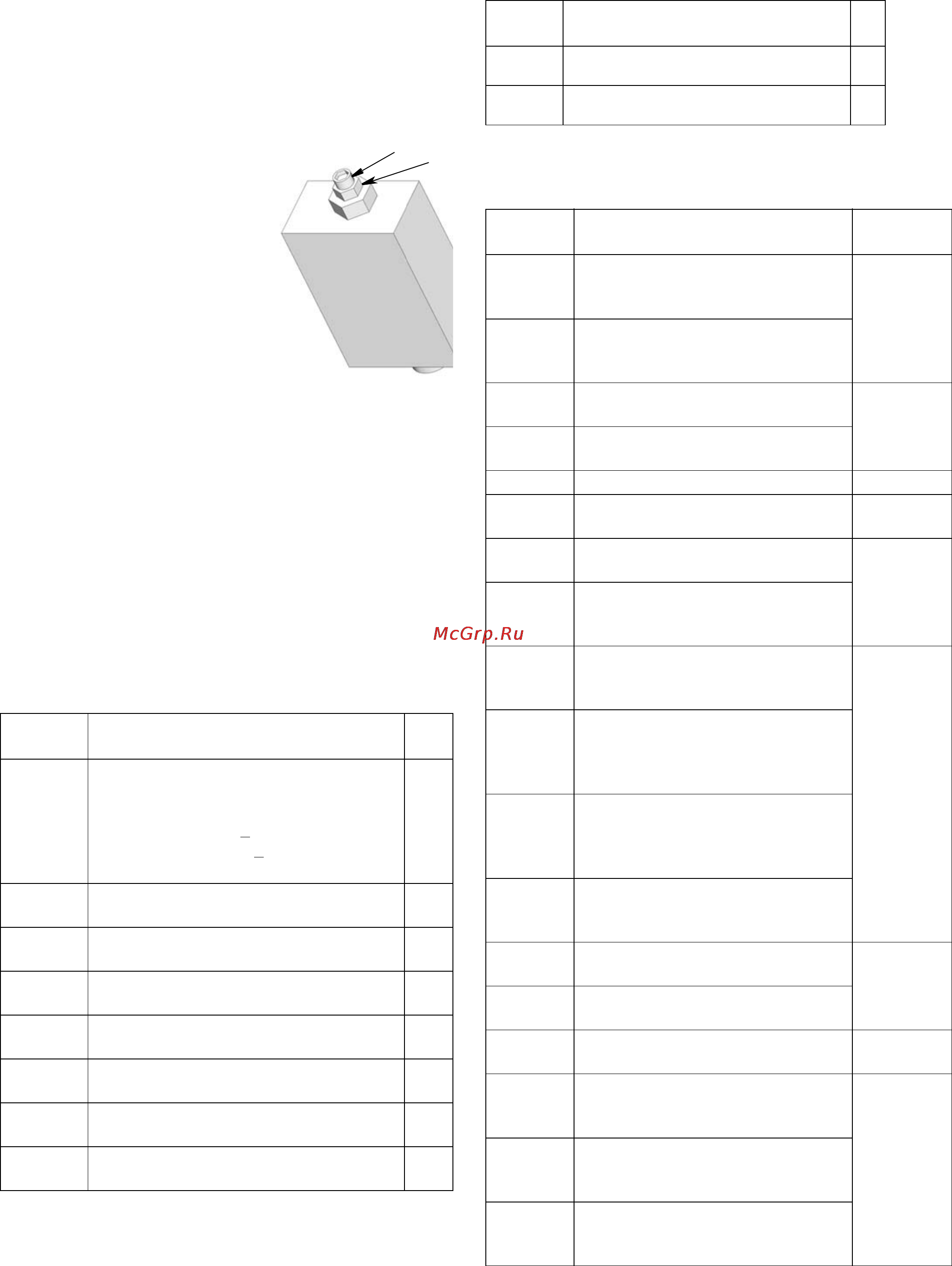

Спецификация деталей
332587F 29
Клапаны снятия давления
Важная информация о клапане снятия
давления16C807.
Клапан снятия давления16C807 предназначен
исключительно для насосовG1 и G3. Его нельзя
применять в другом оборудовании.
Для установки точки снятия
давления в клапане используется
винт регулировки давления (a).
Он не предназначен для снятия
давления во время нормальной
работы, он является защитной
мерой на случай
непредусмотренного повышения
давления в системе. Не
используйте этот клапан для
ежедневного снятия давления
при нормальном цикле работы.
Положение винта регулировки
давления необходимо время от
времени корректировать. При
каждой регулировке или корректировке клапана (после
определения заданной точки) важно следить, чтобы
клапан не был закручен полностью и чтобы оставалось
не менее 1/2оборота для корректировок. Для проверки
закрутите винт (а) на 1/2оборота, а затем открутите
обратно.
ПРИМЕЧАНИЕ. Если крутить регулировочный винт (a)
по часовой стрелке, давление будет повышаться.
Предохранители
Монтажные и ремонтные комплекты
Арт. Описание
Кол-
во
16C807
КЛАПАН, снятия давления, 3,44–24,1MПа
(от 34,4бара, 500фунтов/кв. дюйм до
241бара, 3500фунтов/кв. дюйм), заданное
давление 20,68MПa +
10% (206,8бара,
3000фунтов/кв. дюйм +
10%). Входит
в комплект571028
1
563156
КЛАПАН, снятия давления, 5,17МПа
(51,71бара, 750фунтов/кв. дюйм)
1
563157
КЛАПАН, снятия давления, 6,89МПа
(68,95бара, 1000фунтов/кв. дюйм)
1
563158
КЛАПАН, снятия давления, 10,34МПа
(103,42бара, 1500фунтов/кв. дюйм)
1
563159
КЛАПАН, снятия давления, 13,78МПа
(137,89бара, 2000фунтов/кв. дюйм)
1
563160
КЛАПАН, снятия давления, 17,23МПа
(172,36бара, 2500фунтов/кв. дюйм)
1
563161
КЛАПАН, снятия давления, 20,68МПа
(206,84бара, 3000фунтов/кв. дюйм)
1
563190
КЛАПАН, снятия давления, 37,92МПа
(379,21бара, 5500фунтов/кв. дюйм)
1
a
ti15644
b
a= регулировочный
винт
b= стопорная гайка
Арт. Описание
Кол-
во
571039 ПРЕДОХРАНИТЕЛЬ, 12В пост. тока
1
571040 ПРЕДОХРАНИТЕЛЬ, 24В пост. тока
1
№
комплекта Описание
Номер
руководства
571028
КОМПЛЕКТ, возврат в бак NPT,
включает клапан снятия
давления16C807
3A0525
571071
КОМПЛЕКТ, возврат в бак BSPP,
включает клапан снятия
давления16C807
571030
КОМПЛЕКТ, дистанционный ручной
режим, 12В пост. тока
3A0528
571031
КОМПЛЕКТ, дистанционный ручной
режим, 24В пост. тока
571036 КОМПЛЕКТ, крышка с наклейкой "G" Недоступно
571041
КОМПЛЕКТ, патрон насоса, включает
справ. №17, 18, 33
3A0533
571042
КОМПЛЕКТ, ремонтный, бак на 2л,
включает справ. №13, 36, 40
3A0534
571069
КОМПЛЕКТ, ремонтный, бак на 2л,
для моделей с упорной пластиной,
включает справ. №13, 36, 40
571044
КОМПЛЕКТ, запчастей, мешалка, 2л,
для моделей без упорной пластины,
включает справ. №13, 16, 35, 57
3A0535
571045
КОМПЛЕКТ, запчастей, мешалка, 2л,
для моделей с упорной пластиной,
включает справ. №13, 16, 35, 40a,
42, 57
571046
КОМПЛЕКТ, запчастей, мешалка,
4–8л, для моделей без упорной
пластины, включает справ. №13, 16,
35, 57
571047
КОМПЛЕКТ, запчастей, мешалка, 4л,
для моделей с упорной пластиной,
включает справ. №13, 16, 35, 57
571058
КОМПЛЕКТ, выпускной переходник,
NPT
3A0522
571070
КОМПЛЕКТ, выпускной, переходник,
BSPP
571060
КОМПЛЕКТ, заливочный, смазочный,
герметичный
Недоступно
571179
КОМПЛЕКТ, ремонтный, масляный
бак, модели на 2л, включает справ.
№13, 36, 40b
3A0534571182
КОМПЛЕКТ, ремонтный, бак, модели
для масла на 4л, включает справ.
№13, 36, 40b
571183
КОМПЛЕКТ, ремонтный, бак, смазка,
модели на 4л, включает справ. №13,
36, 40b
