Установка
10 332213F

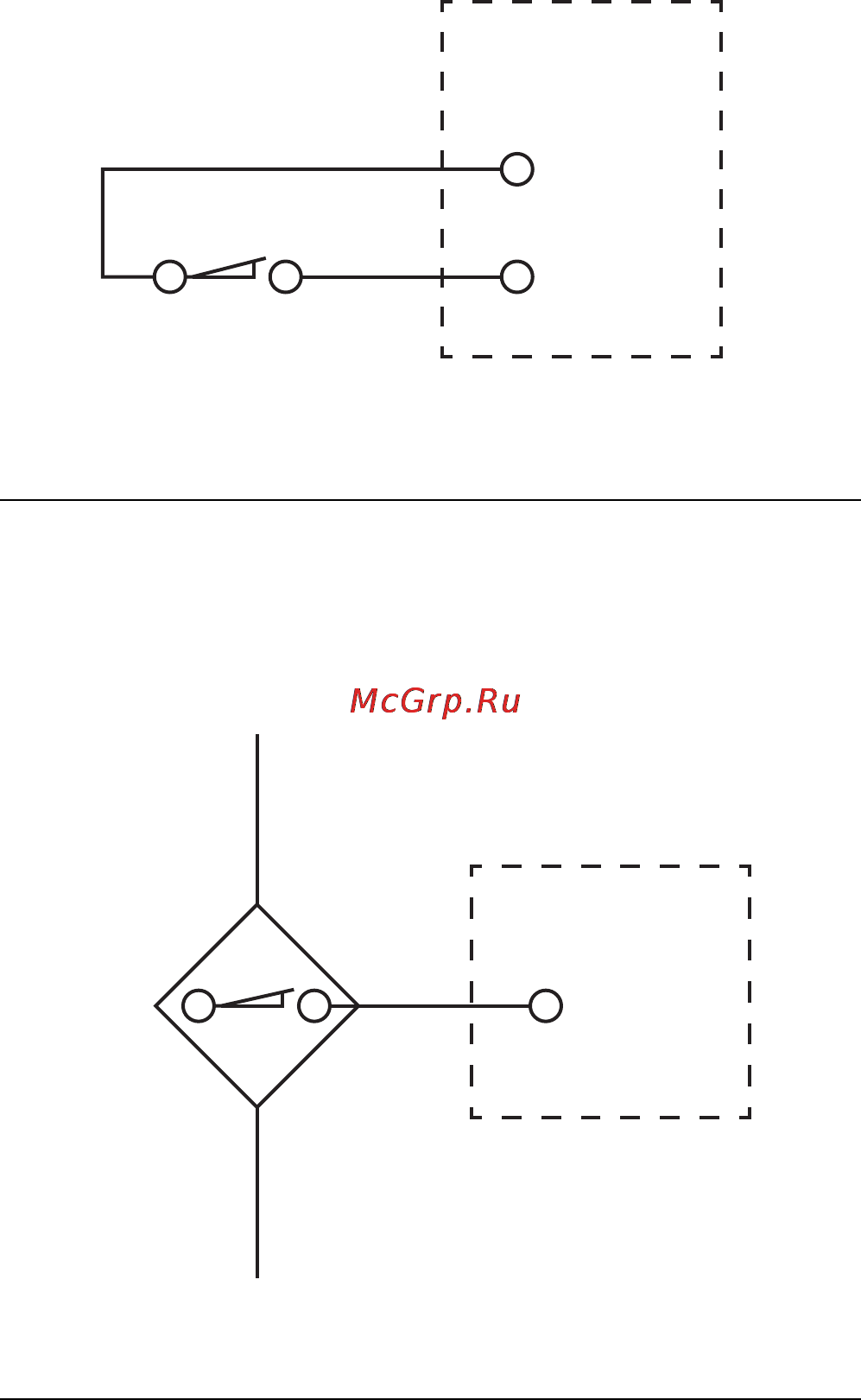

Конфигурации
электропроводки датчика
ВЫКЛЮЧАТЕЛЬ С СУХИМИ КОНТАКТАМИ
ПЕРЕКЛЮЧАТЕЛЬ ИСТОЧНИКА –
двух- или трехпроводной
РИС. 8
РИС. 9
4
9
GLC 2200
4
+VDC
-VDC
GLC 2200
