Установка
4 332213F
Установка
Стандартная установка

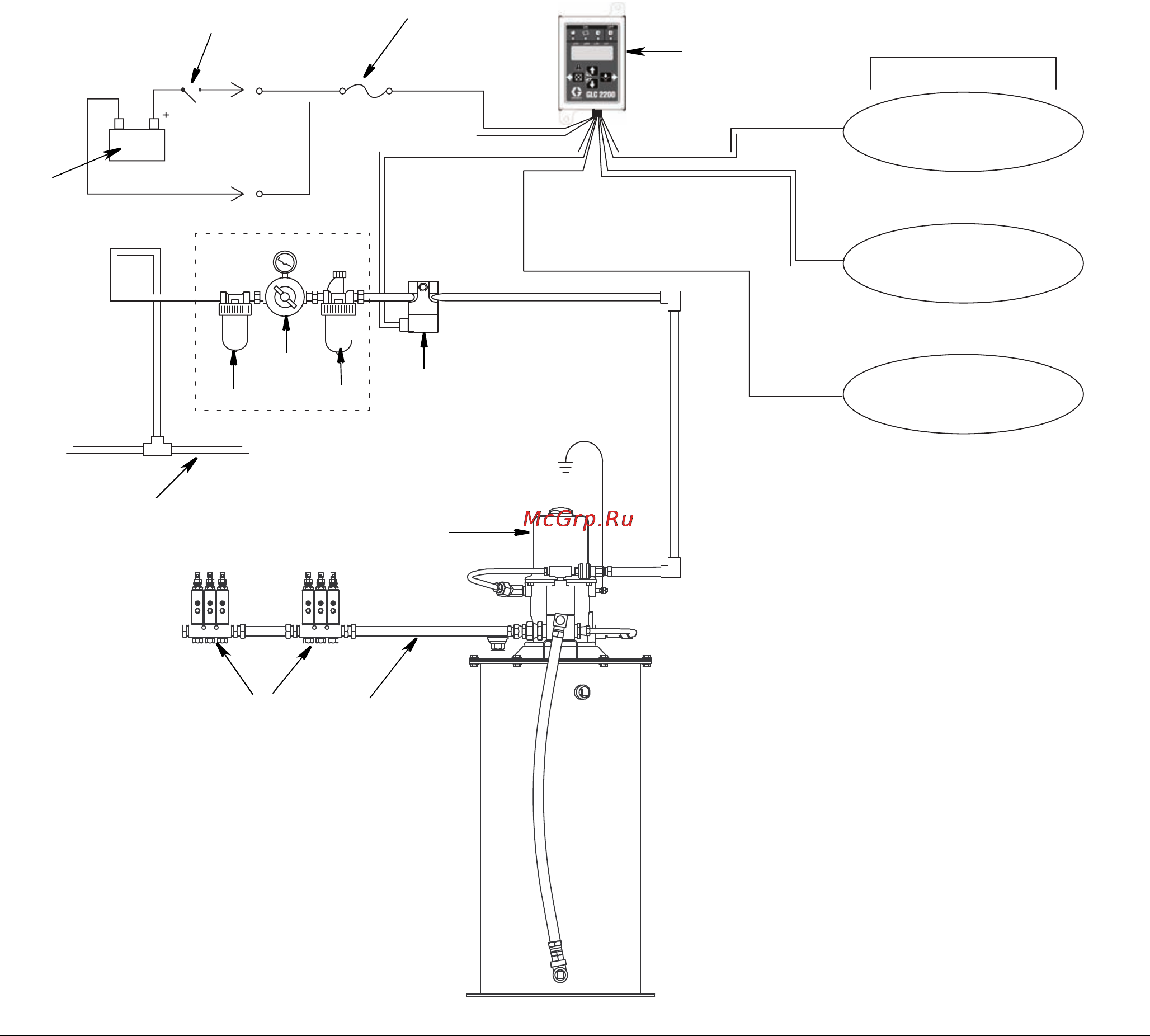

Представленная на РИС. 2 схема является лишь общим руководством по выбору и установке компонентов системы.
За помощью в разработке системы, отвечающей вашим требованиям, обращайтесь к своему дистрибьютору Graco.
A Основной источник воздуха
B Фильтр, регулятор и смазочное устройство в сборе
B1 - фильтр
B2 - регулятор
B3 - смазочное устройство
C Воздушный электромагнитный клапан
D Модуль насоса
E Выключатель зажигания
F Линии подачи смазки под высоким давлением
яды форсунок
онтроллер смазки
редохранитель проводки
сточник энергии
РИС. 2
Controller
Capabilities
B1
B2
B3
C
E
H
G
F
D
Реле низкого уровня
в резервуаре
(предоставляется
пользователем)
Реле давления
или переключатель циклов
для управления системой
(предоставляется
пользователем)
Устройство дистанционной
сигнализации, т.е. например,
лампа или сирена (предоставляется
пользователем)
?
K
J
Функциональные возможности
контроллера
