Настройка
12 332213F
Программирование продолжительности
ВКЛЮЧЕНИЯ

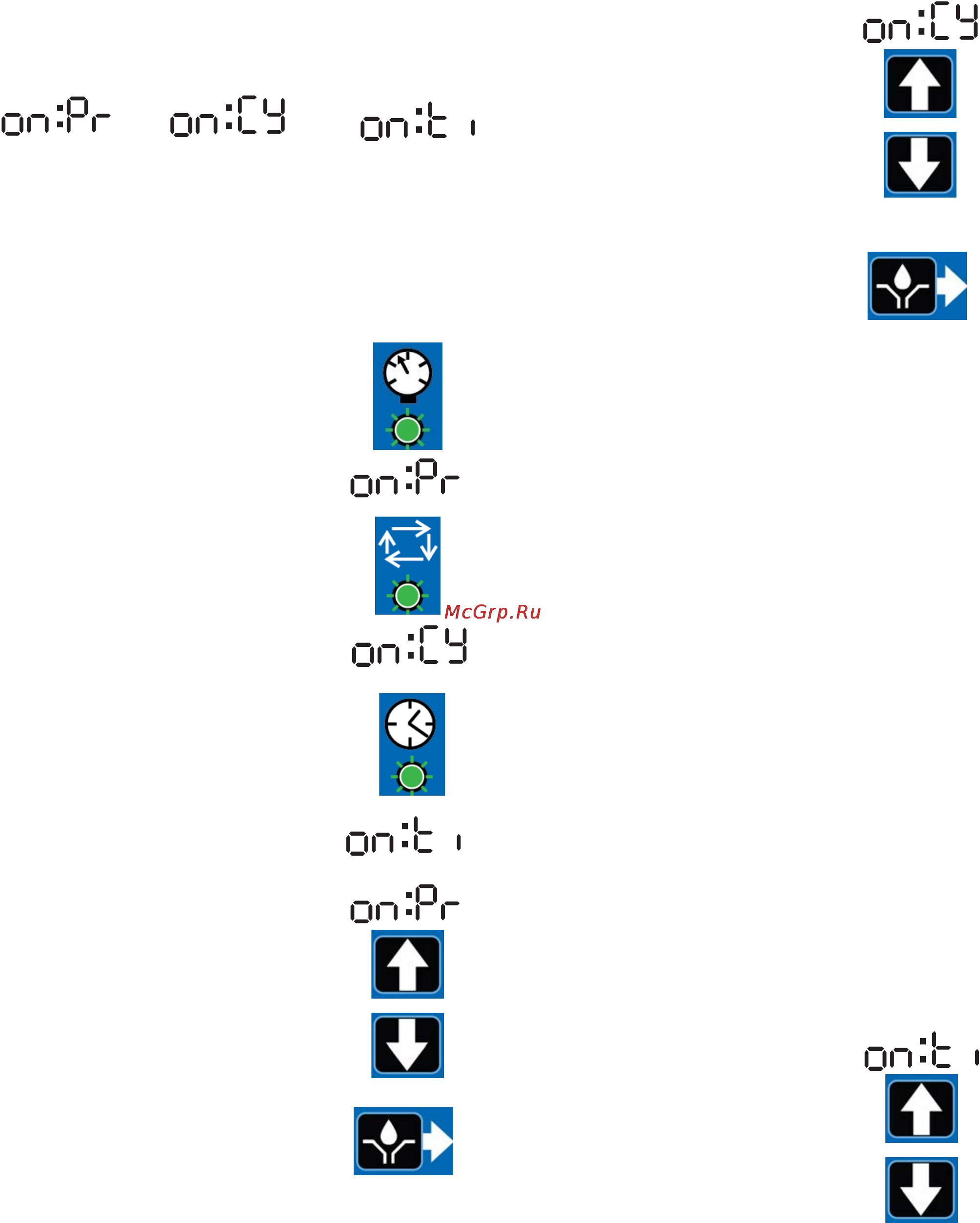

• На дисплее появляется сообщение on:Pr, on:CY
или on:ti, которое указывает на то, какая функция
программируется (см. ниже).
• Горящий индикатор под соответствующим
символом на наклейке контроллера также
указывает на выбранную функцию.
ПРИМЕЧАНИЕ: Выбор варианта on:Pr, on:CY
или on:ti определяет способ управления временем
работы насоса:
• on:Pr = управление
на основании давления;
достижение определенного
порога давления,
измеряемого внешним
реле давления
• on:CY = управление
на основании циклов;
выполнение определенного
количества циклов работы
внешнего реле приближения/
переключателя цикла
• on:ti = управление на
основании времени; истекает
определенное количество
времени
Настройка ВКЛЮЧЕНИЯ
управления на основании давления
(on:Pr)
1. Нажимайте СТРЕЛКИ ВВЕРХ
или ВНИЗ, пока на экране
не появится надпись on:Pr.
2. Нажмите кнопку ВВОД.
3. Контроль на основании давления
можно только либо ВКЛЮЧИТЬ,
либо ВЫКЛЮЧИТЬ. После нажатия кнопки ВВОД
контроллер сохранит данные регулятора давления и
перейдет к настройке резервного времени, стр. 13.
Настройка ВКЛЮЧЕНИЯ управления на основании
циклов (on:CY)
1. Нажимайте СТРЕЛКИ ВВЕРХ
или ВНИЗ, пока на экране
не появится надпись on:CY.
2. Нажмите кнопку ВВОД.
После выбора варианта on:CY первое отображаемое
на дисплее число начнет мигать. Это означает, что
устройство готово к программированию количества
циклов.
ПРИМЕЧАНИЕ: Количество циклов вводится в виде
2-значного числа. Если количество циклов меньше 10,
в первое поле необходимо ввести ноль (0).
3. Запрограммируйте количество циклов, нажимая
СТРЕЛКИ ВВЕРХ или ВНИЗ для выбора числа
в интервале от 0 до 9.
4. Когда на дисплее появится правильная первая
цифра, нажмите кнопку ВВОД.
Курсор автоматически переместится на второе
числовое поле и начнет мигать.
С помощью СТРЕЛОК ВВЕРХ и ВНИЗ перебирайте
числа от 0 до 9, пока во втором поле количества циклов
не появится нужная цифра.
5. Нажмите кнопку ВВОД. После нажатия кнопки ВВОД
контроллер сохранит данные переключателя цикла
и перейдет к настройке резервного времени, стр. 13.
Настройка ВКЛЮЧЕНИЯ управления на основании
времени (on:ti)
1. Нажимайте СТРЕЛКИ ВВЕРХ или
ВНИЗ до тех пор, пока на экране
не появится сообщение on:ti.
