Идентификация компонентов
332213F 3
Идентификация компонентов
Клавиатура, дисплей и значки
Индикаторы ВКЛЮЧЕНИЯ насоса (A, B, C)
A Индикатор управления на основании уровня
давления. Горит в РЕЖИМЕ РАБОТЫ, обозначая
текущий функциональный режим.
B Индикатор управления на основании количества
циклов. Горит в РЕЖИМЕ РАБОТЫ, обозначая
текущий функциональный режим.
C Индикатор управления на основании заданного
времени. Горит в РЕЖИМЕ РАБОТЫ, обозначая
текущий функциональный режим.
Индикатор ВЫКЛЮЧЕНИЯ насоса (D)
• В РЕЖИМЕ РАБОТЫ это индикатор горит,
когда ЦИКЛ РАБОТЫ находится в фазе
ВЫКЛЮЧЕНИЯ или СБРОСА.
ДИСПЛЕЙ (Е)
• Мигающее поле на дисплее обозначает, что
контроллер находится в РЕЖИМЕ НАСТРОЙКИ.
• В РЕЖИМЕ РАБОТЫ числа на дисплее не будут
мигать.
Индикатор аварийного сигнала (F)
Горит в случае обнаружения аварийного сигнала.
При возникновении аварийного сигнала отображается
код ошибки и раздается звуковой аварийный сигнал.
Стрелка ВПРАВО/РУЧНОЙ РЕЖИМ/ВВОД (G)
• В РЕЖИМЕ НАСТРОЙКИ сохраняет запись,
перемещает курсор на дисплее на одно поле
вправо или к следующему этапу настройки.
• В РЕЖИМЕ РАБОТЫ активирует насос на один
цикл ВКЛЮЧЕНИЯ, если сигнал активации
поступил в то время, когда цикл РАБОТЫ
находился в фазе ВЫКЛЮЧЕНИЯ.
Стрелки ВВЕРХ и ВНИЗ (H)
• Для входа в РЕЖИМ НАСТРОЙКИ одновременно
нажмите и удерживайте кнопки ВВЕРХ и ВНИЗ
втечение 3 секунд.
• В РЕЖИМЕ НАСТРОЙКИ уменьшает или
увеличивает численные значения, связанные
с различными РЕЖИМАМИ РАБОТЫ.
Стрелка ВЛЕВО/СБРОС (J)
• В РЕЖИМЕ НАСТРОЙКИ перемещает курсор
на дисплее на одно поле влево.
• В РАБОЧЕМ РЕЖИМЕ нажатие кнопки СБРОС
запускает цикл ВЫКЛЮЧЕНИЯ НАСОСА.
• В АВАРИЙНОМ РЕЖИМЕ однократное нажатие
позволяет сбросить звуковой сигнал; для
сброса предупреждения и переключения
контроллера в РЕЖИМ ВЫКЛЮЧЕНИЯ нажмите
и удерживайте в течение 3 секунд.
ВНИМАНИЕ
Во избежание повреждения сенсорных клавиш
не нажимайте их ногтями или острыми предметами,
такими как ручки и пластиковые карты.

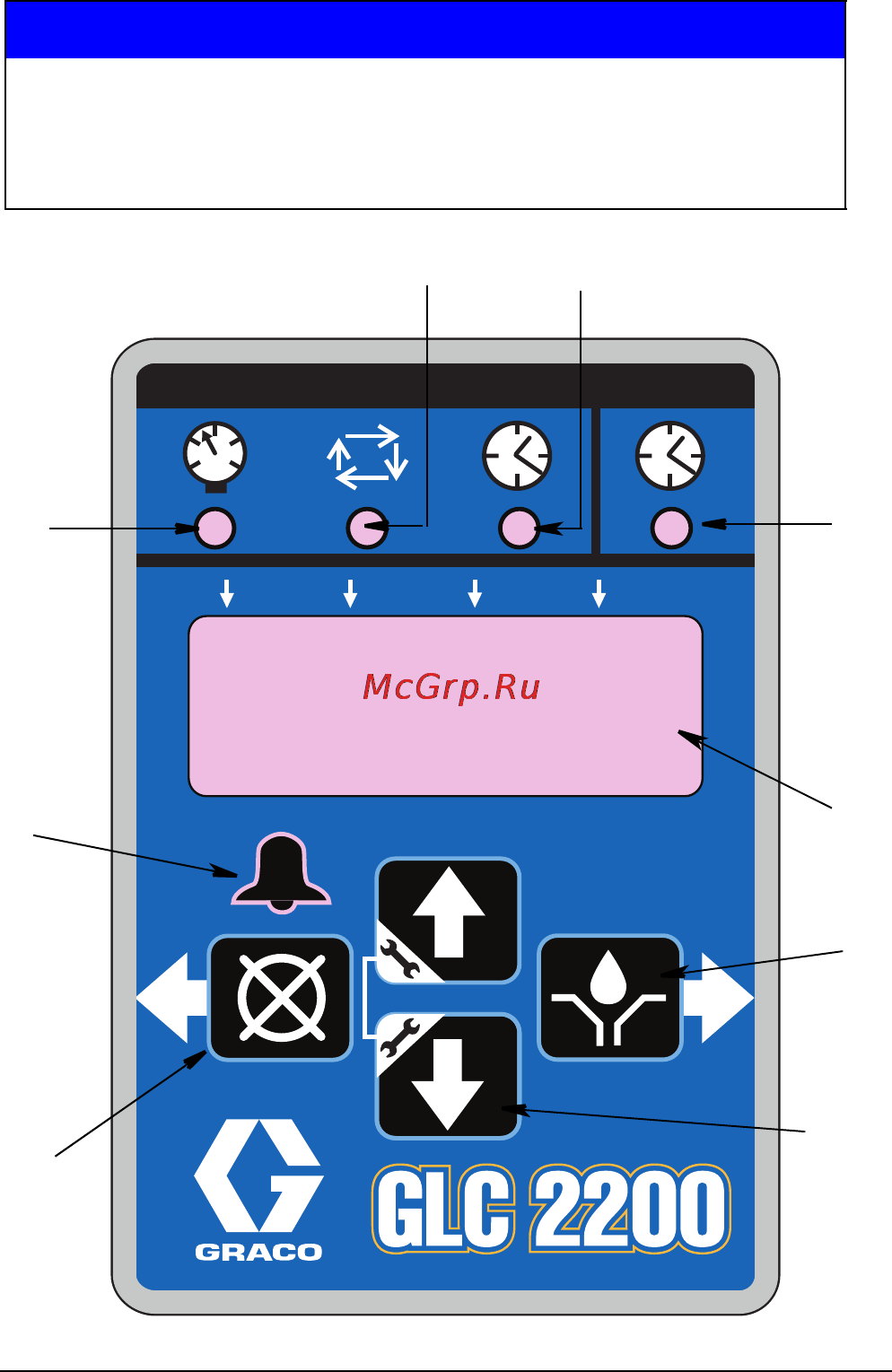

РИС. 1
ON
OFF
HH MM
SS
##
!
J
D
F
?
B
C
E
H
G
