Обслуживание
14
3A2790J
Обслуживание
Воздушный клапан
ПРИМЕЧАНИЕ: Комплект деталей для ремонта
воздушного клапана 241657 имеется в наличии.
Детали, входящие в этот комплект, отмечены
символом †. Используйте все детали комплекта.
1. Выполните инструкции раздела Процедура
сброса давления, стр. 11.
2. Снимите крышку воздушной камеры (110)
и уплотнительное кольцо (104).
3. Снимите плунжеры каретки (107), каретки (108),
штифты каретки (109) и пластину клапана (114)
с центрального корпуса (111).
4. Снимите уплотнения с U-образным сечением
(102)
с плунжеров каретки (107).
5. Очистите все детали и осмотрите их на наличие
признаков износа или повреждений.
ПРИМЕЧАНИЕ: Если предусмотрено смазывание,
используйте соответствующую водостойкую
санитарную смазку (например, производства Graco,
арт. № 111265).
6. Смажьте притираемую поверхность пластины
клапана (114) и установите пластину клапана
притертой поверхностью вверх.
7. Нанесите смазку на штифты каретки (109)
установите их на место.
8. Установите каретки (108). Убедитесь в том, что
каретки контактируют с концами зажимов
штифтов каретки (109).
9. Смажьте отверстия центрального корпуса (111),
затем установите уплотнения с U-образным
сечением (102) на плунжеры каретки (107) таким
образом, чтобы эти уплотнения были направлены
в сторону меньшего конца плунжеров.
10. Введите плунжеры в отверстия таким образом,
чтобы меньшие концы были направлены к центру
центрального корпуса (111). Смотрите Р
ИС. 5.
11. Нанесите смазку на уплотнительное кольцо (104)
и установите его на крышку (110).
12. Привинтите крышку (110) к центральному
корпусу. Затяните с усилием 9,0 - 13,6 Н•м
(80 - 100 дюйм-фунтов).

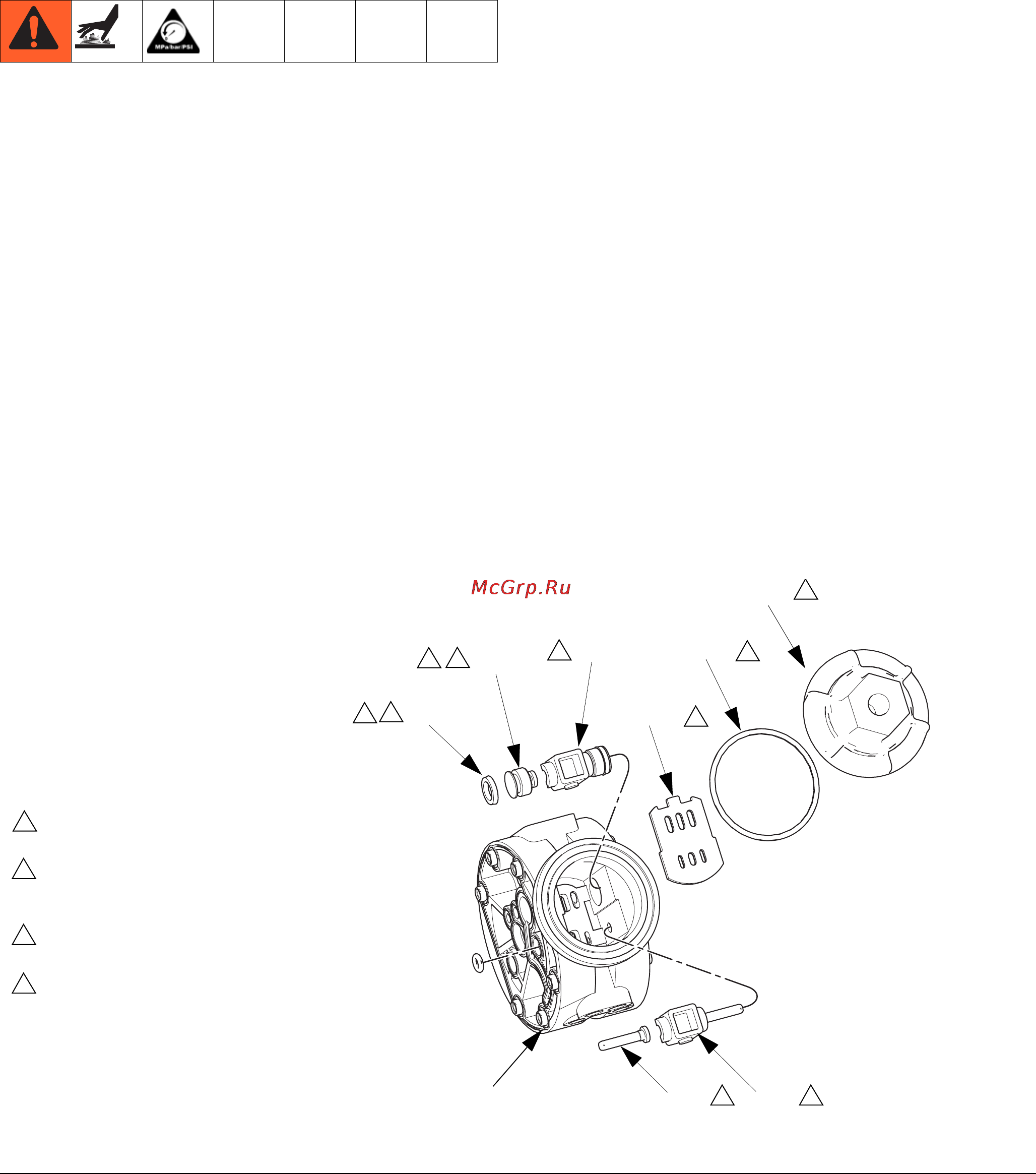

РИС. 5. Разборка / обратная сборка воздушного клапана
110
104†
114†
108†
107†
102†
109† 108†
Нанесите соответствующую водостойкую
санитарную смазку (например, производства Graco,
арт. № 111265).
2
Рабочие кромки должны быть направлены в сторону
меньшего конца плунжера каретки.
3
Меньшие концы плунжера должны быть направлены
к центру центрального корпуса. Перед установкой
смажьте отверстия центрального корпуса.
4
Затяните с усилием 9,0-13,6 Н•м (80-100
дюйм-фунтов).
1
1
2
2
2
2
2
3
4
Примечание: Во время этой операции
центральный корпус может оставаться
прикрепленным к крышкам блоков
подачи воздуха и жидкости.
2
2
ti17557a
111
