Установка оборудования
8
3A2790J
Линия выпуска жидкости
1. Используйте гибкие заземленные шланги (J)
для жидкостей.
2. Для достижения наилучших результатов
герметизации используйте стандартную
санитарно-техническую прокладку типа Tri-Clamp
или DIN из такого гибкого материала, как
этилен-пропилен-диен-каучук или
бутадиенакрилонитрильный каучук.
3. Установите клапан слива жидкости (G) рядом
с выпускным отверстием для жидкости.
Смотрите раздел ПРЕДУПРЕЖДЕНИЕ, и Р
ИС. 2.
4. Установите запорный клапан (H) в линию выпуска
жидкости.
Р

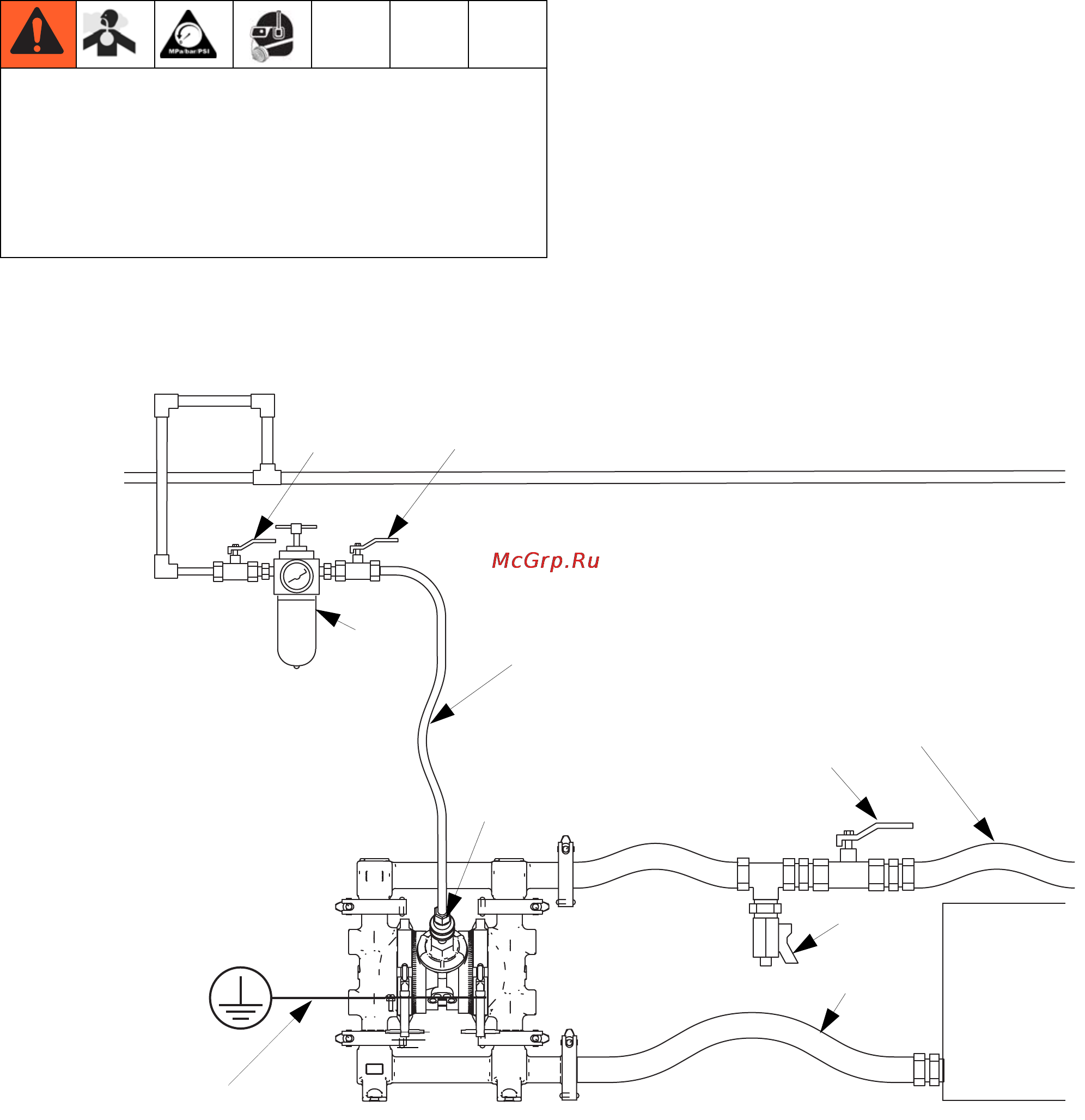

ИС. 2: Типовая схема установки оборудования на полу
Для снятия давления в шланге в случае его забивания
необходимо установить клапан слива жидкости (G).
Дренажный клапан снижает риск получения серьезной
травмы, включая попадание жидкости в глаза или
на кожу, или отравления опасными жидкостями при
сбросе давления. Установите клапан рядом с насосным
выпускным отверстием жидкости. Смотрите Р
ИС. 2.
ti17652a
Пояснение:
A Линия подачи воздуха
B Главный воздушный кран
стравливающего типа
(установка обязательна)
C Регулятора подачи воздуха/блок фильтра
D Быстроразъемная муфта линии подачи
воздуха
E Главный воздушный клапан (для
вспомогательных принадлежностей)
F Гибкий шланг для всасывания жидкости
GКлапан слива жидкости
(установка обязательна)
H Отсечной клапан для жидкости
JГибкий шланг
для жидкости
YПровод
заземления
(установка
обязательна;
смотрите
инструкции по установке на стр. 6)
E
C
B
А
H
J
G
F
Y
D
