Установка оборудования
6
3A2790J
Установка оборудования
Общие сведения
• Стандартная установка оборудования,
показанная
на рис. Р
ИС. 2 на стр. 8, может служить лишь
общей рекомендацией по выбору и установке
компонентов системы. Обращайтесь к своему
дистрибьютору компании Graco за поддержкой в
разработке отвечающей Вашим требованиям
системы.
• Всегда используйте оригинальные детали
и принадлежности от компании Graco.
• Указанные справочные номера и буквы в скобках
относятся к сноскам на рисунках.
Фиксация зажимов перед первым
использованием
После распаковки и перед первым применением
насоса следует проверить все зажимы и при
необходимости зафиксировать их.
Заземление
•
Насос
: Следуйте местным инструкциям и
подключите провод заземления (Y) к полосе
заземления (8) при помощи винта (9a), пружинной
шайбы (9b) и гайки (9c), как показано на Р
ИС. 1.
Подсоедините конец зажима провода заземления
к точке истинного заземления. Заказывайте
деталь № 238909,
провод и зажим заземления.
•
Шланги для жидкости
: Для того чтобы обеспечить
целостное заземление, используйте только
заземленные шланг с максимальной совокупной
длиной 150 м (500 футов).
•
Воздушный компрессор
: Соблюдайте
рекомендации производителя.
•
Все емкости для растворителя, используемого
при промывке.
Выполняйте местные
нормативные требования. Используйте только
металлические емкости, которые проводят
электрический ток. Не ставьте емкость на не
проводящую ток поверхность, например на
бумагу или картон, так как это нарушит
целостность заземления.
•
Контейнер для подачи жидкости:
Выполняйте
местные нормативные требования.
Насос достаточно тяжелый и в случае падения может
привести к травме. Поднимайте насос, крепко взявшись
за выпускной коллектор.
В случае падения насос может получить повреждения.
Во избежание серьезных травм вследствие
разбрызгивания жидкости выполните инструкции
раздела Процедура сброса давления на стр. 11,
прежде чем перемещать насос.
Во избежание серьезных ожогов перед перекачиванием
горячих жидкостей следует изолировать насос.
Оборудование должно быть заземлено. Заземление
снижает риск поражения электрическим током и
статическим разрядом с помощью отводящего провода
для электрического тока, образующегося в результате
скопления электрических разрядов или в результате
короткого замыкания.

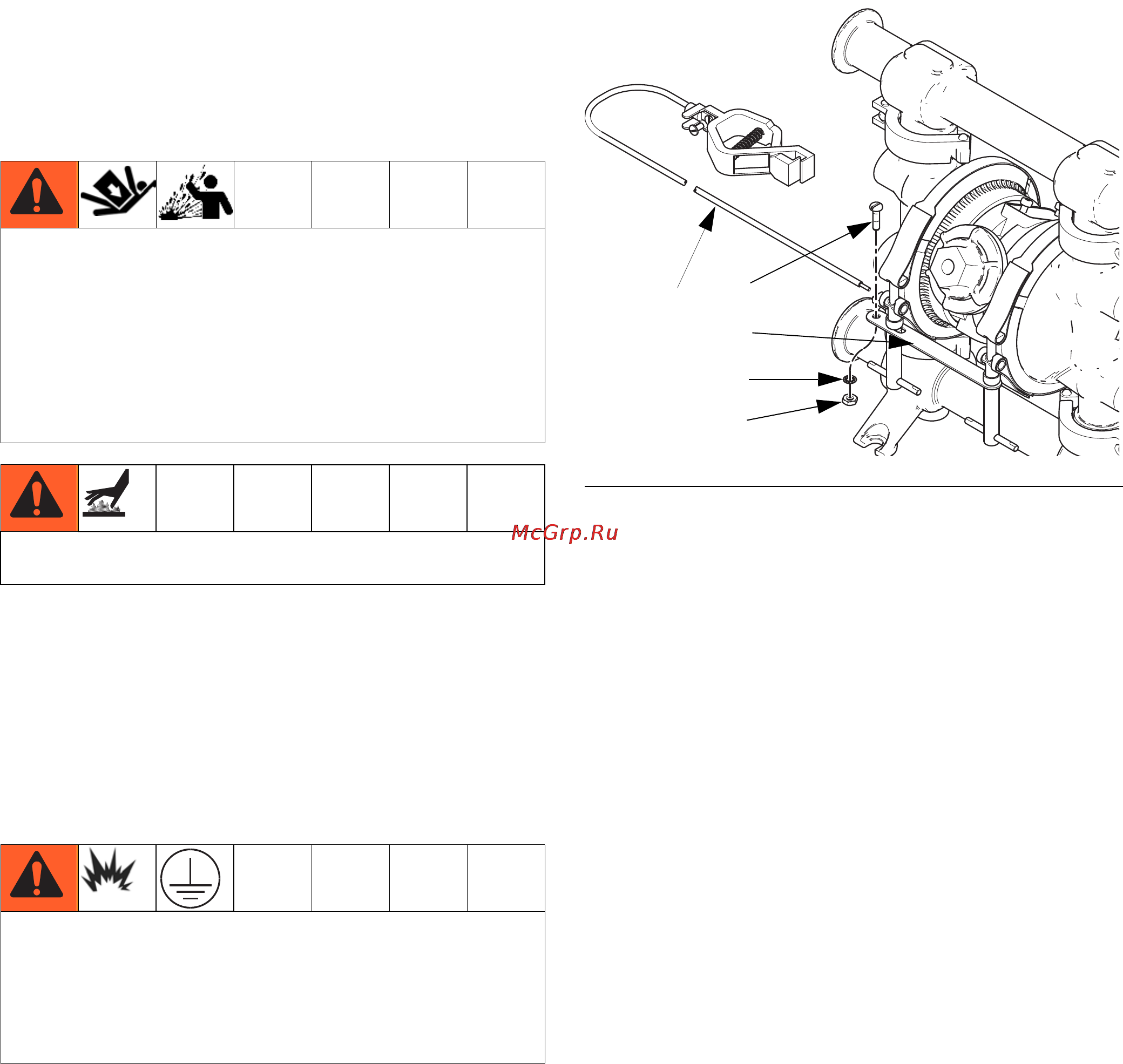

РИС. 1: Заземление насоса
Y
ti17654a
9c
9b
9a
8
