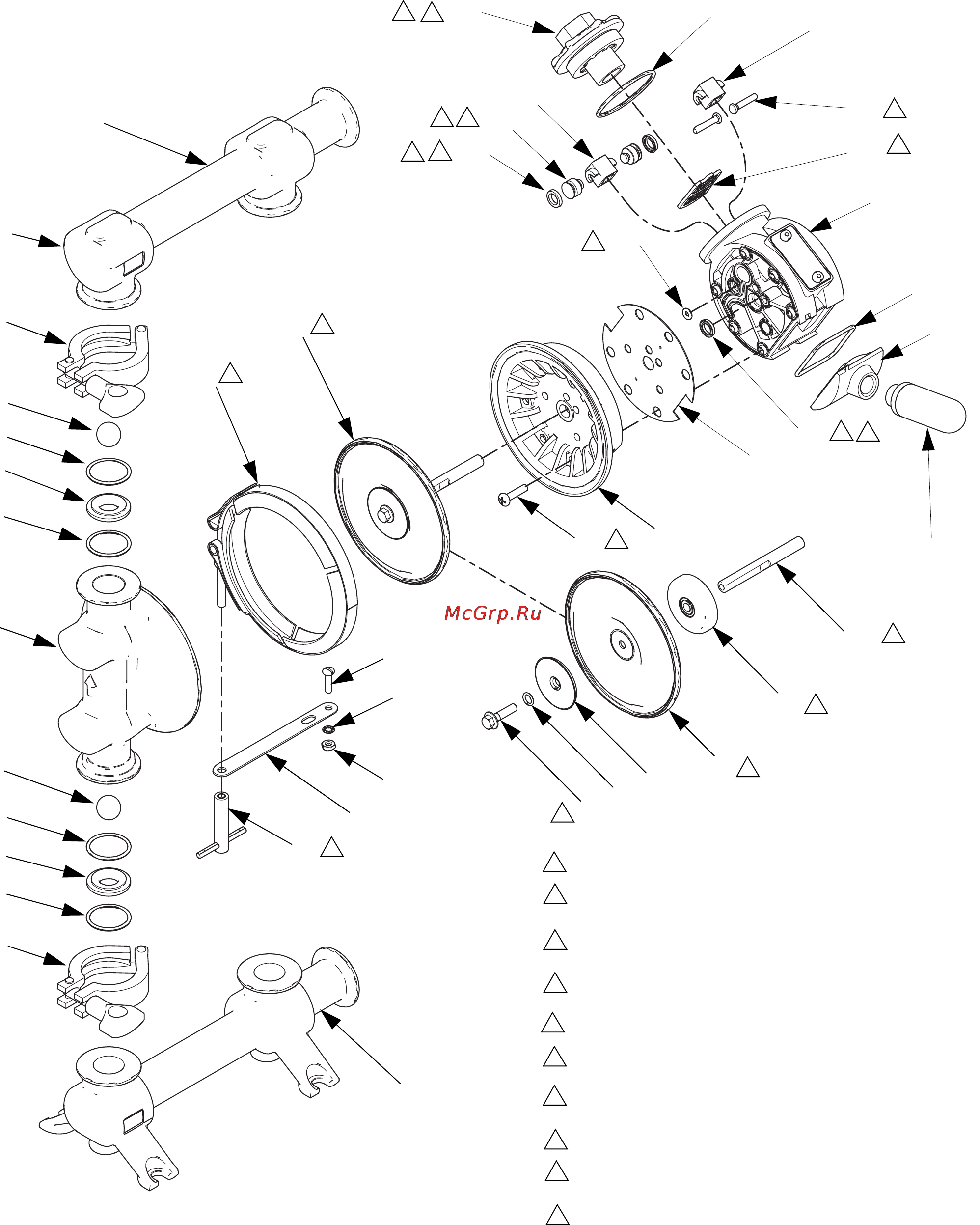

Спецификация деталей
20
3A2790J
Спецификация деталей
TI18040a
1
2
3
6
8
9a
9b
9c
12
13
13
13
13
14
15
16
16
20
25
20
21
23
30
34
31
31
12
105
Нанесите подходящую водостойкую санитарную смазку.
1
Затяните с усилием 9–10 Н•м (80-90 дюйм-фунтов).
Не используйте инструменты с ротационным питанием.
2
2
1
Обозначения AIR SIDE (сторона подачи воздуха)
на мембране должны быть направлены к корпусу.
3
3
3
Затяните с усилием 9–10 Н•м (80-90 дюйм-фунтов)
при макс. скорости 100 об/мин.
4
4
101
102
103
104
107
108
109
108
110
111
104
113
114
1
1
1
1
1
8
1
112
102
1
22
Затяните с усилием 4-5 Н•м (35-45 дюйм-фунтов).
5
5
Затяните с усилием в 9–11 Н•м (80-100 дюйм-фунтов).
8
Рабочие кромки должны быть направлены в сторону
меньшего конца плунжера каретки.
6
Меньшие концы плунжера должны быть направлены
к центру центрального корпуса.
7
6
7
Рабочие кромки должны быть направлены
в противоположную сторону от корпуса.
9
9
Плоская сторона должна быть направлена в сторону
вала.
10
10
1
Показана модель
с прокладкой
типа Tri-Clamp
