Установка оборудования
3A2790J
9
Изменение ориентации впускного
и выпускного отверстий для
жидкости
В конструкции насоса предусмотрены отверстия,
имеющие одинаковое направление. Для изменения
ориентации отверстий нужно выполнить указанные
ниже действия.
1. Снимите зажимы (12), с помощью которых
впускной и/или выпускной коллекторы крепятся к
крышкам.
ПРИМЕЧАНИЕ: Осмотрите уплотнительные кольца
и замените их при необходимости.
2. Переверните коллектор и установите его на
место. Установите и зафиксируйте зажимы до
упора.

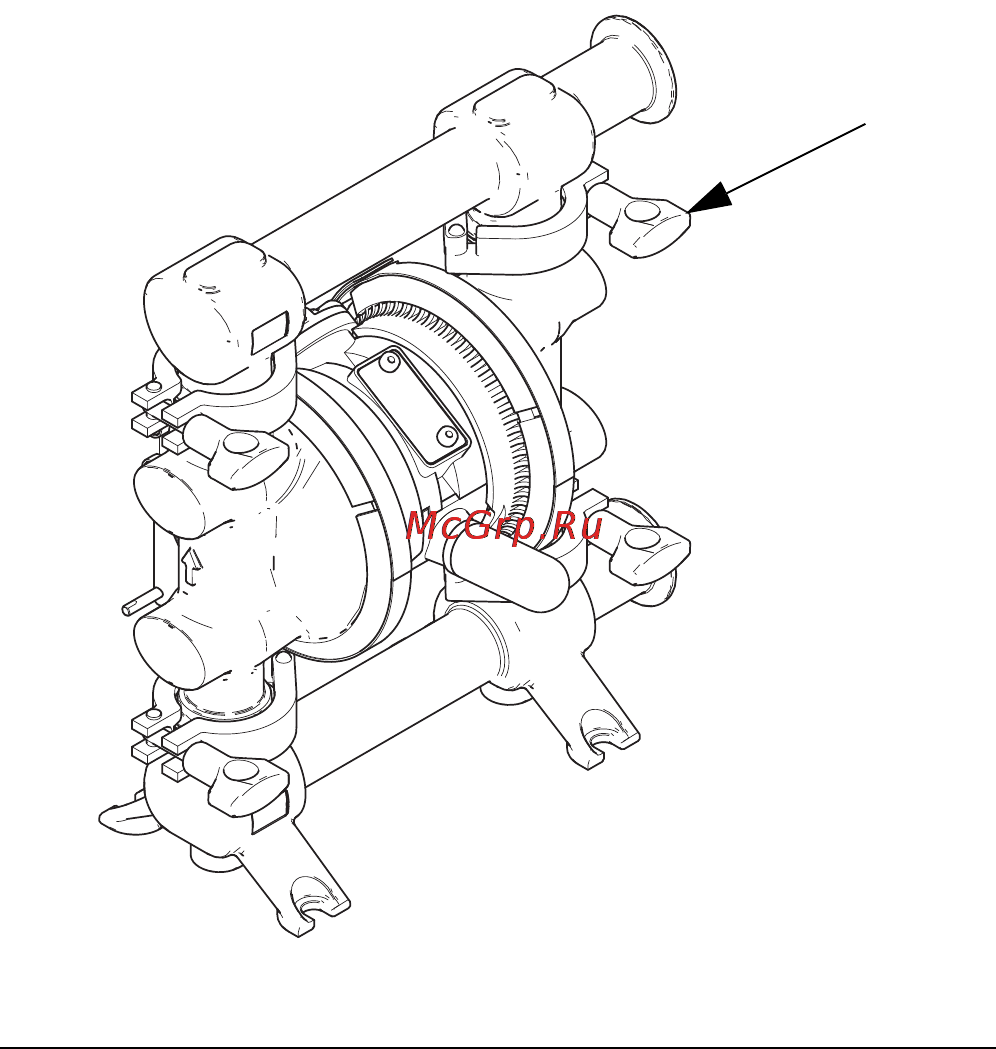

Р
ИС. 3: Переворачивание коллекторов
ti17529a
12
