Обслуживание
18
3A2790J
Мембраны из переформованного
ПТФЭ
ПРИМЕЧАНИЕ: Если в конструкции насоса
применяются стандартные мембраны, то смотрите
стр. 16.
Разборка
1. Сбросьте давление.
2. Снимите коллекторы и разберите шаровые
обратные клапаны, как описано на стр. 16.
3. Снимите зажимы (6), с помощью которых крышки
(1) блока подачи жидкости крепятся к крышкам
(21) блока подачи воздуха. Снимите крышки (1)
секции жидкости с насоса. Смотрите Р
ИС. 8.
4. После снятия крышек блока подачи жидкости
мембрана на той стороне насоса, давление в
которой создавалось в последнюю очередь,
будет отделена от крышки центральной секции и
блока подачи воздуха. В результате вы получите
доступ к мембранам.
5. Мембраны собираются и закрепляются вручную.
Для освобождения мембраны следует крепко
взяться за наружные края и повернуть ее против
часовой стрелки. Это освободит один
мембранный блок, а другой останется
прикрепленным к валу. Снимите освобожденную
мембрану (20) и пластину (25) блока подачи
воздуха.
6. Извлеките противоположный блок мембраны
и вал (105) из центрального корпуса.
Зафиксируйте специальные грани вала с
помощью ключа 19 мм
с открытым зевом, а затем снимите с вала
мембрану
и пластину блока подачи воздуха.
7. Очистите все детали и замените их в случае
необходимости.
Обратная сборка
1. Уложите пластину с воздушной стороны (25)
на мембрану (20). Широкая закругленная сторона
пластины должна быть направлена в сторону
мембраны. Привинтите блок (мембрану и
пластину)
к валу (105) и затяните вручную.
2. Смажьте вал (105) мембраны (по всей длине и на
оба конца вала). Вставьте вал / блок мембраны в
насос
с одной стороны.
3. Соберите другой блок мембраны на валу,
как описано в шаге 1.
4. Прижмите блок к рабочей поверхности, чтобы
поднять мембрану таким образом, чтобы можно
было схватиться за ее концы. Затяните вторую
мембрану вручную на валу.

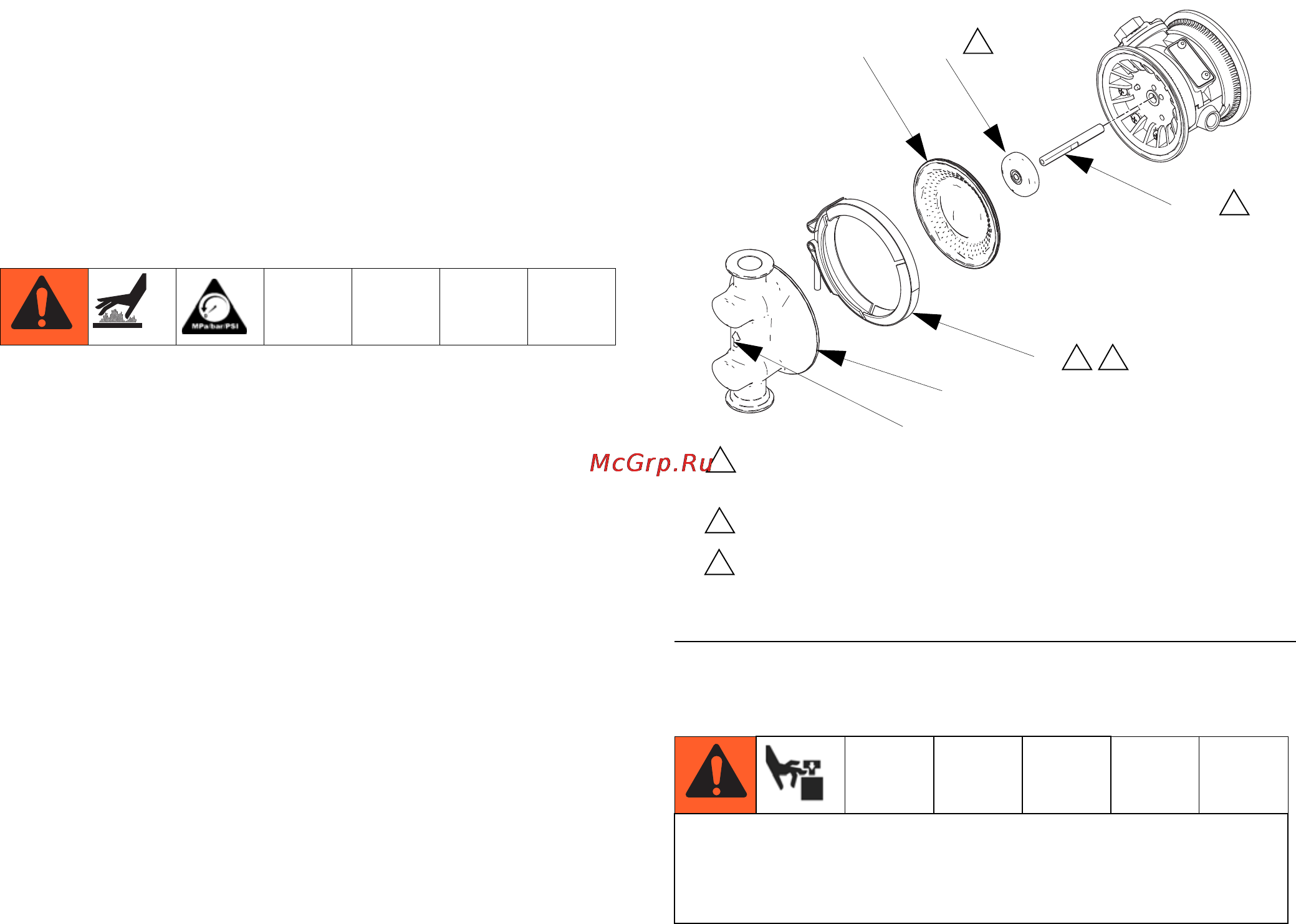

РИС. 8: Мембрана из переформованного ПТФЭ
Во избежание получения серьезных травм (вплоть
до ампутации), запрещается класть пальцы или руки
между крышкой воздушной секции и мембраной.
ti17651a
6
20 25
105
6
1
А
1 2
Нанесите соответствующую водостойкую санитарную смазку
на резьбу и внутреннюю сторону зажима.
1
Затяните с усилием 80-90 дюймов на фунт (9-12 Н•м)
2
Плоская сторона должна быть направлена в сторону вала.
3
3
1
