Установка
10 332179G
3. Убедитесь, что поверхность ровная и насос
не шатается.
4. Для облегчения эксплуатации и обслуживания
обеспечьте свободный доступ к воздушному
клапану, впуску воздуха, впускному и
выпускному отверстиям для жидкости.
Заземление системы
Насос. См. РИС. 3. Ослабьте винт заземления (N).
Вставьте один конец провода заземления не менее 12
ga за винт заземления и надежно затяните винт.
Подсоедините конец провода заземления с зажимом к
действительному грунтовому заземлению. Провод и
зажим заземления, деталь 238909, предоставляются
компанией Graco.
Шланги для воздуха и жидкости. Для обеспечения
целостности заземления используйте только
заземленные шланги
,
максимальная совокупная длина
которых будет составлять 150 м (500 футов).
Воздушный компрессор. Следуйте рекомендациям
изготовителя.
Емкость для подачи жидкости. Следуйте местным
нормативам.
Емкости для растворителя, используемого при
промывке оборудования. Следуйте местным
нормативам. Пользуйтесь только токопроводящими
металлическими емкостями, расположенными на
заземленной поверхности. Не ставьте емкость на не
проводящую ток поверхность, например на бумагу
или картон, так как это нарушит целостность
заземления.
Проверьте целостность электроцепи в системе
после первоначальной установки, затем установите
регулярный график для проверки целостности цепи,
чтобы обеспечить поддержание надлежащего
заземления.
Линия подачи жидкости
1. Используйте заземленные гибкие шланги для
жидкости (E). См. раздел «Заземление системы»,
стр. 10.
2. Если впускное давление жидкости в насосе
составляет более 25 % от рабочего выпускного
давления, шаровые обратные клапаны будут
закрываться недостаточно быстро, что приведет
к неэффективной работе насоса. Избыточное
впускное давление жидкости также сократит
срок службы мембраны. Оптимальное давление
для большинства материалов составляет
0,21–0,34 бар (0,02–0,03 МПа, 3–5 фунтов на кв.
дюйм).
3. Максимальную высоту всасывания (в смоченном
или сухом состоянии) см. в разделе Технические
данные», стр. 21. Для достижения наилучших
результатов насос следует всегда
устанавливать как можно ближе к источнику
материала. Минимизируйте требования к
всасыванию, чтобы максимально увеличить
производительность насоса.
Линия выпуска жидкости
1. Используйте заземленные гибкие шланги для
жидкости (H). См. раздел «Заземление
системы», стр. 10.
2. Установите клапан слива жидкости (F) рядом
с выпуском жидкости из насоса.
3. Установите запорный клапан (G) на линии
выпуска жидкости.
Оборудование следует заземлить, чтобы снизить
риск образования статического заряда. В результате
статического разряда вероятно возгорание или
взрыв паров. Заземление представляет собой
отводящий провод для электрического тока.
• Насосы из алюминия и нержавеющей стали оснащены
винтом заземления. Всегда заземляйте всю
гидравлическую систему согласно описанию ниже.
• Полипропиленовые насосы не проводят
электрический ток и не предназначены для
использования вместе с легковоспламеняющимися
жидкостями.
• Соблюдайте местные требования пожарной
безопасности.

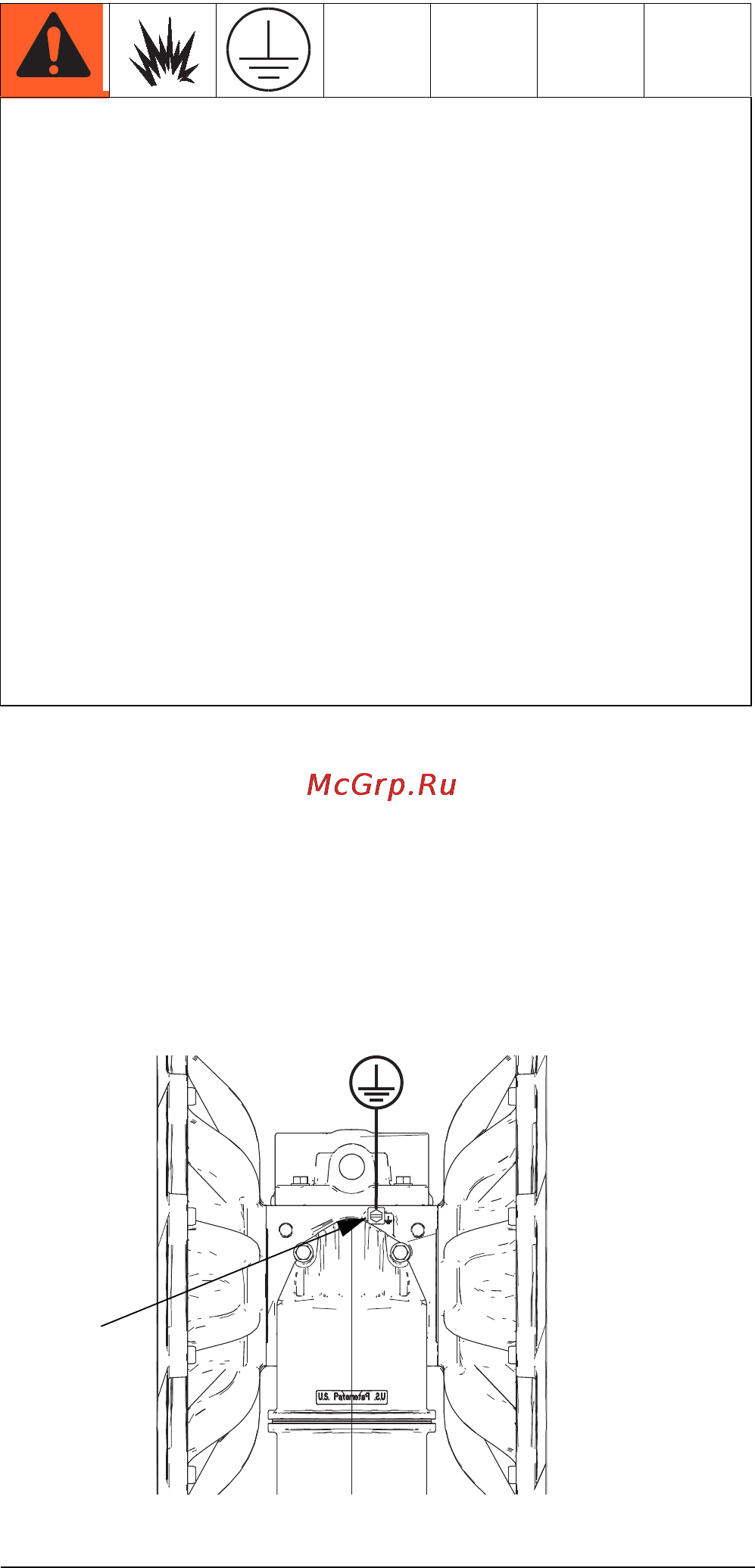

РИС. 3. Винт и провод заземления
ti16566a
N
