Представленная на РИС. 1 типовая схема установки

является лишь руководством по выбору и установке

компонентов системы. За помощью в разработке

системы, отвечающей вашим требованиям,

обращайтесь к своему дистрибьютору компании

Graco.

Указанные в тексте буквенные обозначения,

например (A), относятся к сноскам на рисунках.

Обозначения:

Вспомогательные приспособления/компоненты,

которые не входят в комплект

A Линия подачи воздуха

B Главный воздушный клапан стравливающего типа

(может потребоваться для установки насоса)

C Блок воздушного фильтра/регулятора

D Главный воздушный клапан (для изоляции

фильтра/регулятора с целью проведения

обслуживания)

E Заземленная гибкая линия подачи жидкости

F Клапан слива жидкости (может потребоваться

для установки насоса)

G Запорный клапан жидкости

H Заземленная гибкая линия выпуска жидкости

Компоненты системы

J Отверстие для впуска воздуха (не видно)

K Отверстие для выпуска воздуха и глушитель

L Отверстие для впуска жидкости

M Отверстие для выпуска жидкости

N Винт заземления (только модели из алюминия

и нержавеющей стали, см

РИС. 3, стр. 10)

P Монтажные кронштейны

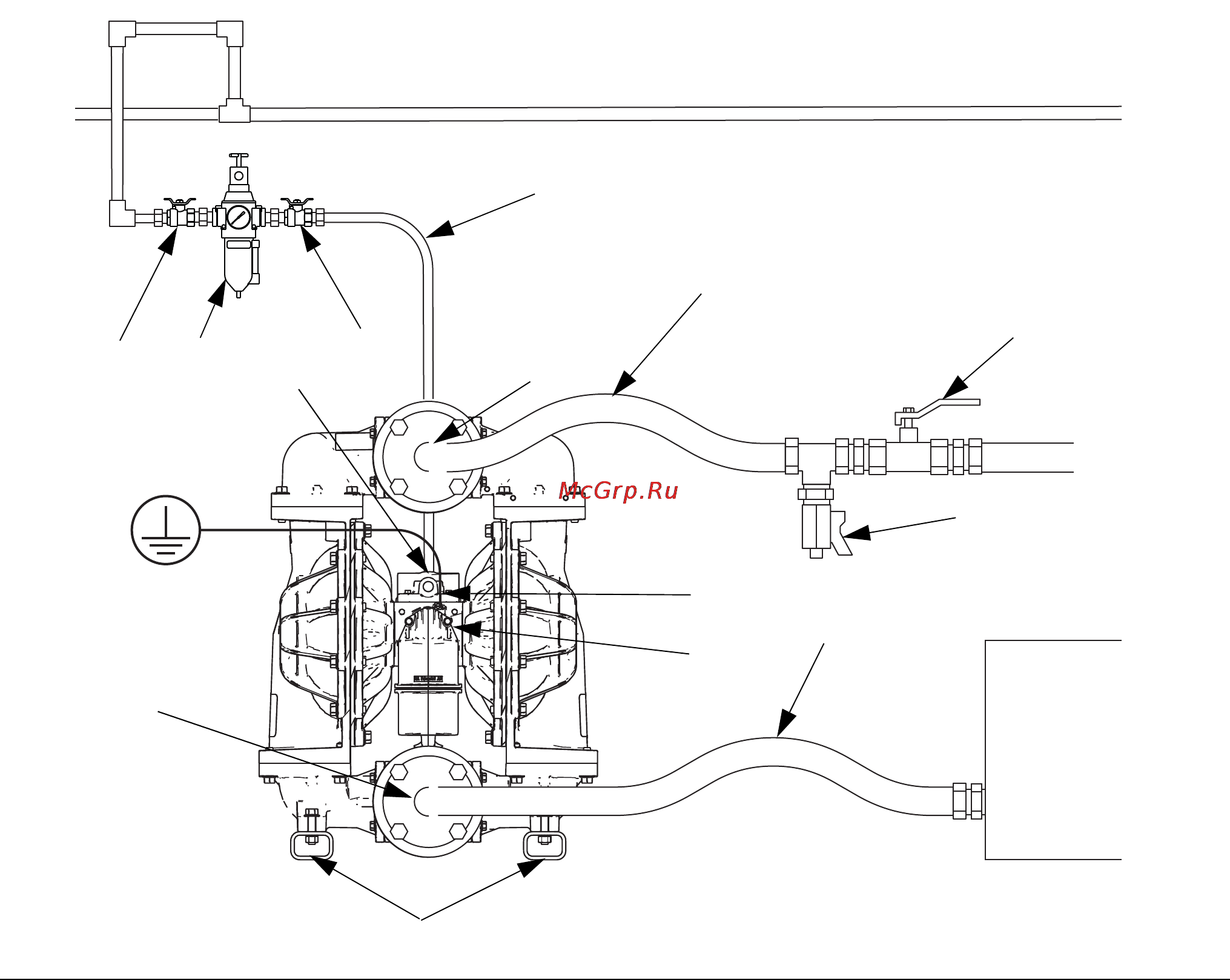

РИС. 1. Типовая схема установки (представлен насос из алюминия)
