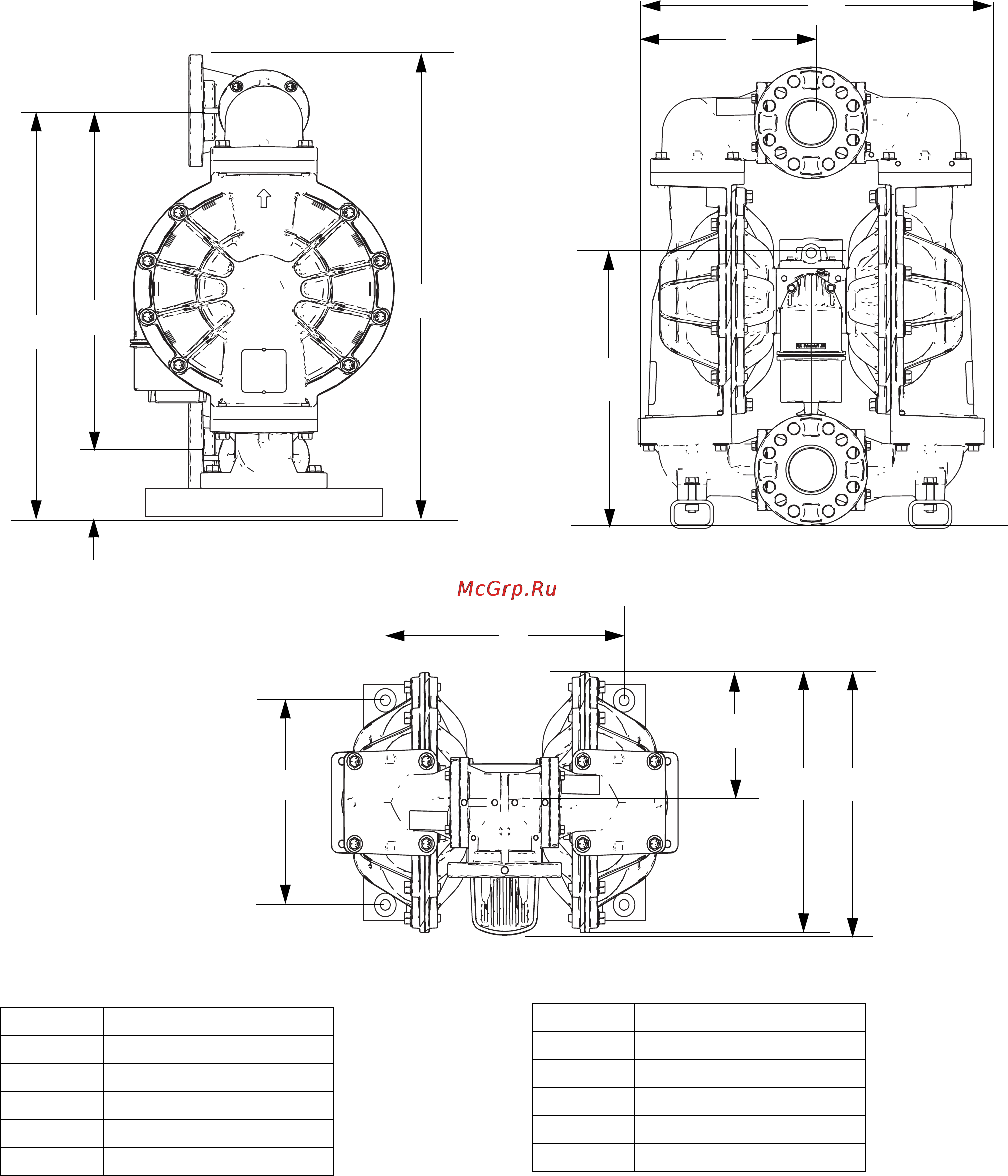

Габариты насоса из алюминия
332179G 17
Габариты насоса из алюминия
ti16557a
ti16558a
ti16559a
A
B
D
C
E
F
G
Воздушный
впуск (сторона,
противоположная
от глушителя)
H
J
K
L
M
A 62,2 см (24,50 дюйма)
B 72,7 см (28,63 дюйма)
C 10,5 см (4,13 дюйма)
D 82,7 см (32,56 дюйма)
E 30,6 см (12,04 дюйма)
F 61,2 см (24,08 дюйма)
G 50,0 см (19,70 дюйма)
H 21,0 см (8,25 дюйма)
J 42,9 см (16,91 дюйма)
K 42,1 см (16,56 дюйма)
L 33,0 см (13,00 дюйма)
M 41,9 см (16,5 дюйма)
