Установка
12 332179G
Вытяжная вентиляция
.
Чтобы обеспечить отвод выхлопного воздуха в
удаленное место, выполните указанные ниже
действия.
1. Снимите глушитель (U) с выпускного отверстия
для воздуха (K).
2. Прикрепите заземленный выпускной воздушный
шланг (S) и подсоедините глушитель (U) с другого
конца шланга. Минимальный размер выпускного
воздушного шланга – внутр. диам. 25 мм (1
дюйм). Если требуется шланг длиннее 4,57 м (15
футов), необходимо использовать шланг
большего диаметра. Не допускайте резких
изгибов или изломов шланга.
3. Установите емкость (T) на конце линии выпуска
воздуха для сбора жидкости в случае разрыва
мембраны. Если мембрана разрывается, вместе
с воздухом может быть выпущена
перекачиваемая жидкость.
При перекачивании воспламеняемых или токсичных
жидкостей выхлопной воздух следует отводить
в безопасное место, подальше от людей, животных,
зон обработки пищевых продуктов и всевозможных
источников возгорания. Соблюдайте все применимые
нормы.
УВЕДОМЛЕНИЕ
Выпускное отверстие для воздуха имеет резьбу
1 npt. Не ограничивайте выпуск воздуха из
соответствующего отверстия. Чрезмерное
ограничение выхлопного воздуха может стать
причиной хаотичной работы насоса и
непродолжительного срока службы мембраны.

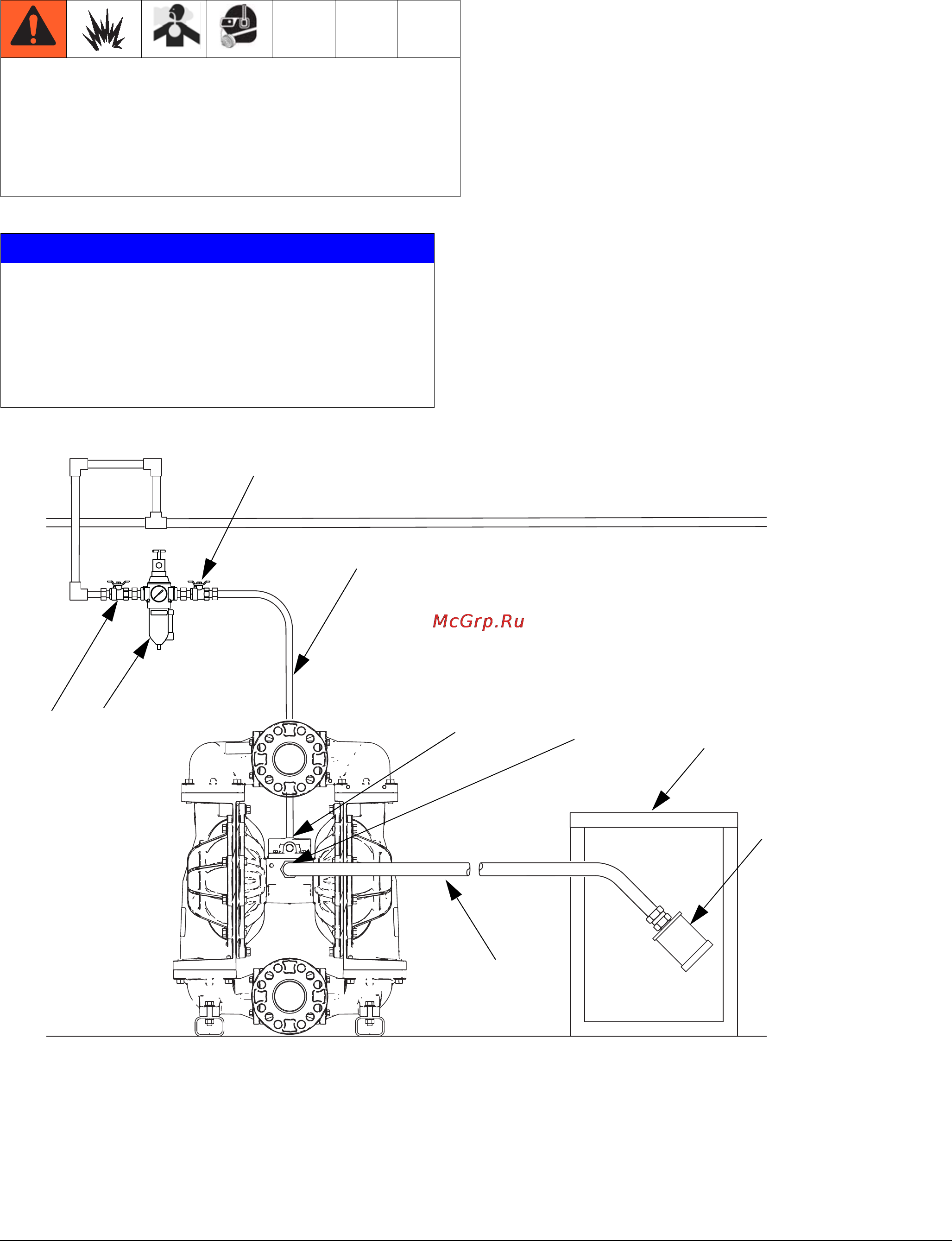

РИС. 4. Вытяжная вентиляция
C
B
A
K
J
D
T
S
ti18606a
Обозначения:
A Линия подачи воздуха
B Главный воздушный клапан стравливающего типа
(может потребоваться для установки насоса)
C Блок воздушного фильтра/регулятора
D Главный воздушный клапан (для вспомогательных
приспособлений)
J Отверстие для впуска воздуха (не видно)
KОтверстие для выпуска воздуха
S Заземленный выпускной воздушный шланг
TЕмкость для удаленного выпуска воздуха
U Глушитель
U
