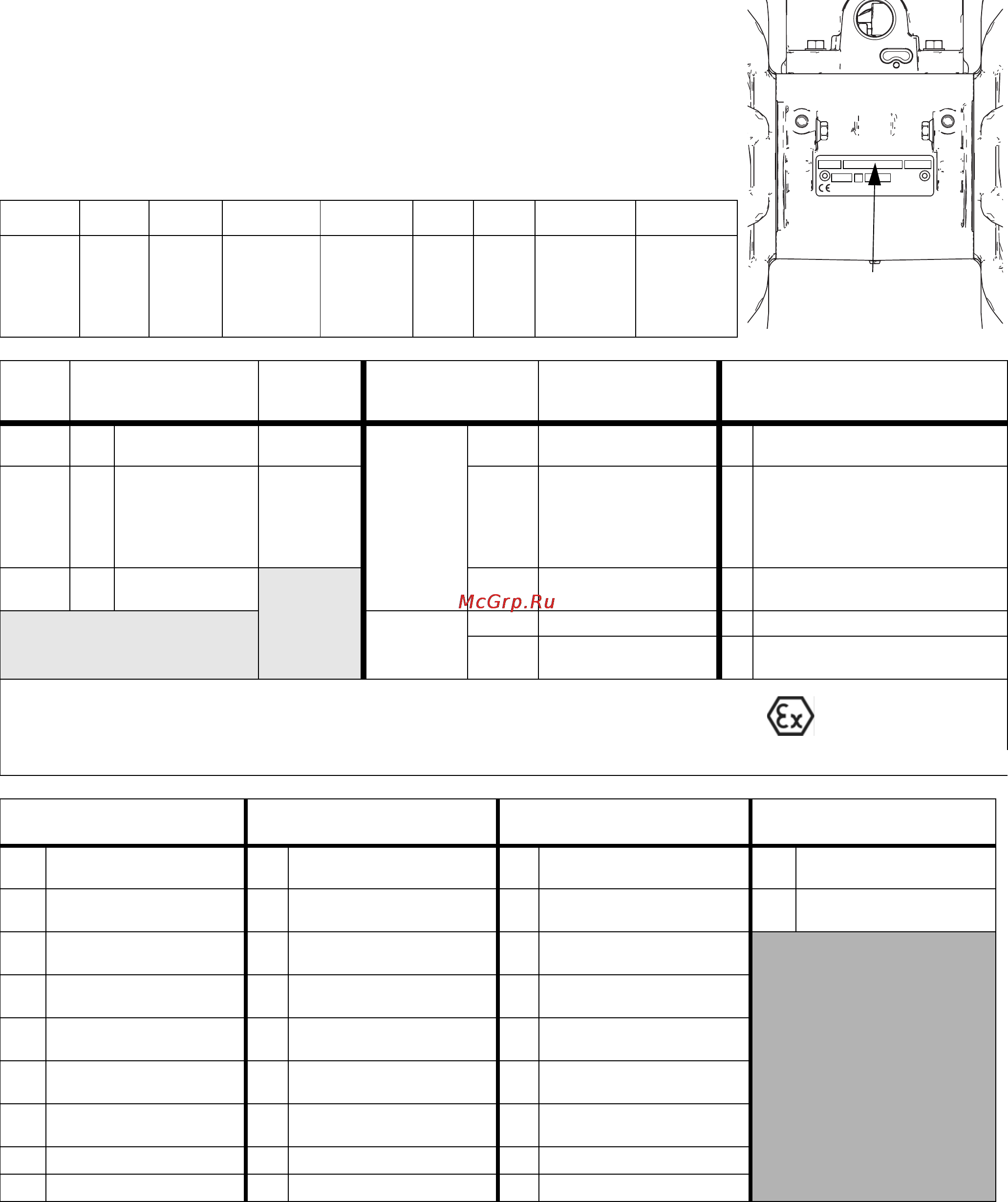

Матрица номеров комплектаций
4 332179G
Матрица номеров комплектаций
Посмотрите на табличке с паспортными данными насоса номер
комплектации. Воспользуйтесь приведенной далее матрицей для
определения компонентов насоса.
Пример номера комплектации: 3300A-PA01AA1TPACTPBN
* В моделях с седлами из бутадиенакрилонитрильного каучука, фтор-каучукового фторэластомера или термоэластопласта
уплотнительные кольца не используются.
3300 A P A01A A1 TP AC TP BN
Модель
насоса
Жидкост
ь
Раздел
Матери
ал
Тип
привода
Центральная
секция и
воздушный
клапан
Крышки
секции
жидкости и
коллекторы
Седла Шарики Мембраны Уплотнения
коллектора
и седел
&21),*85$7,21123$5712 6(5,$/12
6(5,(6'$7(&2'(
0$;:3536,EDU
Номер комплектации
насоса
ti17770a
Насос
Жидкость Раздел
Материал Тип привода
Материал
центральной секции и
воздушного клапана
Для использования
сэлементами
Крышки секции жидкости и
коллекторы
3300 A
Алюминий
P
Алюминий
A01A
Стандартные мембраны
A1
Алюминий, центральный фланец,
npt
3300 P†
полипропилен пневматическ
ий
A01E
Дополнительные
фтор-каучуковые
уплотнения со
стандартными
мембранами
A2
Алюминий, центральный фланец,
bspt
3300 S
Нержавеющая
сталь
A01G
Многослойные литые
мембраны
P1
Полипропилен, центральный
фланец
Полипропиле
н†
P01A
Стандартные мембраны
S1
Нержавеющая сталь, npt
P01G
Многослойные литые
мембраны
S2
Нержавеющая сталь, bspt
Насосы 3300A
(алюминий) и
3300S (
нержавеющая сталь) с алюминиевыми центральными
секциями имеют сертификат
II 2 GD c IIC T4
† Насосы с секциями жидкости или центральными секциями из полипропилена не имеют сертификат ATEX.
Седла обратного клапана Шарики обратного клапана Мембрана Уплотнения коллектора
и седел*
AC Ацеталь AC Ацеталь BN Бутадиенакрилонитрильный
каучук
BN Бутадиенакрилонитрильны
й каучук
AL Алюминий BN Бутадиенакрилонитрильный
каучук
CO Многослойный литой
полихлоропрен
PT ПТФЭ
BN Бутадиенакрилонитрильны
й каучук
CR Стандартный
полихлоропрен
CR Полихлоропрен
FK Фтор-каучуковый
фторэластомер
CW Утяжеленный
полихлоропрен
FK Фтор-каучуковый
фторэластомер
GE
Geolast
®
FK Фтор-каучуковый
фторэластомер
GE Geolast
PP Полипропилен GE Geolast PO Многослойный литой
ПТФЭ/ЭПДК
SP
Santoprene
®
PT ПТФЭ PT ПТФЭ/Santoprene, два
компонента
SS Нержавеющая сталь 316 SP Santoprene SP Santoprene
TP TPE TP TPE TP TPE
