Настройка
312959N 11
Настройка

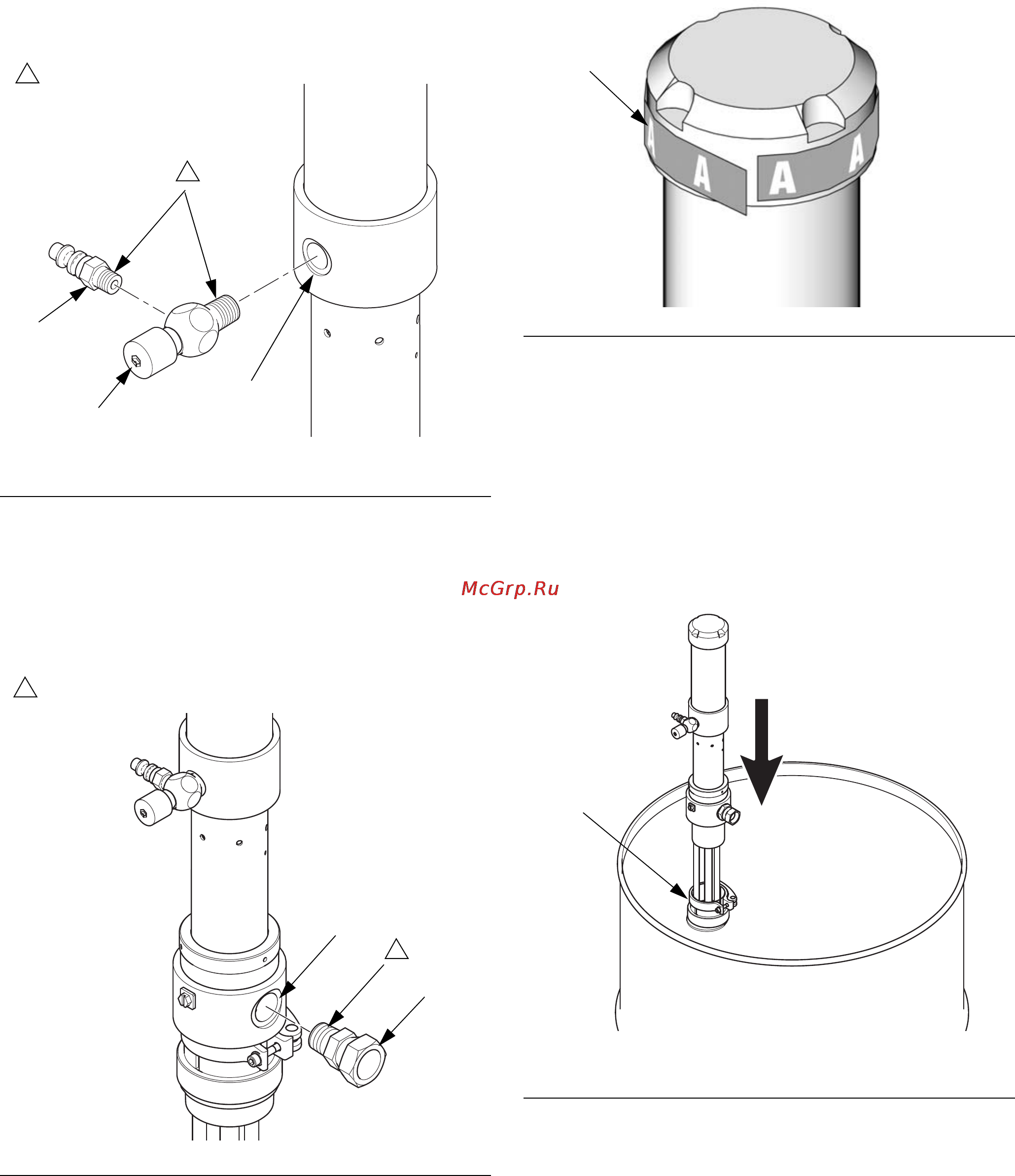

1. Нанесите герметик для резьбы на резьбы
стержневого типа воздушного игольчатого
клапана (54) и фитинга быстрого
разъединения (55). Установите во
впускное отверстие (AK).
2. Нанесите герметик для резьбы на фитинг
с наружной резьбой (BC) (не поставляется
в комплекте) и вставьте его в выпускное
отверстие (AL).
3. Пользуйтесь бирками (25) в комплекте для
определения насоса, соответствующего
материалу.
4. Смажьте внутреннюю поверхность
переходника (16) для шпунта и монтажную
резьбу. Убедитесь в том, что прокладка
установлена, и надежно ввинтите
переходник (16) для шпунта в отверстие для
шпунта в барабане. Вставьте насос через
переходник (16) и зафиксируйте на месте.
РИС. 4
Р
ИС. 5
TI17171a
1
Нанесите резьбовой герметик.
1
54
55
AK
TI17172a
1
Нанесите резьбовой герметик.
1
AL
BC
РИС. 6
Р
ИС. 7
ti11649a
25
TI17173a
16
