Graco T1 [9/30] Стандартная установка для операций смазывания
![Graco T1 [9/30] Стандартная установка для операций смазывания](/views2/1193915/page9/bg9.png)
Стандартная установка
312959N 9

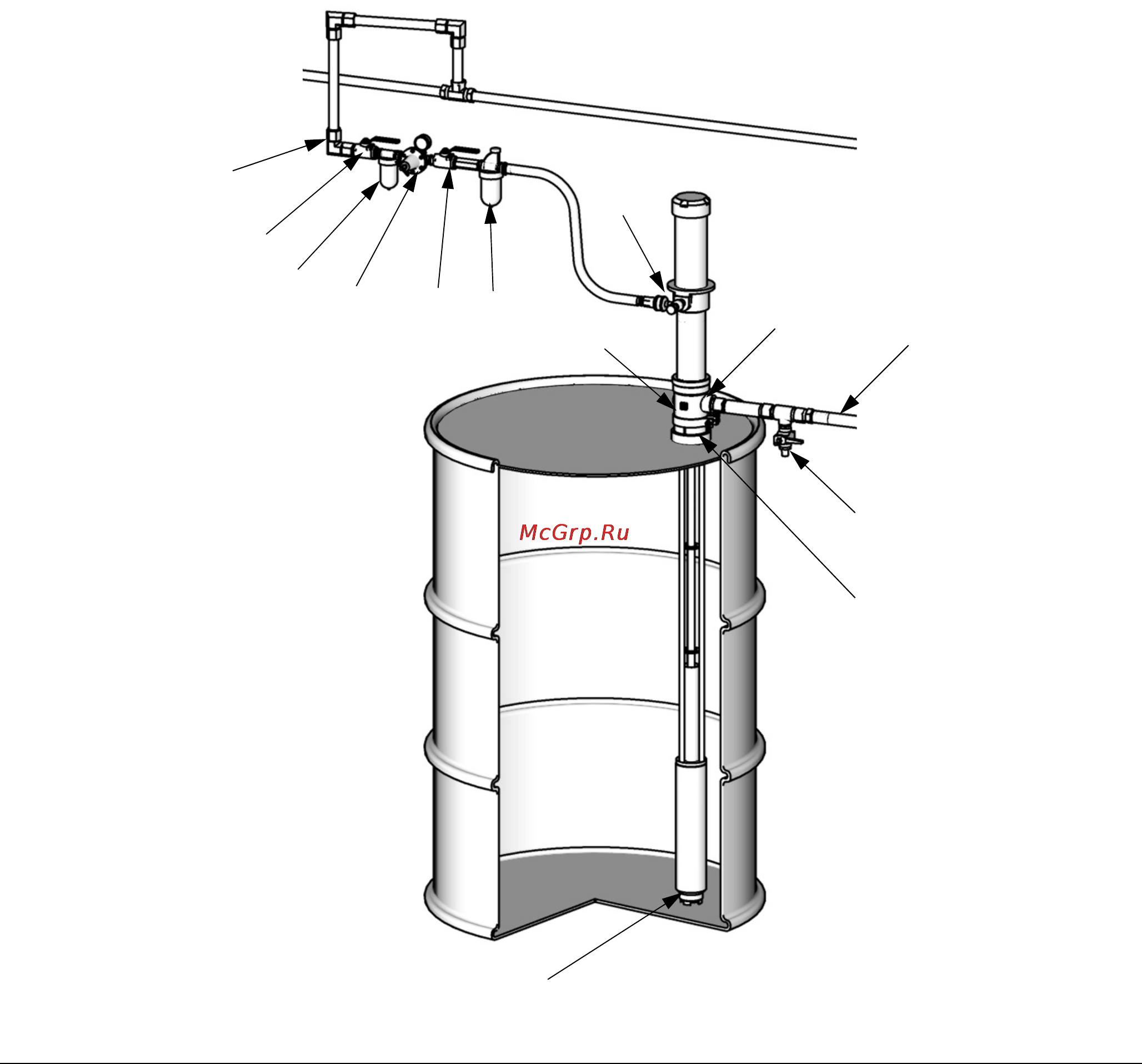

Стандартная установка для операций смазывания
Обозначения на РИС. 3.
AA Регулятор давления воздуха насоса
AB Смазочное устройство линии подачи воздуха
AC Фильтр линии подачи воздуха
AD Главный воздушный спускной клапан
(обязателен для насоса)
AE Клапан слива жидкости (обязателен)
AF Переходник для шпунта
AG Заземленный воздушный шланг
AH Заземленный шланг подачи жидкости
AJ Впускное отверстие жидкости насоса
AK Впускное отверстие воздуха насоса,
1/4дюйма npt(f)
AL Выпускное отверстие жидкости насоса,
1/2дюйма, npt(f)
AM Отверстие линии возврата
Р
ИС. 3: Стандартная установка для операций смазывания
ti11573a
AA
AB
AC
AD
AE
AM
AG
AH
AJ
AK
AL
AD
AF
