Настройка
12 312959N
5. Установите линию подачи воздуха
(с внешним диаметром не менее 76мм
или 3/8дюйма) с быстроразъемной
воздушной муфтой (56).
6. Подсоедините заземленный жидкостный
шланг (AH) к выпускному отверстию для
жидкости 1/2 npt(f) (AL). В циркуляционной
системе снимите трубную заглушку (2) и
подсоедините линию возврата жидкости к
отверстию линии возврата 3/8 npt (f) (AM).
Заземление
1. Насос. Подсоедините провод заземления
(Y) к заземляющему винту (24) и надежно
затяните винт. См. РИС. 9. Другой конец
провода соедините с точкой истинного
заземления. Обеспечьте соответствие всем
национальным, региональным и местным
электротехническим правилам и нормам.
2. Воздушный компрессор. В соответствии
с рекомендациями производителя.
3. Шланги подачи жидкости. Пользуйтесь
только заземленными шлангами
максимальной длиной 91м (300футов),
чтобы обеспечить целостность заземления.
4. Дозирующий клапан. Заземляется
посредством соединения с надлежащим
образом заземленным шлангом подачи
жидкости и насосу.
5. Окрашиваемый объект. Согласно местным
правилам и нормам.
6. Контейнер для подачи жидкости. Согласно
местным правилам и нормам.
7. Все используемые для промывки емкости с
растворителем, в соответствии с местными
правилами и нормами. Пользуйтесь только
металлическими электропроводящими
емкостями. Не ставьте емкость на
непроводящую поверхность, например
бумагу или картон, так как это нарушит
целостность заземления.
8. Для поддержания целостности заземления
при промывке или сбросе давления всегда
плотно прижимайте металлическую часть
распылительного пистолета или
дозирующий клапан к краю заземленной
металлической емкости и затем нажимайте
пусковой курок пистолета или приводите в
действие клапан.

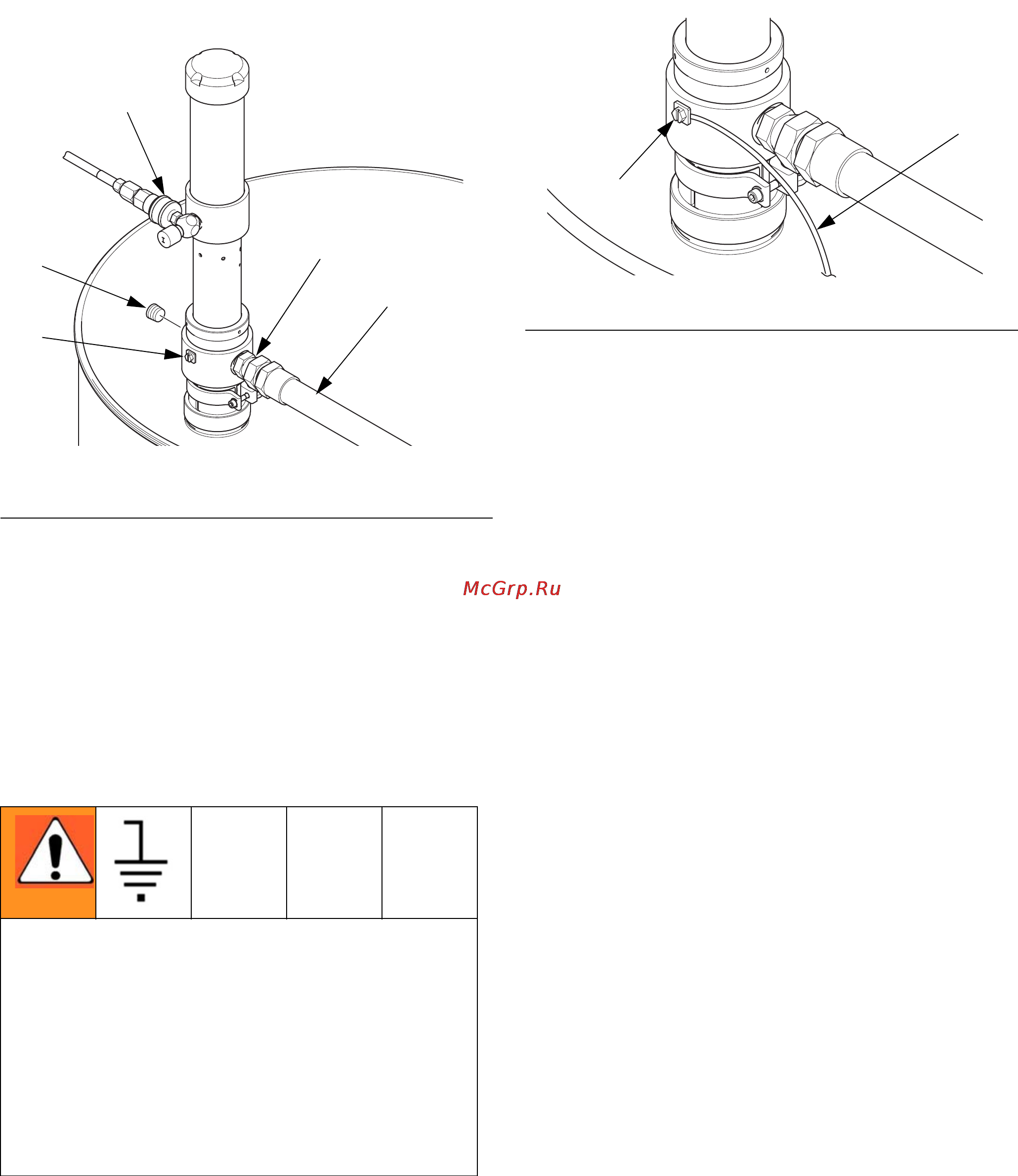

РИС. 8
Для снижения риска статических
разрядов заземлите насос и все остальное
оборудование, используемое или
находящееся в месте выполнения работ.
Изучите местные электротехнические
правила, содержащие детальные
требования к заземлению соответствующего
оборудования в данном регионе.
Заземлите все оборудование.
TI17174a
2
AH
AL
AM
56
РИС. 9
TI17175a
Y
24
