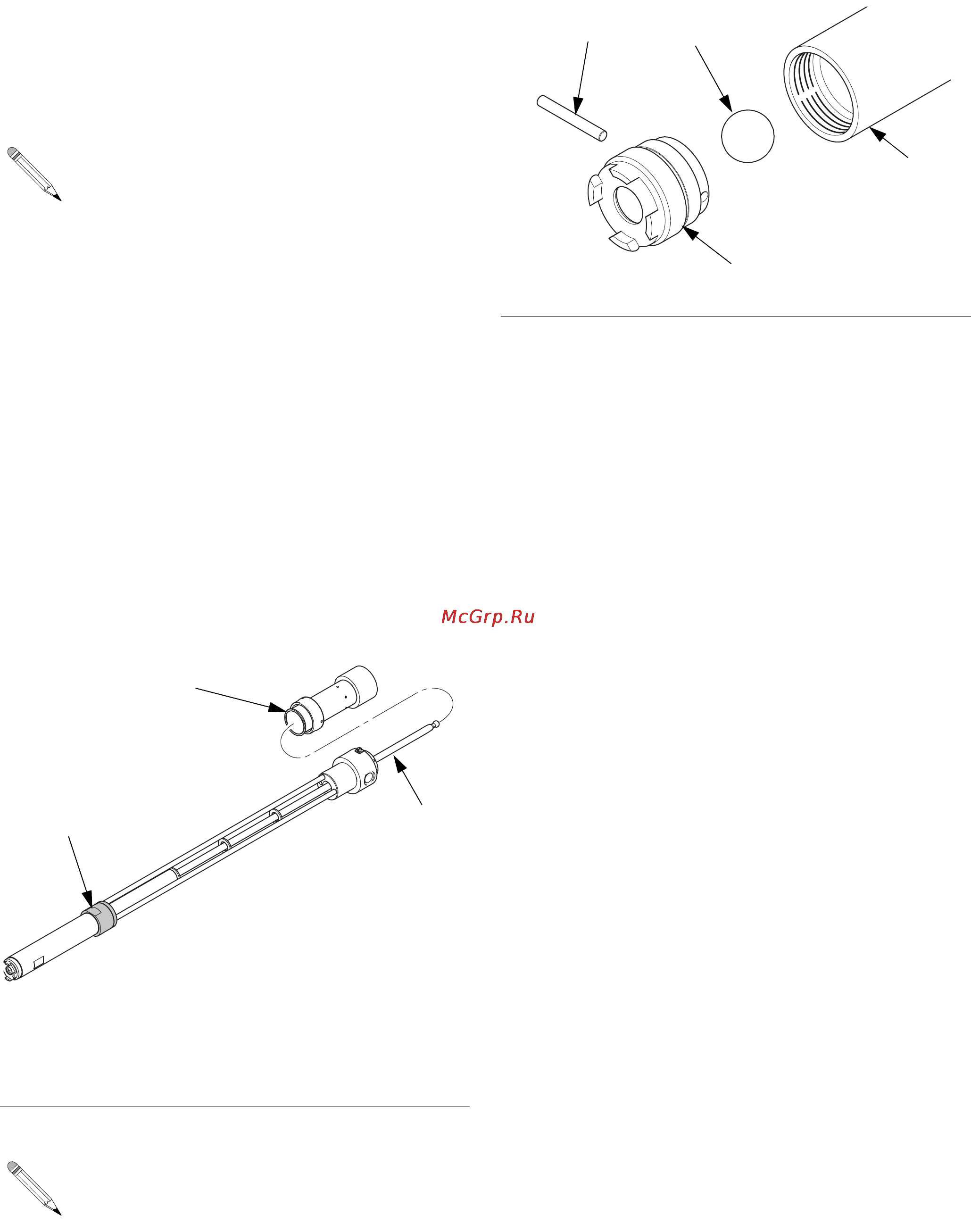

![Graco T1 [17/30] Разборка нижнего блока насоса](/views2/1193915/page17/bg11.png)
Ремонт
312959N 17
3. Обратно установите пружину (7) и прокладку
(27) на крышку цилиндра (34) и навинтите
крышку на цилиндр (8). Ввинтите цилиндр в
основание (13) пневматического двигателя.
См. РИС. 10.
Разборка нижнего блока
насоса
1. Отвинтите соединительное кольцо (15)
пневматического двигателя. Положите
насос на бок и поворачивайте до тех пор,
пока шарик на соединительном штоке (37)
насоса не выйдет из гнезда в штоке поршня
(35) двигателя. Отделите двигатель от
поршневого насоса.
2. Отвинтите корпус впускного клапана (29) от
цилиндра поршня (58). Разберите впускной
клапан.
3. Отвинтите цилиндр поршня (58) от рамы
насоса (36).
В середине 2013г. секция подачи
жидкости была модернизирована для
предотвращения ослабления
резьбовых соединений вследствие
вибрации. Также были добавлены
плоские участки под гаечный ключ для
более удобного обслуживания.
Насосы серий A и B можно
модернизировать с помощью
ремонтного комплекта 24R989.
РИС. 14
Порядок выполнения ремонта
пневматического двигателя см. в
разделе Разборка пневматического
двигателя на стр. 15.
TI17178b
15
37
★ Удерживайте раму насоса серии A и B с помощью
ленточного гаечного ключа. На насосах серии C
предусмотрены плоские участки под гаечный ключ.
★
РИС. 15
TI17179b
28
29
5
58
