Ремонт
312959N 15
Ремонт
Перед началом
• Убедитесь в наличии под рукой всех
необходимых для ремонта деталей.
• Очистите все детали совместимым
растворителем. Осмотрите детали,
убедитесь в отсутствии признаков износа
или повреждений и при необходимости
замените.
• По возможности промойте насос.
Остановите насос в нижней точке хода
поршня. Выполните инструкции раздела
Процедура снятия давления на стр. 13 до
начала любых ремонтных работ в системе.
• Отсоедините шланги воздуха и жидкости и
провод заземления. Снимите насос с его
крепления и зажмите его в тисках.
Необходимые инструменты
• Плоскогубцы.
• Набор гнездовых ключей.
• Набор разводных ключей.
• Инструмент для вставки 24B917.
Разборка пневматического
двигателя
1. Отвинтите крышку (34) с цилиндра (8). Для
замены пружины (7) осторожно подденьте ее
в направлении спирали. Осмотрите пружину
(7) и прокладку (27) и убедитесь в отсутствии
признаков износа или повреждений. При
необходимости замените. См. РИС. 10.
2. Отвинтите цилиндр (8) с основания
пневматического двигателя (13) и снимите
цилиндр с воздушного поршня (38) прямым
движением вверх. Отвинтите вручную или
воспользуйтесь цепным ключом во избежание
деформации цилиндра. См. РИС. 10.
Для уменьшения риска получения травмы во
время технического обслуживания
пневматического двигателя всегда снимайте
крышку цилиндра (34) с воздушного цилиндра
(8), прежде чем снимать воздушный цилиндр с
основания (13).

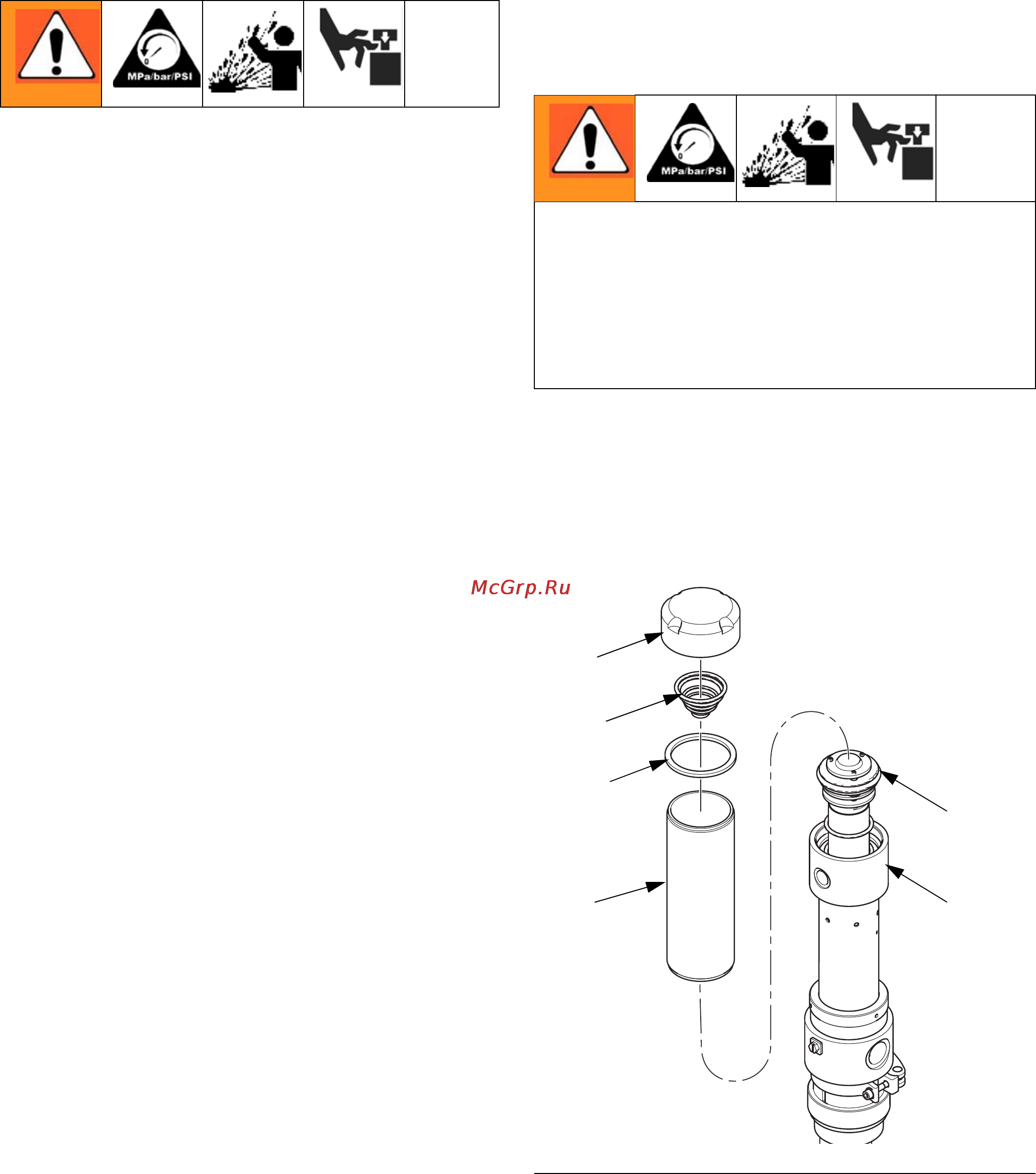

РИС. 10
TI17176a
34
7
27
8
13
38
