Ремонт
18 312959N
4. Нажимайте на соединительный шток
насоса (37) до высвобождения блока
жидкостного поршня из рамы поршневого
насоса (36). Извлеките блок поршня и
соединительный шток из рамы. Снимите с
рамы подшипник (31) и уплотнение (51).
5. Отвинтите корпус поршня (23) от корпуса
клапана поршня на штоке жидкостного
поршня (19).
6. Отвинтите шток жидкостного поршня
(19) от соединительного штока насоса (37).
Снимите манжетное уплотнение (17) и
подшипник (18).

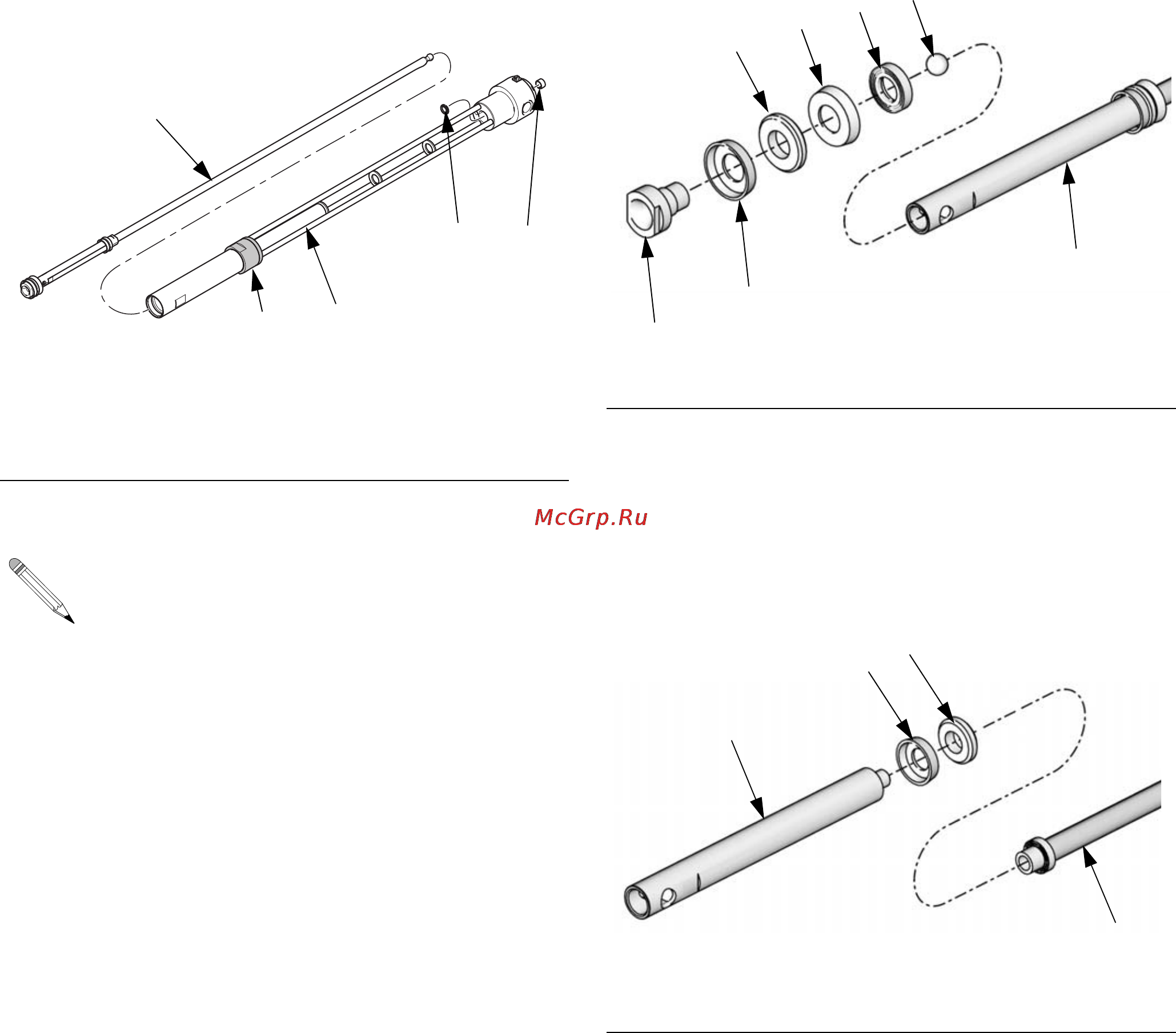

РИС. 16
Задиры или неровности поверхности на
соединительных штоках (37, 19) или на
полированной внутренней стенке рамы
насоса (36) и цилиндре поршня (58)
могут привести к преждевременному
износу уплотнения и утечкам. Для
проверки этих деталей проведите
пальцем по поверхности или осмотрите
ее на свету, держа деталь под углом.
При необходимости замените.
TI17180b
37
36
51
31
★ Удерживайте раму насоса серии A и B с помощью
ленточного гаечного ключа. На насосах серии C
предусмотрены плоские участки под гаечный ключ.
★
РИС. 17
Р
ИС. 18
ti11660a
23
21
22
21
20
3
19
312766D_без уплотнения
19
17
18
37
