12
Инструкци для пользователя
IST 03 C 506 - 03

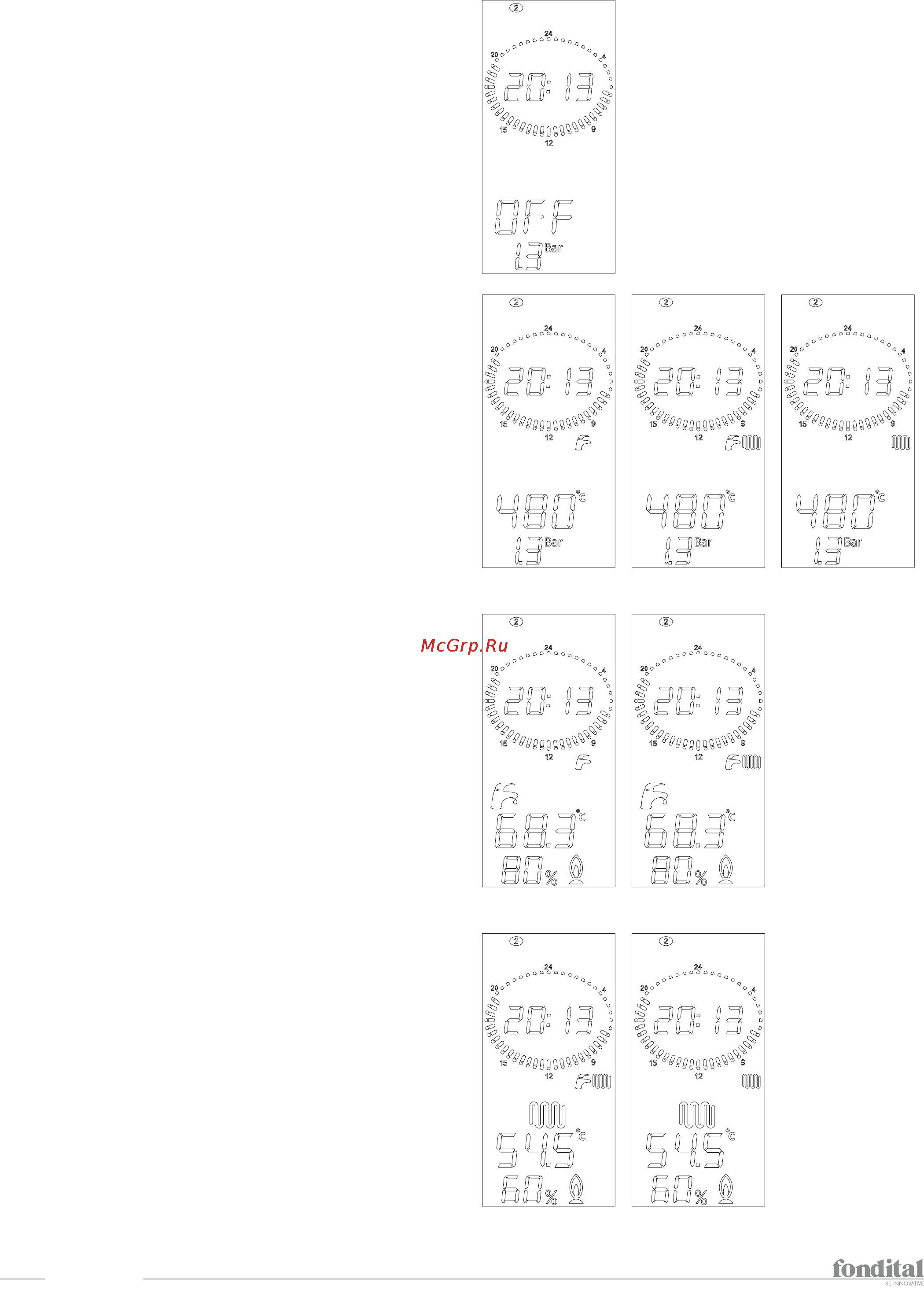

1.2 Oтображение состояния котла на дисплее
1.2.1 Котел в дежурном режиме OFF
Котел в дежурном режиме OFF
Котел работает в режимах ЛЕТО или ЗИМА или ТОЛЬКО
ОТОПЛЕНИЕ
Ни одна из функций котла не является активной
На дисплее указывается температура на подаче и давление
в системе отопления.
ЛЕТО ЗИМА ТОЛЬКО ОТОПЛЕНИЕ
Котел работает в режимах ЛЕТО или ЗИМА
Активна функция ГВС
Отображается температура горячей санитарной воды
(Только для моделей производящих ГВС)
ЛЕТО ЗИМА
Котел работает в режимах ЗИМА или ТОЛЬКО ОТОПЛЕНИЕ
Активна функция отопления
Отображается температура в подающем контуре
ЗИМА ТОЛЬКО ОТОПЛЕНИЕ
