16
Инструкци для пользователя
IST 03 C 506 - 03
4. Режим работы «ТОЛЬКО ОТОПЛЕНИЕ»
В режиме «ТОЛЬКО ОТОПЛЕНИЕ» подключена только функция
производства воды для отопления.

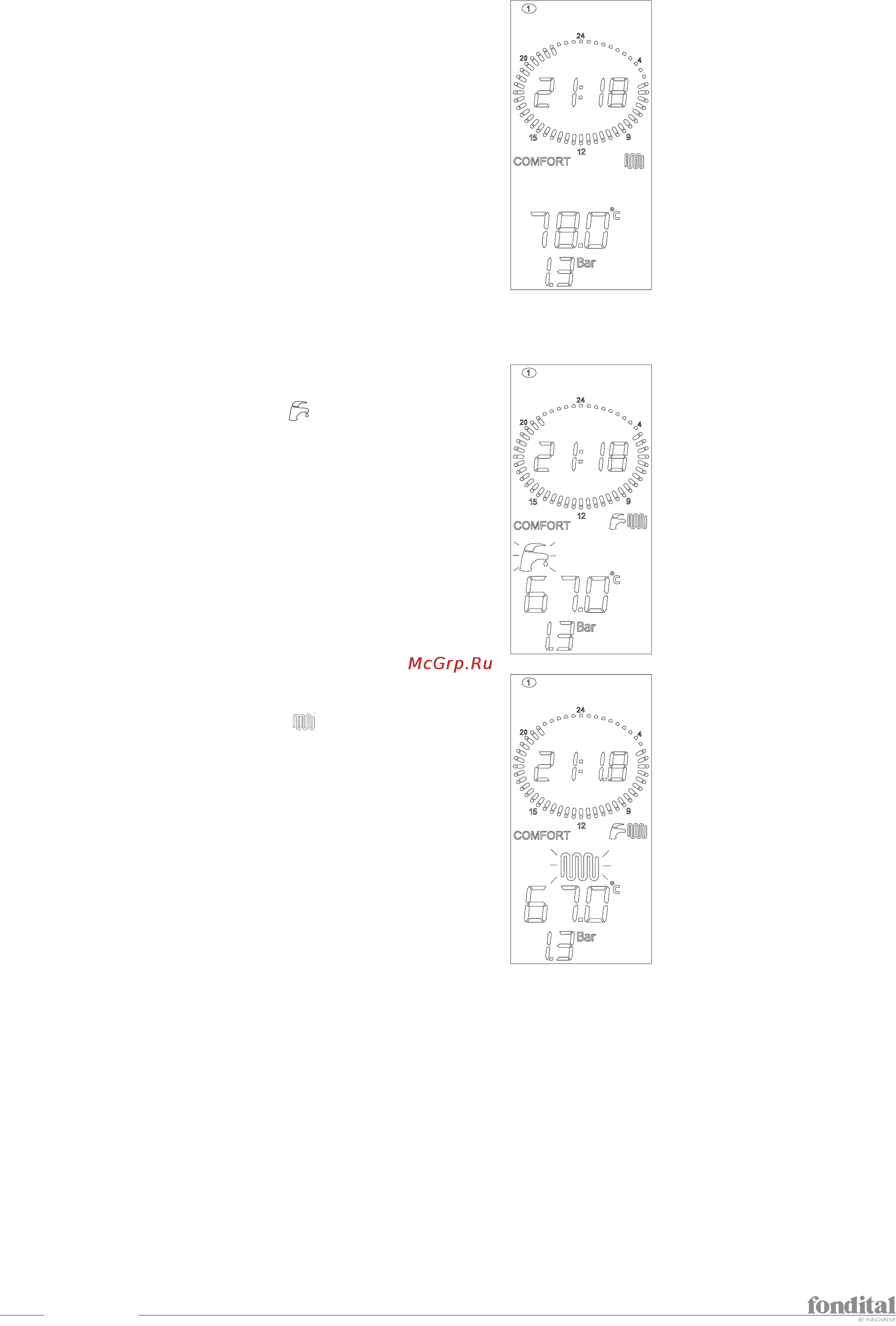

1.5 Регулировка температуры в контурах отопления и ГВС
Нажимая на кнопку +/- ГВС можно выбрать желаемую температуру
горячей санитарной воды.
В момент выбора, будет мигать символ
Пока мигает символ, активны только кнопки регулирования
температуры.
После того как вы перестанете нажимать на эту кнопку,
соответствующий символ и значение температуры будут мигать
еще 3 секунды
По истечении этого времени новое значение температуры будет
запомнено, а дисплей вернется к обычному режиму работы.
Нажимая на кнопку +/- ОТОПЛЕНИЕ, можно выбрать желаемую
температуру в контуре отопления.
В момент выбора, будет мигать символ
.
Пока мигает символ, активны только кнопки регулирования
температуры.
После того как вы перестанете нажимать на эту кнопку,
соответствующий символ и значение температуры будут мигать
еще 3 секунды
По истечении этого времени новое значение температуры будет
запомнено, а дисплей вернется к обычному режиму работы.
