Инструкци для пользователя
IST 03 C 506 - 03
1.4 Выбор режима работы

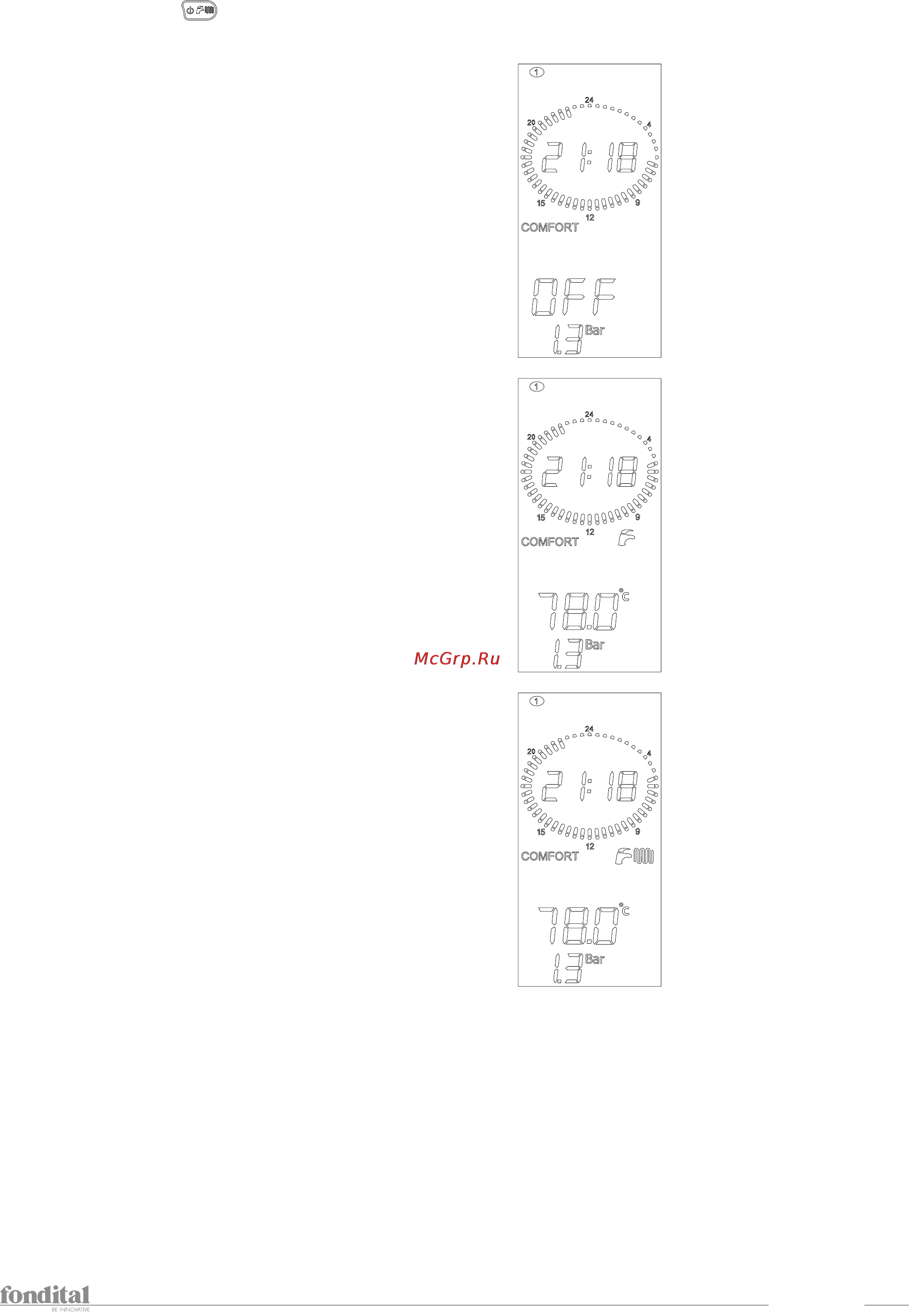

При нажатии на кнопку последовательно будут включаться режимы «ЛЕТО» , «ЗИМА» , «ТОЛЬКО ОТОПЛЕНИЕ» ,
“OFF” (выключено).
В этой фазе активны все кнопки.
1. Режим работы “OFF”
В режиме «OFF» ни одна из функций не подключена.
2. Режим работы «ЛЕТО»
В режиме «ЛЕТО» подключена только функция производства
горячей санитарной воды.
3. Режим работы «ЗИМА»
В режиме «ЗИМА» подключены обе функции: ГВС и отопление.
