31
Инструкци для пользователя
IST 03 C 506 - 03

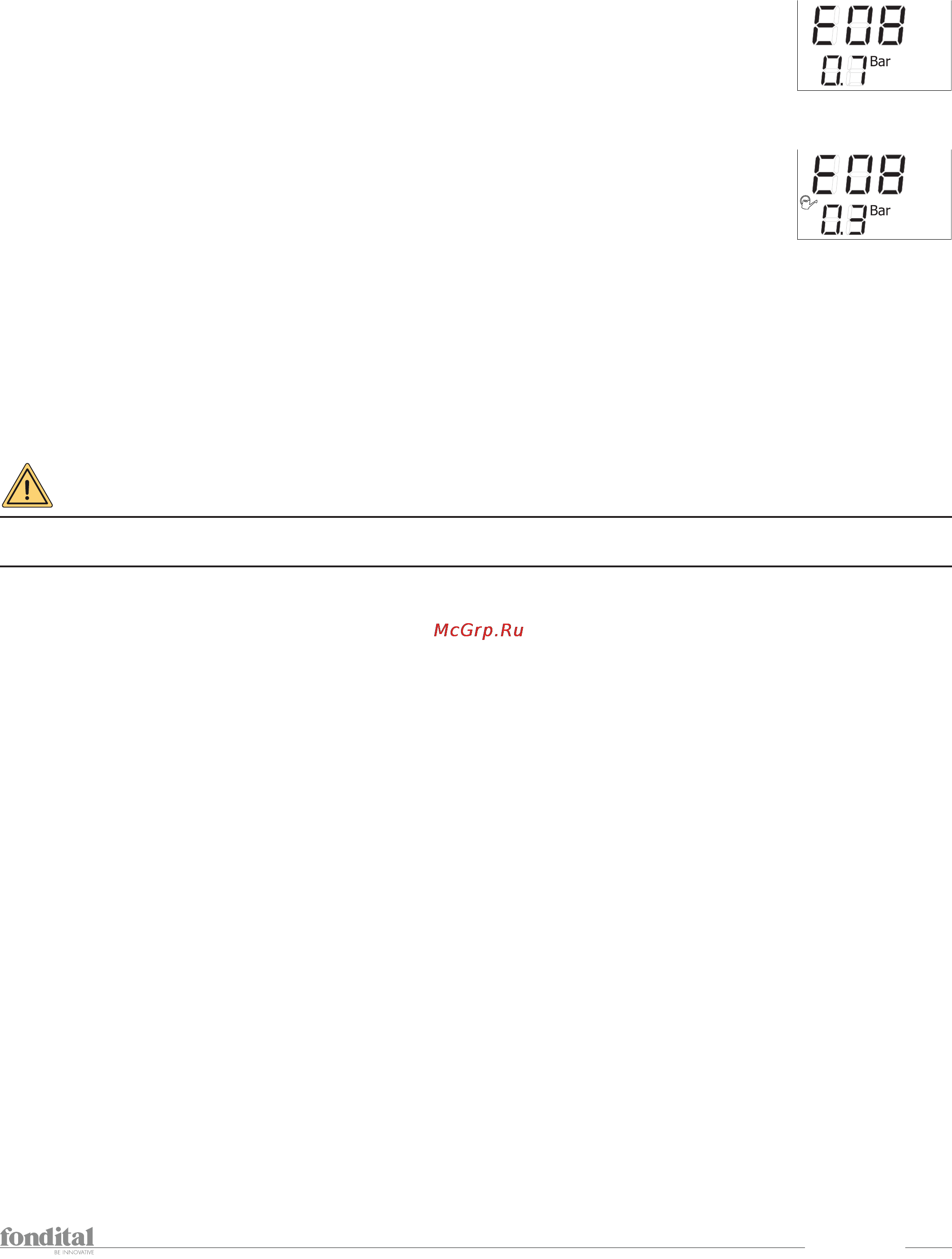

1.15.4 Блокировка котла из за неудавшейся попытки автоматической подпитки
Код неисправности E08 означает, что процедура автоматической подпитки была выполнена некорректно.
В данном случае возможны 2 варианта:
1. давление в системе отопления выше 0,4 бар
2. давление в системе отопления ниже 0,4 бар
давление в системе отопления выше 0,4 бар
Нажмите кнопку RESET для разблокировки котла и возвращению дисплея к нормальному режиму
работы.
Если автоматическая подпитка завершится успешно, то дисплей вернется к нормальному режиму
работы
Если нет, то на дисплее опять появится код неисправности E08
давление в системе отопления ниже 0,4 бар
Нажмите кнопку RESET для разблокировки котла и возвращению дисплея к нормальному режиму
работы.
Если автоматическая подпитка завершится успешно, то дисплей вернется к нормальному режиму
работы
Если нет, то на дисплее опять появится код неисправности E08
1.15.5 Cбoи в работе температурных датчиков
В случае неисправности температурных датчиков котла, на его дисплее появится соответствующий код неисправности:
• E05 неисправен датчик подачи контура отопления. Котел не работает.
• E06 неисправен датчик контура ГВС (только модель CTFS). Котел работает только в режиме ОТОПЛЕНИЕ, функция
ГВС неактивна.
• E12 неисправен датчик бойлера. В данном случае котел работает только на отопление, функция производства ГВС
отключена.
ПРЕДУПРЕЖДЕНИЕ
В этих случаях, обратитесь в Авторизованный Сервисный Центр или к квалифицированному специалисту для
проведения технического обслуживания.
