21
Инструкци для пользователя
IST 03 C 506 - 03

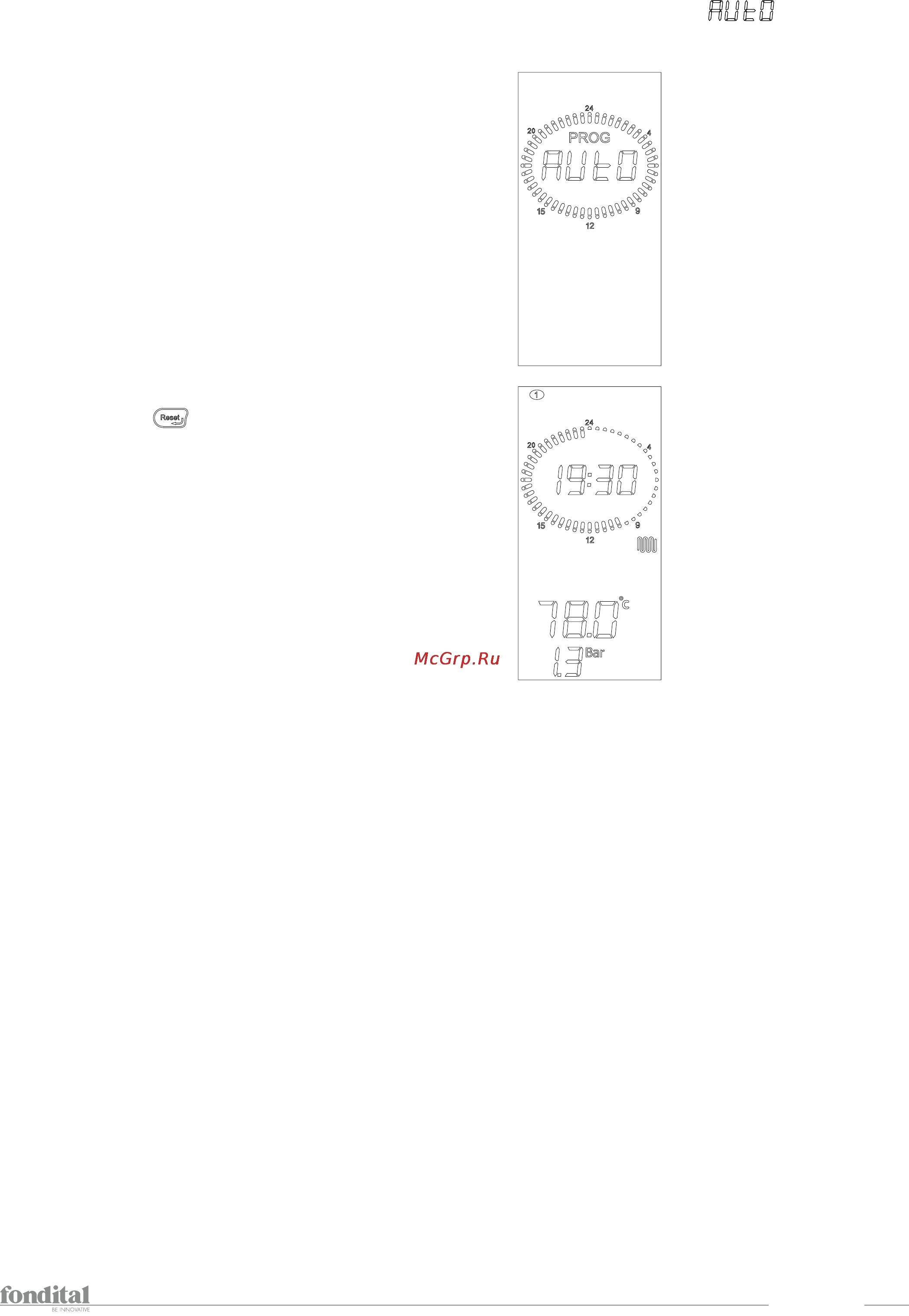

1.9 Установка «АВТОМАТИЧЕСКОЙ» программы
Выбор «АВТОМАТИЧЕСКОЙ» программы работы котла, которой соответствует пиктограмма , позволяет котлу
управлять двумя зонами отопления с использованием «дневного» и «ночного» уровней температуры, по заранее определенной
программе.
1. Для того чтобы перейти к «АВТОМАТИЧЕСКОЙ» программе
работы котла, нажмите два раза кнопку PROG.
2. Нажать кнопку OK для подтверждения
3. Нажатие кнопки
, позволяет вернуться на уровень выше,
что равнозначно отключению данной программы.
