5
IST 03 C 506 - 03

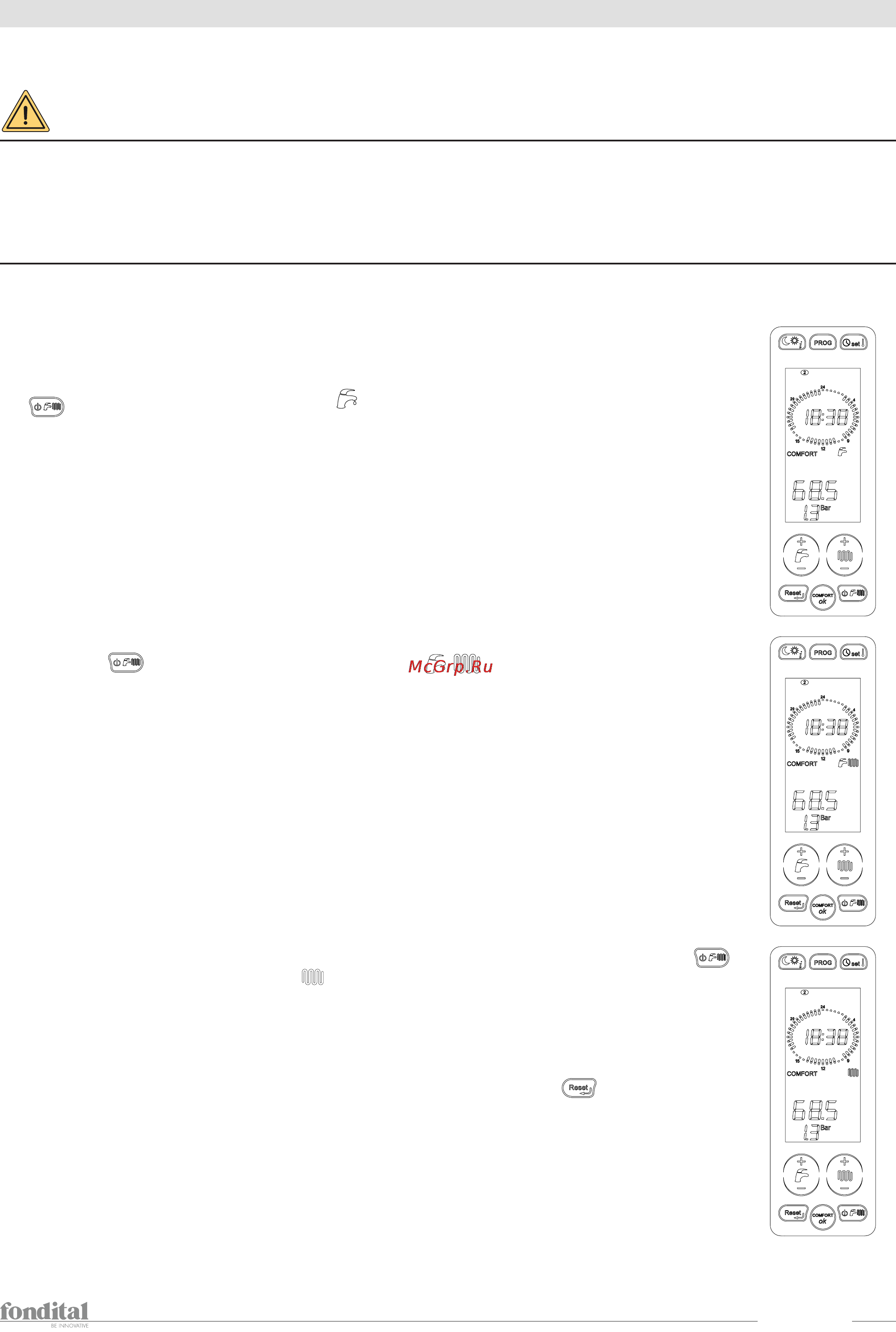

Краткое описание работы
Данные инструкции позволят осуществить быстрое включение и регулировку котла, с целью его незамедлительного
использования.
ПРЕДУПРЕЖДЕНИЕ
Данные инструкции предполагают, что установка котла осуществлена специалистами сервисного технического
центра, которые провели также первое включение и регулировку котла для обеспечения его бесперебойной и
безопасной работы.
Если на котле установлены дополнительные устройства (опция), данные инструкции не являются достаточными
для обеспечения их правильной работы. В таких случаях необходимо обращаться к полным инструкциям котла,
а также к инструкциям установленных дополнительных устройств и приспособлений (опция).
Для получения полной информации о работе котла, о его безопасном и правильном использовании, необходимо обращаться
к инструкциям приведенным в настоящем документе.
1. Открыть кран на линии подачи газа.
2. Установить в положение ON включатель на линии подачи электроэнергии; дисплей котла загорится.
3. Если нет необходимости использовать котел в режиме отопления, нажмите несколько раз кнопку
пока на дисплее не появится символ : котел будет работать только на производство ГВС.
4. Если необходима одновременная работа котла в режимах отопления и ГВС, нажмите несколько
раз кнопку пока на дисплее не появится символ .
5. Если нет необходимости использовать котел в режиме ГВС, нажмите несколько раз кнопку
пока на дисплее не появится символ : котел будет работать только на отопление.
6. **non tradotto**
7. Для регулировки температуры ГВС нажать кнопки +/- ОТОПЛЕНИЕ.
8. Установить значение желаемой комнатной температуры на комнатном термостате (если таковой
имеется). После этих приготовлений - котел готов к работе.
В случае блокировки котла, Вы можете разблокировать его, нажав на кнопку “
Если котел не возобновит свою работу после 3 попыток разблокировки, пожалуйста, обратитесь в
авторизированный сервисный центр.
