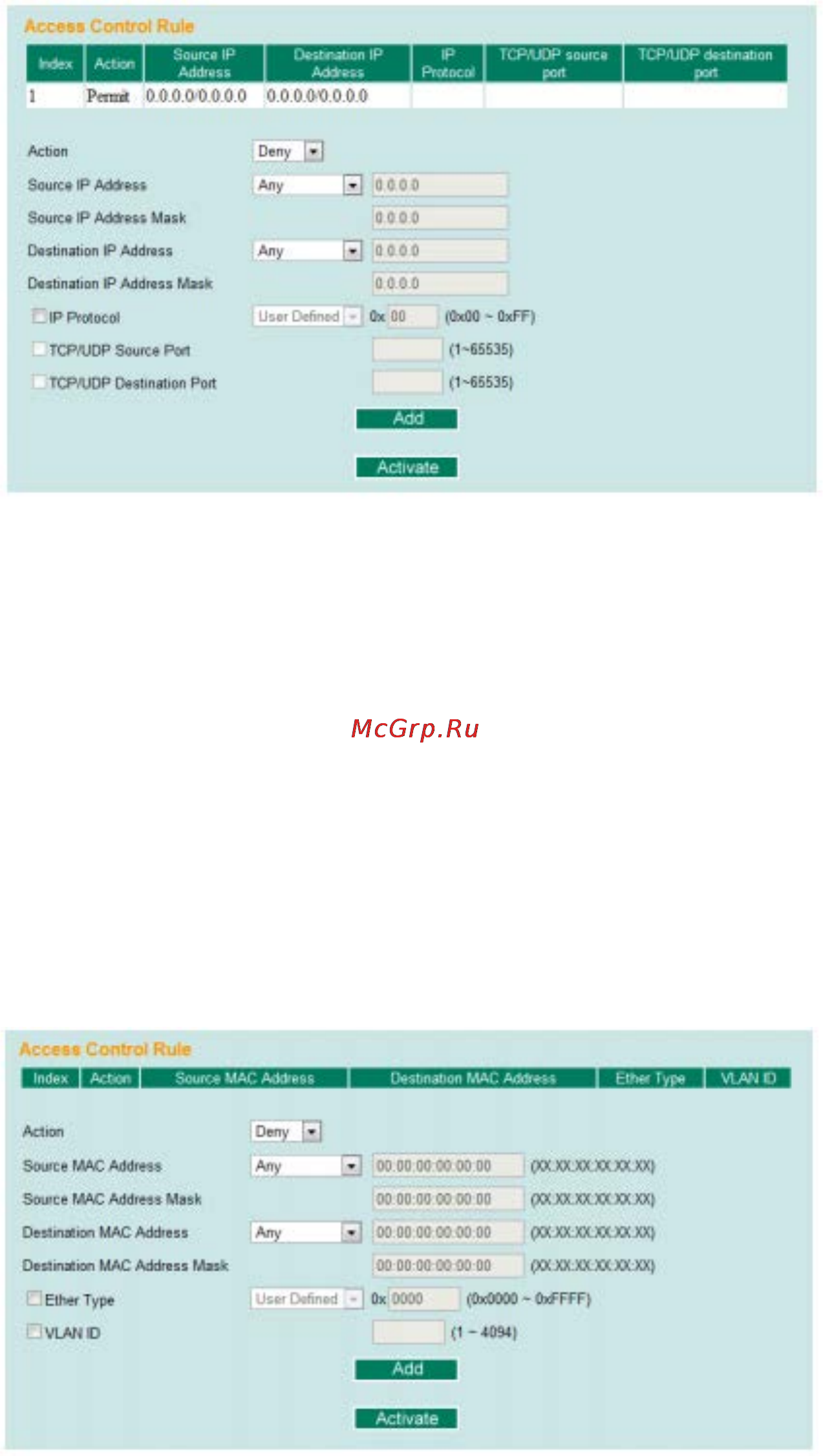

• Action (Действие): Запрещать или разрешать доступ, если критерий правила выполняется.
• Source IP Address/Source IP Address Mask (IP-адрес источника/Маска IP-адреса источника):
Определяет правило IP-адреса. Используя маску, Вы можете назначить определенные
диапазоны подсети для фильтрации. Вы можете указать как устройство-источник, так и
устройство-получатель пакета. Выберите Any, если не хотите использовать данный
критерий.
• IP Protocol (IP-протокол): Выберите тип протоколов для фильтрации: ICMP, IGMP, IP over
IP, TCP и UDP.
• TCP/UDP Source Port, TCP/UDP Destination Port (Порт источника TCP/UDP, порт
принимающего устройства TCP/UDP): Если TCP или UDP выбраны в качестве протокола
фильтрации, данный параметр позволяет выбрать номера портов для фильтрации.
После того, как настройка завершена, нажмите Add, чтобы добавить правило в список. Затем
нажмите Activate, чтобы активировать настройки.
MAC-Based (На основе MAC-адреса)
• Action (Действие): Запрещать или разрешать доступ, если критерий правила выполняется.
• Source MAC Address/Source MAC Address Mask (MAC-адрес источника/Маска MAC-адреса
источника): Определяет правило MAC-адреса. Используя маску, Вы можете назначить
определенные диапазоны подсети для фильтрации. Это позволяет проверить источник
пакета или принимающее пакет устройство. Выберите Any, если не хотите использовать
данный критерий.
• Ethernet Type (Тип Ethernet-протокола): Выберите тип Ethernet-протокола для фильтрации:
IPv4, ARP, RARP, IEEE802.1Q, IPv6, IEE802.3, PROFIENT, LLDP или IEEE1588.
• VLAN ID: Введите VLAN ID, по которому осуществлять фильтрацию.
После того, как настройка завершена, нажмите Add, чтобы добавить правило в список. Затем
нажмите Activate, чтобы активировать настройки.
