115

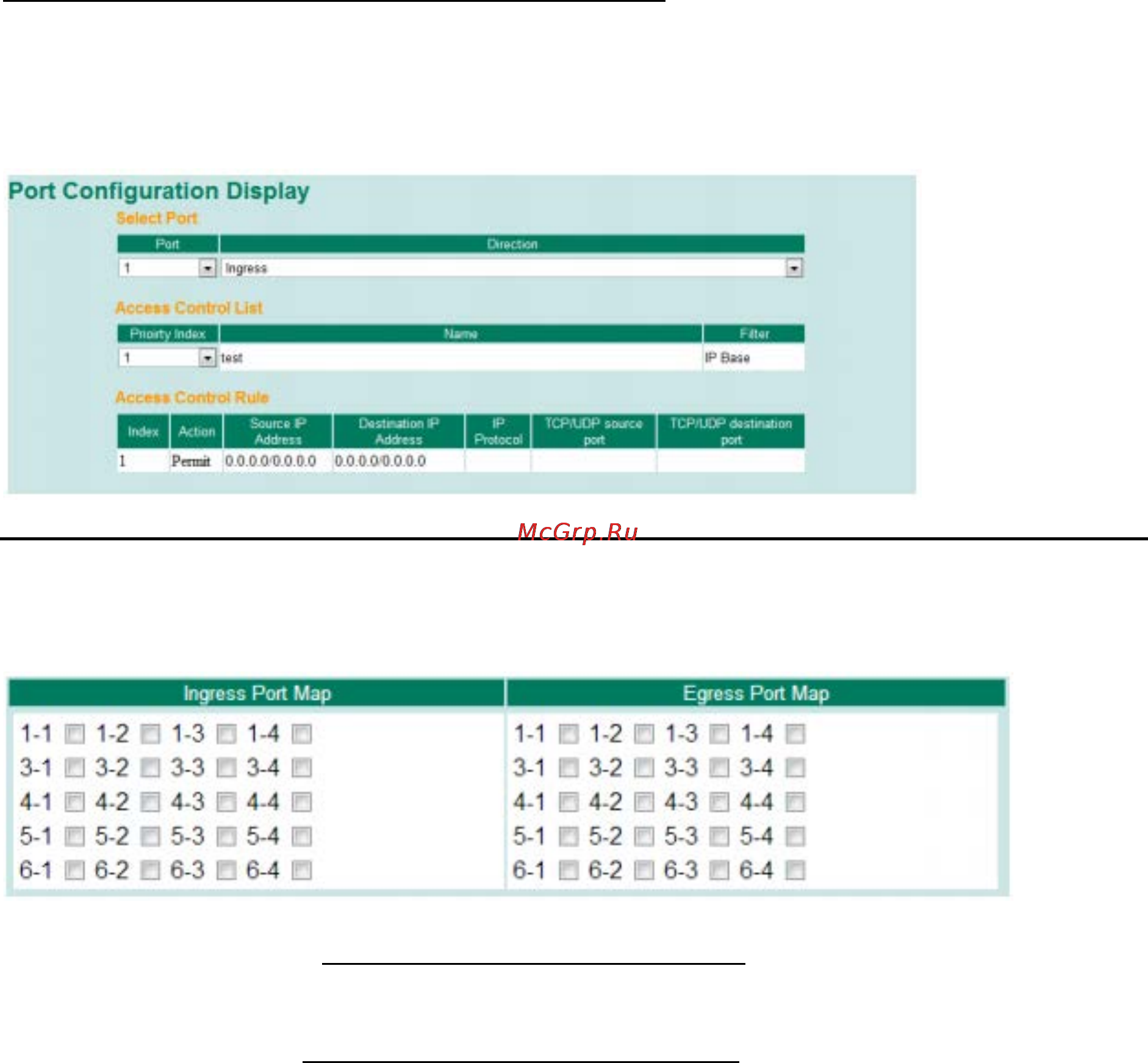

Port Configuration Display (Отображение настроек порта)
На странице Port Configuration Display отражены все настройки всех списков ACL. Здесь Вы можете
увидеть правила Ingress (входного) порта, Egress (выходного) порта или Priority Index (Индекс
приоритета). Нажмите на выпадающее меню для выбора порта (Port) или индекса приоритета
(Priority Index), все правила будут отображены в таблице.
Примечание:
Для серий EDS-828 и PT-7828 существуют два ограничения для настроек списков ACL. На
основании типа входного порта правил списка ACL, существует два типа ограничения количества
настроек.
Ограничение 1 типа:
Когда правила содержат входные порты Fast Ethernet (FE), общее количество настроек в
правилах не должно превышать 160.
Ограничение 2 типа:
Когда правила содержат входные порты Gigabit Ethernet (G
E) или не содержат входных портов
вообще, общее количество настроек не должно превышать 40.
Пример 1 для 1 типа
Правило A включает 3 входных порта FE и 4 выходных порта FE, следовательно, количество
настроек будет 3 x 4 = 12.
Правило B включает 5 входных портов FE и 6 выходных портов FE, следовательно, количество
настроек будет 5 x 6 = 30.
Правило C включает из 7 входных портов FE и 0 выходных портов, следовательно, количество
настроек будет равно 7.
Убедитесь, что сумма чисел “12+30+7” не больше, чем 160.
Пример 2 для 2 типа
Правило D включает 1 входной порт GE и 2 выходных порта FE, следовательно, количество
настроек будет 1 x 2 = 2.
Правило E включает 3 входных порта GE и 4 выходных порта GE, следовательно, количество
настроек будет 3 x 4 = 12.
Правило F включает 5 входных портов GE и 0 выходных портов, следовательно, количество
настроек будет равно 5.
