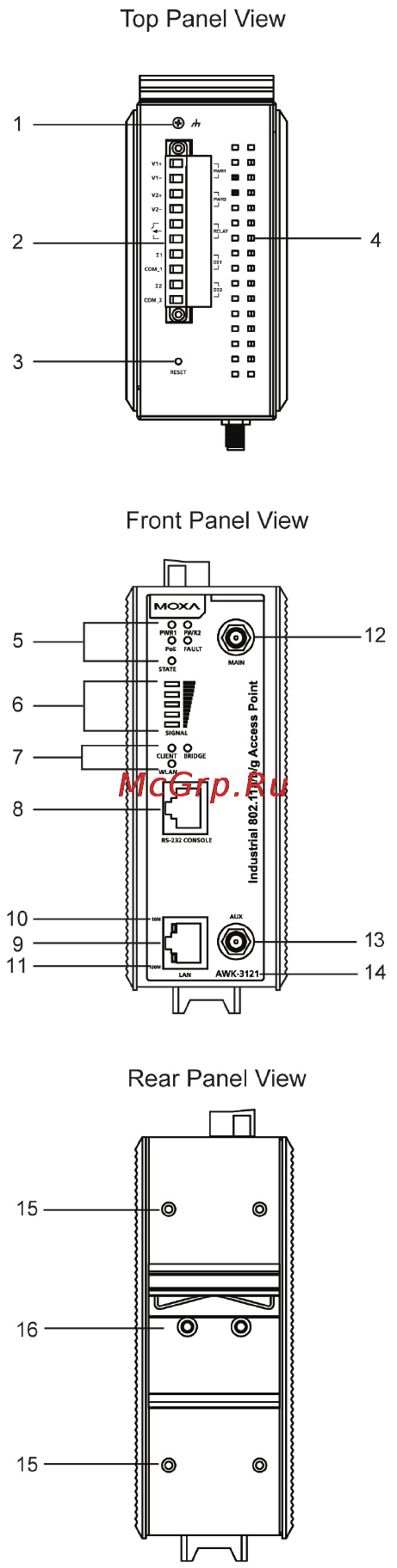

Panel Layout of the AWK-3121
1. Grounding screw
2.
Terminal block for PWR1, PWR2,
relay, DI1, and DI2
3. Reset button
4. Heat dissipation orifices
5. System LEDs: PWR1, PWR2,
PoE (discontinued starting with
HW Rev 2.0.0), FAULT, and
STATE LEDs
6. LEDs for signal strength
7. WLAN LEDs: CLIENT, BRIDGE,
and WLAN LEDs
8. RS-232 console port
9. 10/100BaseT(X) RJ45 Port
10.
10M LED
11.
100M LED
12.
MAIN antenna port
13.
AUX antenna port
14.
Model name
15.
Screw hole for wall mounting kit
16.
DIN-rail mounting kit
