- 4 -

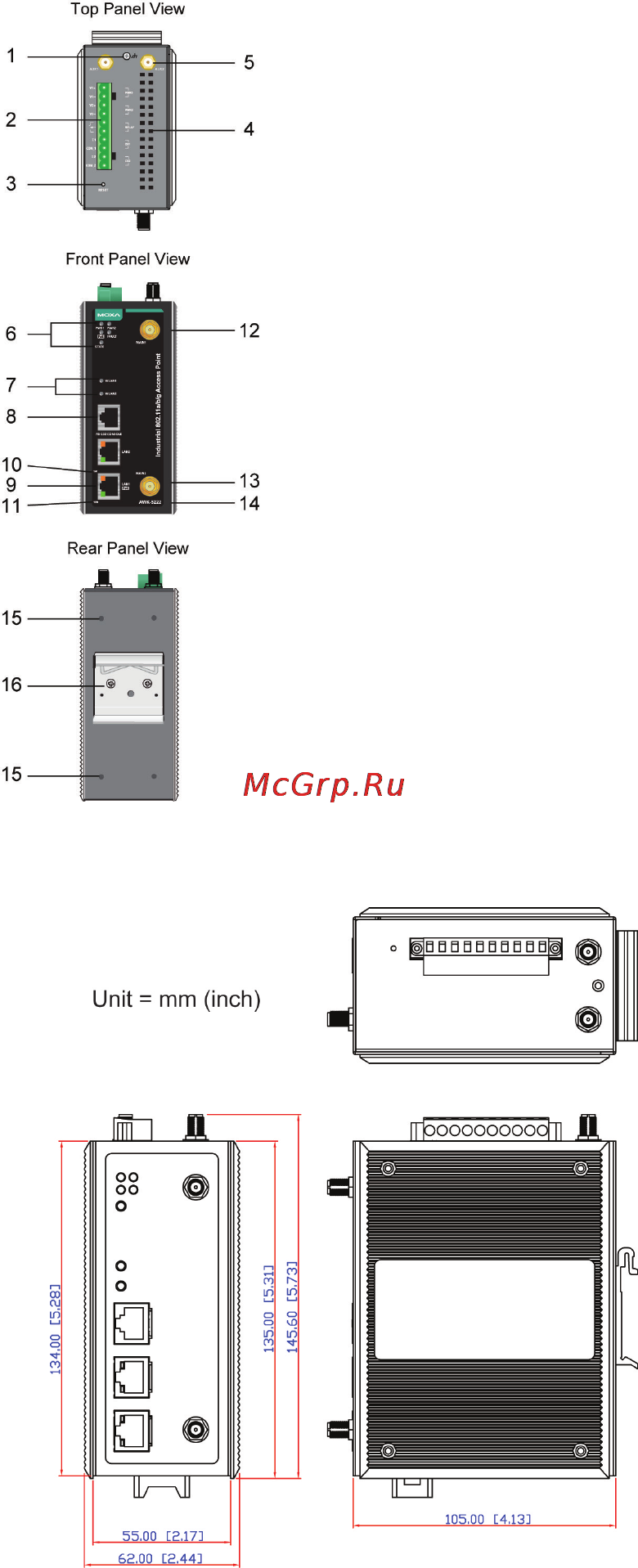

Panel Layout of the AWK-5222
1. Grounding screw
2. Terminal block for PWR1, PWR2,
relay, DI1, and DI2
3. Reset button
4. Heat dissipation orifices
5. AUX1 and AUX2 antenna ports
6. System LEDs: PWR1, PWR2,
PoE, FAULT, and STATE LEDs
7. WLAN LEDs: WLAN 1 and
WLAN2 LEDs
8. RS-232 console port
9. 10/100BaseT(X) RJ45 Port :
LAN1 and LAN2
10.
10M LED
11.
100M LED
12.
MAIN 1 antenna port
13.
MAIN 2 antenna port
14.
Model name
15.
Screw hole for wall mounting kit
16.
DIN-Rail mounting kit
Mounting Dimensions
