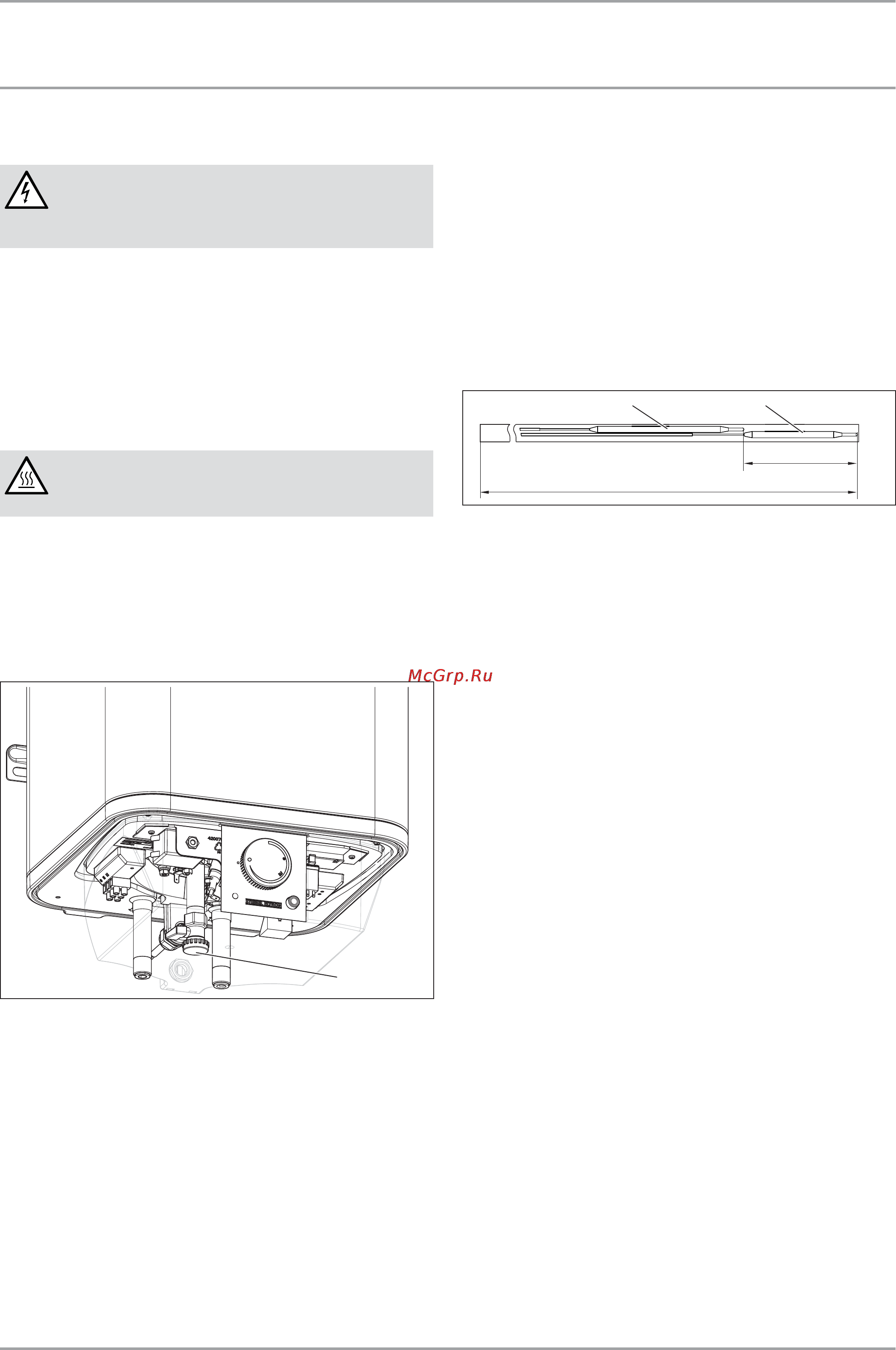

Stiebel Eltron PSH 30 COMFORT UNIVERSAL 229269 [30/44] Глубина погружения терморегулятора и ограничителя температуры
![Stiebel Eltron PSH 120 COMFORT UNIVERSAL 229273 [30/44] Глубина погружения терморегулятора и ограничителя температуры](/views2/1019993/page30/bg1e.png)
ŗƃTZ+HB%HV`eC.pVZ< qqqĪZ`.<é<`VHCĪHB
МОНТАЖ
ТЕХОБСЛУЖИВАНИЕ
15. Техобслуживание
ОПАСНОСТЬ поражения электрическим током
Все работы по установлению электрических сое-
динений и монтажу необходимо производить в
соответствии с инструкцией.
Если необходимо произвести слив воды из прибора, учи-
тывайте указания из главы «Опорожнение прибора».
15.1 Проверка предохранительного узла и
клапана
ª Регулярно проверяйте предохранительный узел и
предохранительный клапан.
15.2 Опорожнение прибора
ОПАСНОСТЬ получения ожога
При сливе воды из прибора может вытекать го-
рячая вода
Если для техобслуживания или для защиты всей установки
при опасности замерзания необходимо произвести слив
воды из прибора, нужно выполнить следующее:
ª Закройте запорный вентиль в трубопроводе подачи
холодной воды.
ª Откройте краны горячей воды во всех точках отбора.
26_02_07_0152
1
1 Крышка сливного вентиля
ª Отверните крышку со сливного вентиля.
15.3 Проверка защитного анода
ª Проверьте защитный анод первый раз через год и при
необходимости замените его.
ª После этого примите решение, через какие интер-
валы времени необходимо проводить дальнейшие
проверки.
15.4 Удаление накипи
ª Удалите из резервуара отслоившиеся отложения
накипи.
ª При необходимости удалите накипь во внутреннем
баке с помощью стандартных средств для удаления
накипи.
ª Удаляйте накипь с фланца только после демонтажа и
не обрабатывайте средствами для удаления накипи
поверхность бака и защитный анод.
15.5 Глубина погружения терморегулятора
и ограничителя температуры
21
26_02_07_0157
1 Датчик ограничителя
2 Датчик регулятора
