Stiebel Eltron PSH 30 COMFORT UNIVERSAL 229269 [42/44] Elektrická schéma zapojenia
![Stiebel Eltron PSH 30 COMFORT UNIVERSAL 229269 [42/44] Elektrická schéma zapojenia](/views2/1019993/page42/bg2a.png)
ÔŝTZ+HB%HV`eC.pVZ< qqqĪZ`.<é<`VHCĪHB
.C\`<.
`+C.:f8

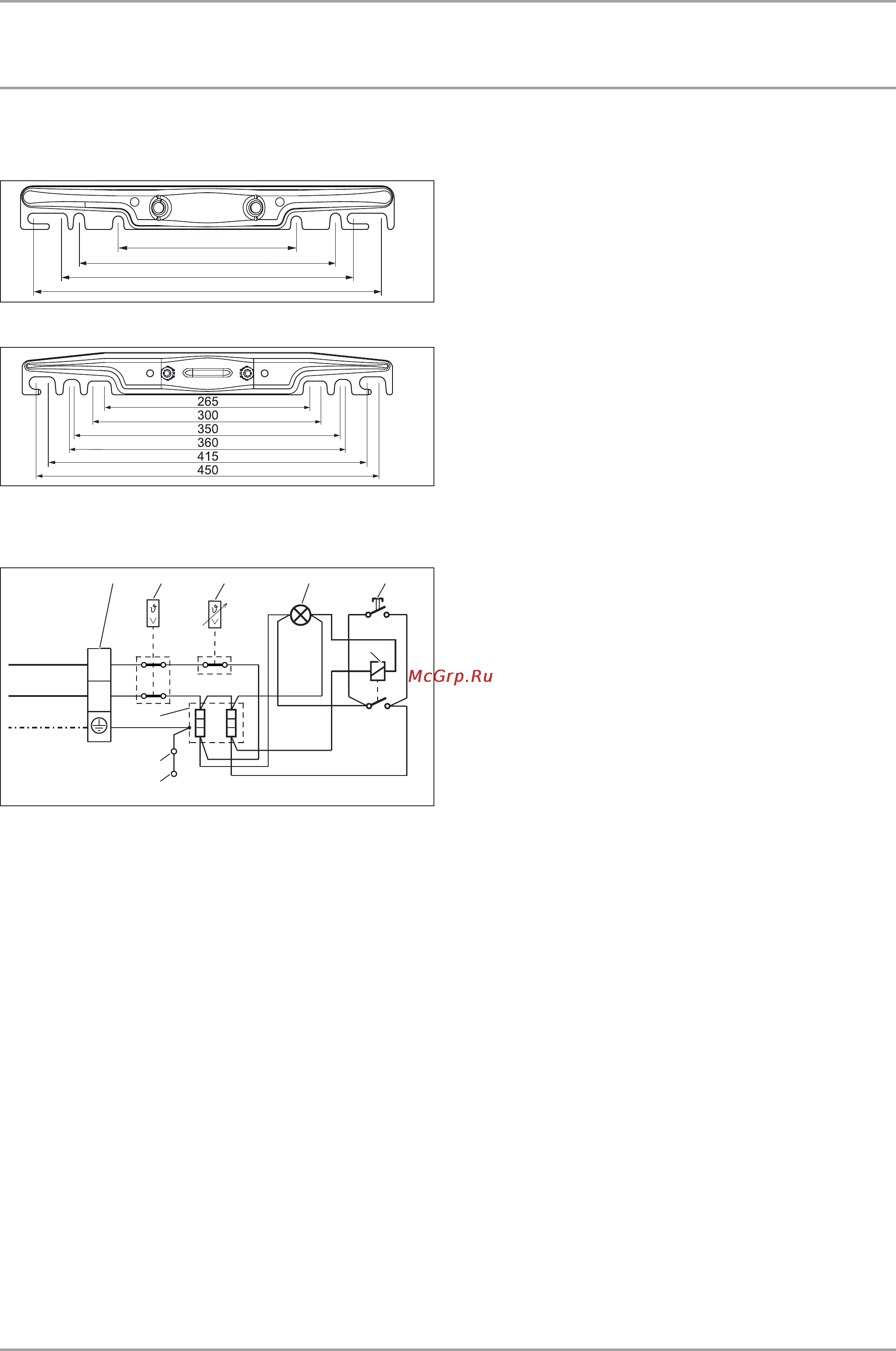

Zavesenie na stenu
30 – 50 l
80_02_07_0005
80 – 150 l
80_02_07_0006
16.2 Elektrická schéma zapojenia
1/N/PE ~ 230 V
1
/
6
7
8
9
21345
26_02_09_0134
1 Pripojovacia svorková lišta
2 Ochranný obmedzovač teploty
3 Regulátor teploty
4 Signálne svetlo pre indikátor prevádzkového stavu
5 Tlačidlo pre rýchly ohrev
6 Relé
7 Ochranná anóda
8 Nádrž
9 Vykurovacia príruba
