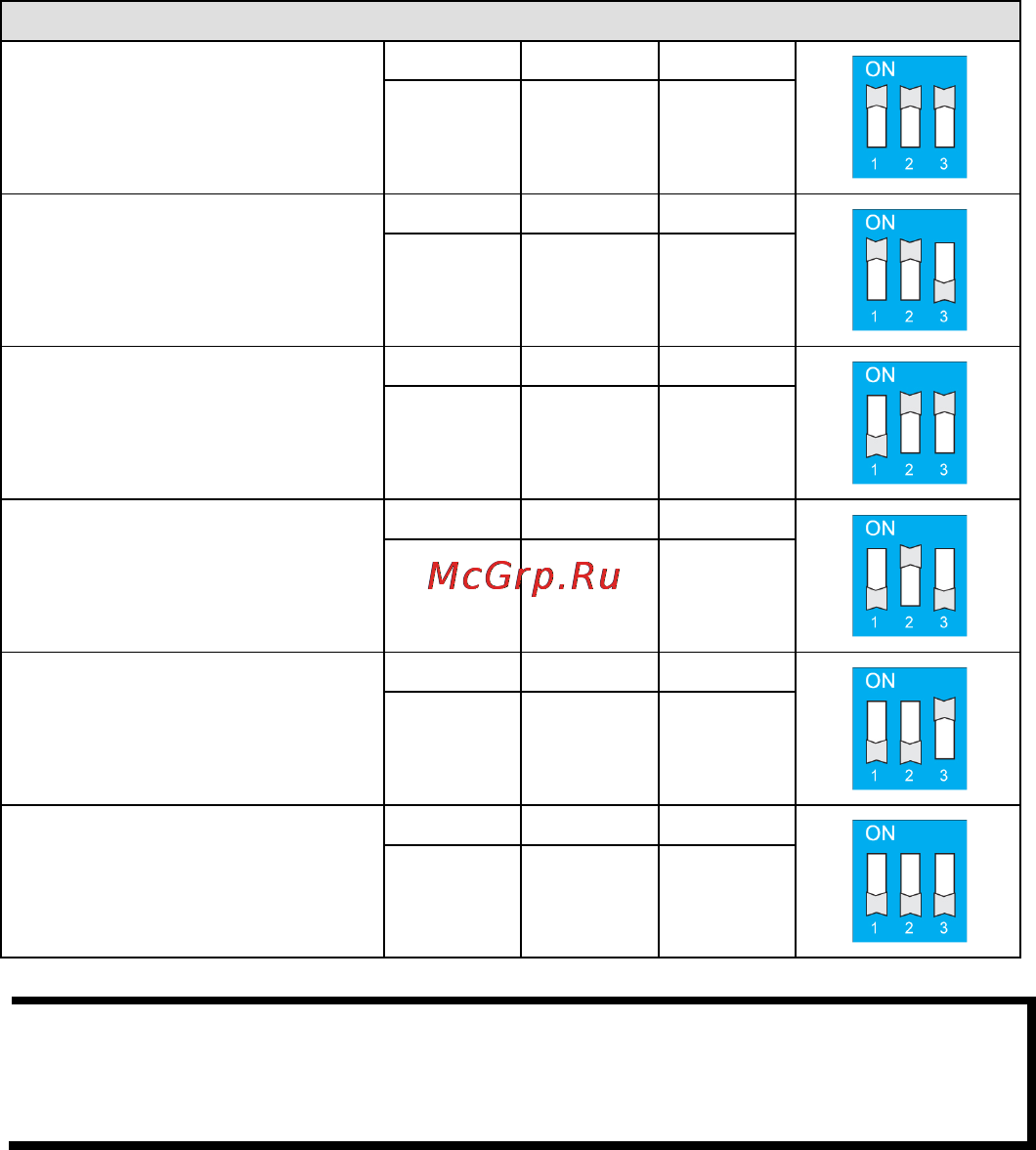

Dip Switch Settings
RS-422 Terminator active
SW1
SW2
SW3
ON ON ON
RS-422
SW1
SW2
SW3
ON ON OFF
4-wire RS-
485 Terminator
active
SW1
SW2
SW3
OFF ON ON
4-wire RS-485
SW1
SW2
SW3
OFF ON OFF
2-wire RS-485
Terminator
active
SW1
SW2
SW3
OFF OFF ON
2-wire RS-485
SW1
SW2
SW3
OFF OFF OFF
NOTE
These switch settings apply for product revision 1.3 and later; for
the switch settings of previous product revisions, refer to the label
on the rear panel for the correct information.
