11

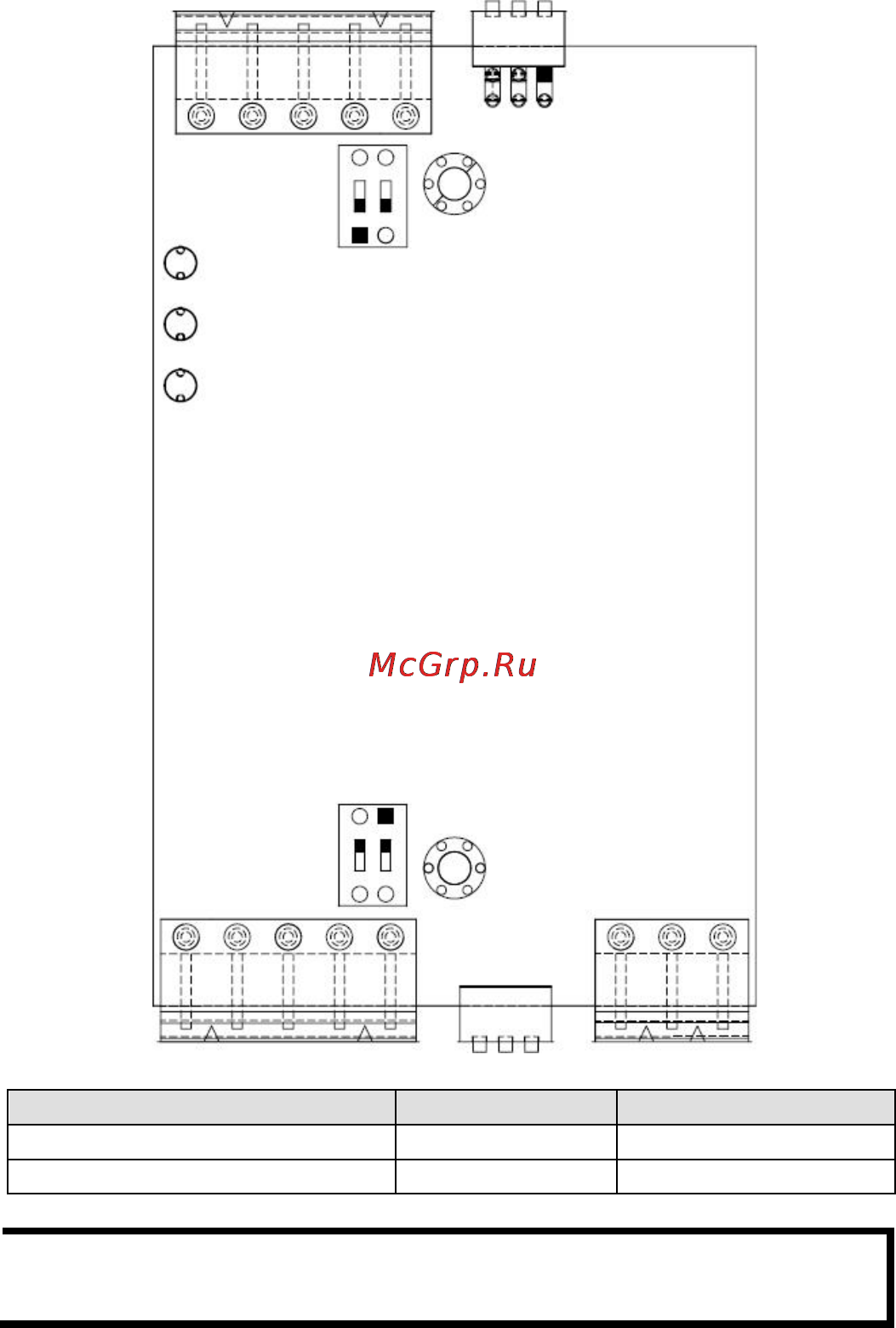

The newly implemented DIP-2 (S3 and S4) switches are used to configure
the pull high/low resistors for different applications.
Pull High/Low Resistor
DIP-2 SW1
DIP-2 SW2
150k
OFF
OFF
1k (default)
ON
ON
NOTE
We recommend setting the pull high/low resistor to 1k (ON/ON)
when termination is enabled.
S4
S3
